| Brand Name: | GEZHI or OEM |
| Número De Modelo: | interruptor fibroóptico 2x2 |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |
conector de No-enganche del interruptor fibroóptico mecánico SC/UPC de puente 2x2
El interruptor fibroóptico de puente de GEZHI 2x2 conecta los canales ópticos reorientando una señal óptica entrante en seleccionado para hacer salir la fibra. Esto se alcanza usando una configuración propietaria opto-mecánica pendiente de la patente y se activa vía una señal de control eléctrica. El interruptor ofrece confiabilidad ultraalta y funcionamiento rápido del velocidad de transferencia así como bidireccional. Los interruptores fibroópticos de puente 2x2 son solución verdadera de la transferencia para los usos ópticos del establecimiento de una red.
Características
Bajo costo incomparable
Pérdida de inserción baja
Alto aislamiento del canal
Altamente estable y confiable
Trayectoria óptica libre de epoxy
Enganche o No-enganche
Usos
Encaminamiento de la señal óptica
Protección/restauración ópticas de Netrwork
Ópticos configurables añaden/descenso
Protección del transmisor y del receptor
Sistemas de pruebas de la red
Instrumentación
Especificación
| Parámetros | GZ-FSW-2×2B | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,6 máximo: 0,8 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Fuente de alimentación | v | 3,0 o 5,0 | |
| Curso de la vida | épocas | ≥107 | |
| Cambie el tiempo | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensión | milímetro | (L) 12.0× (H) 8,2 el arreglo para requisitos particulares 27.0× (W) está disponible. | |
Pernos
| Parámetros | Pernos | Impulsión eléctrica | Sensor de la situación | ||||||
| 2×2B | Trayectoria óptica | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| No-enganche | P1-P3 | -- | -- | -- | -- | Cierre | Abierto | Abierto | Cierre |
| P1-P4, P2-P3 | V+ | -- | -- | Tierra | Abierto | Cierre | Cierre | Abierto | |
| enganche | P1-P3 | -- | -- | Tierra | V+ | Cierre | Abierto | Abierto | Cierre |
| P1-P4 P2-P3 | V+ | Tierra | -- | -- | Abierto | Cierre | Cierre | Abierto | |
Ruta óptica
| Situación una | Situación dos |
|
|
 |
Información de la orden
GZ-2×2B
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

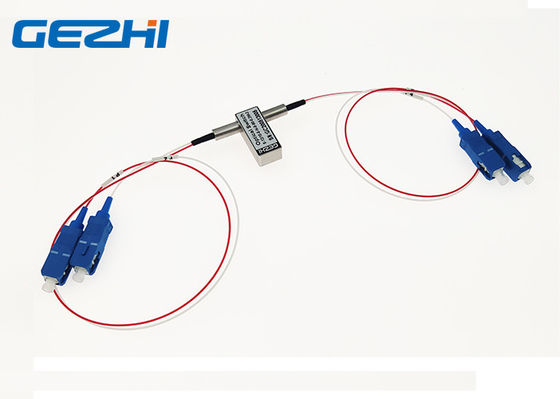

imagen fibroóptica del interruptor de puente 2x2
El video
|
|
