Datos del producto:
Pago y Envío Términos:
|
| Modo de control: | TTL | Conector: | LC/PC |
|---|---|---|---|
| Potencia óptica: | ≤ 500 mW | Tipo de fibra: | SM, 9/125um ((SMF-28)) |
| Rango de longitud de onda: | 1260~1650 nanómetro | Pérdida de inserción: | Tipo:0.5 dB máximo:1.0 dB |
| Modelo: | GZ-FSW-2X4 y sus componentes | ||
| Alta luz: | Control de TTL con interruptor óptico de fibra óptica 2x4,Conexión de red 2x4 con interruptor óptico de fibra,Control remoto con interruptor óptico de fibra óptica 2x4 |
||
Descripción del producto

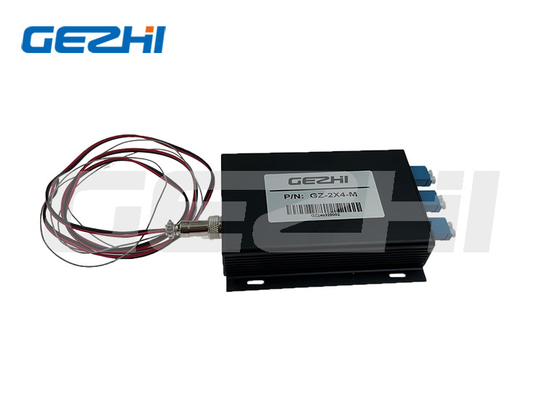

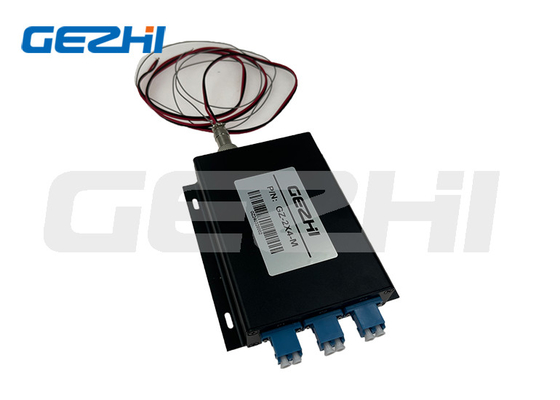

2x4 Switch óptico de fibra óptica 1260~1650nm TTL Control Switch óptico
El interruptor óptico 2x4 es un tipo de dispositivo de control de la trayectoria de la luz, un control de la trayectoria de la luz y convertir la trayectoria de la luz. Juega un papel importante en las aplicaciones de comunicación óptica.El interruptor óptico se utiliza principalmente en el monitoreo multiplex del sistema de transmisión óptica, LAN cómo el intercambio automático de luz/detector de luz y sistema de monitoreo dinámico de múltiples puntos en el sistema de detección óptica de pruebas ópticas para fibra óptica, dispositivos ópticos,Prueba de cables de red y de ingeniería de campo; Dispositivo óptico con ajustable.Con RS - 232 módulo de control de interfaz con botones, puede a través del software de PC para la elección de la ruta óptica del módulo.
Fibras y demás
1.Costo bajo sin igual
2. Bajas distorsiones ópticas
3.Alto aislamiento
4.Alta fiabilidad
5.Pista óptica libre de epoxi
6. El control del botón de conmutación de la trayectoria de la luz
Aplicaciones
1. Red de anillos
2.Monitorización remota en red óptica
3Prueba del componente de fibra óptica
Especificaciones
| Parámetro | Valores del parámetro |
|
Modelo
|
GZ-FSW-2X4 y sus componentes |
| Pérdida de inserción | Tipo:0.5 dB máximo:1.0 dB |
| Rango de longitud de onda | 1260 a 1650 nm |
| longitud de onda de prueba | 1310/1550 nm |
| Tipo de fibra | SM, 9/125um ((SMF-28)) |
| Pérdida de retorno | ≥ 50 dB |
| Transcurso de audio | ≥ 70 dB |
| PDL | ≤ 0,05 dB |
| El DMAE | ≤ 0,25 dB |
| TDL | ≤ 0,25 dB |
| Repetibilidad | ≤ 0,02 dB |
| Duración de vida | ≥ 10 años |
| Tiempo de cambio | 8 ms (canal adyacente) |
| Potencia óptica | ≤ 500 mW |
| Conector | LC/PC |
| Modo de control | TTL |
| Fuente de alimentación de trabajo | 5V/100 mA |
| Temperatura de funcionamiento | -40 °C a +85 °C |
| Dimensión | (L) 104,0 × (W) 120 × (H) 28 ± 0,2 mm |
Dimensión
Conector P1: canal de interruptor óptico común
Conector P2: canal de interruptor óptico 1
Conector P3: canal de interruptor óptico 2"
Luz indicadora 1: luz de potencia
Luz indicadora 2: luz indicadora del canal 1, la luz está encendida para indicar que P1 pasa por P2
Luz indicadora 3: luz indicadora del canal 2, la luz está encendida para indicar que P1 pasa por P3
GX12-3:1 es +5V, 2 es GND, 3 es el pin de control (alto: P1-P2, bajo: P1-P3)
Ruta óptica
Dibujo
