Datos del producto:
Pago y Envío Términos:
|
Nombre de producto: | módulo de interruptor óptico 2x2A | Longitud de onda: | 1260~1650nm |
---|---|---|---|
Controle el tipo: | No-enganche o enganche | Fuente de alimentación: | 5v |
Conector: | SC/UPC u otros | Poder: | ≤500mW |
Alta luz: | módulo de interruptor óptico mecánico 2x2,módulo de interruptor óptico mecánico 500mW,cable de Ethernet de la fibra óptica 1650nm |
módulo de interruptor óptico de Mechanial de la cruz 2x2/de la barra
GEZHI Photonics Co., interruptor óptico del 2x2 del Ltd es un interruptor de barra transversal. Tiene dos al lado de dos puertos (2x2). El interruptor cambia la conexión de los puertos de la señal óptica entre el estado de la cruz y la barra simultáneamente. Este dispositivo tiene uso amplio en OADM configurable, redes ópticas de la zona metropolitana, o en el equipo de la prueba/de supervisión.
Los interruptores ópticos de la cruz 2x2/de la barra con la fibra del solo modo (9/125 micrón) o las fibras con varios modos de funcionamiento pueden ser proporcionados. El enganche o el no-enganche de tipos está disponible. Este interruptor tiene pérdida de inserción baja, alto aislamiento del canal, gama de longitud de onda ancha.
Características
Usos
Especificación
Parámetros
|
GZ-FSW-2×2A | ||
Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
Avelength de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,7 máximo: 1,0 |
Pérdida de vuelta | DB | MM≥30 SM≥50 | |
Interferencia | DB | MM≥35 SM≥55 | |
PDL | DB | ≤0.05 | |
WDL | DB | ≤0.25 | |
TDL | DB | ≤0.25 | |
Repetibilidad | DB | ≤±0.02 | |
Fuente de alimentación | v | 3,0 o 5,0 | |
Curso de la vida | épocas | ≥107 | |
Tiempo del interruptor | ms | ≤8 | |
Poder de la transmisión | mW | ≤500 | |
Temperatura de funcionamiento | ℃ | -20~+70 | |
Temperatura de almacenamiento | ℃ | -40~+85 | |
Dimensión | milímetro | (L) 30.0× (H) 12,8 el arreglo para requisitos particulares 55.0× (W) está disponible. |
Ruta óptica
Información de la orden
GZ-FSW-2×2A-X-xx-x-x-x-xx-x-x
Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None X=Others |

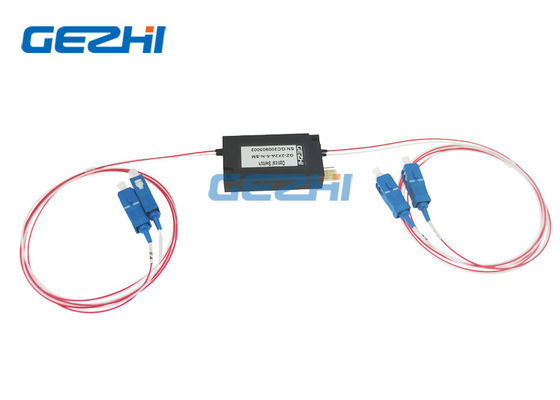

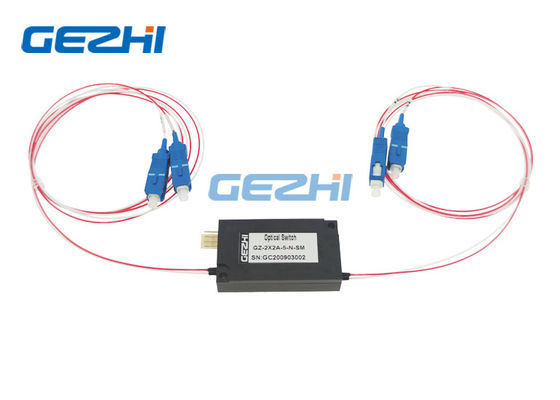

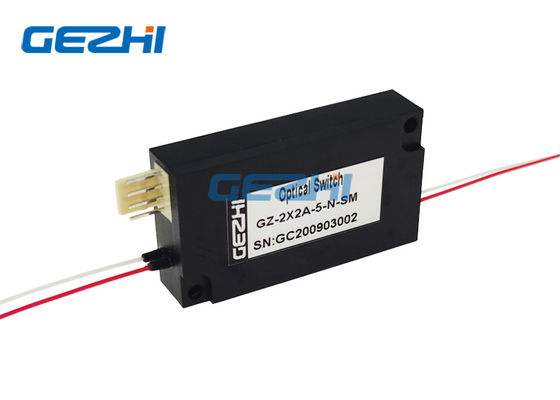

imagen del módulo de interruptores ópticos de la cruz 2x2/de la barra
