Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | 1x1 interruptor óptico | Longitud de onda: | 1310&1550nm |
|---|---|---|---|
| Controle el tipo: | Enganche | Fuente de alimentación: | Voltaje de 5V |
| Conector: | ningunos | Uso: | Bloqueo de canales |
| Alta luz: | interruptores ópticos de la fibra 1550nm,interruptor fibroóptico trabado 1x1,Enganche del interruptor óptico |
||

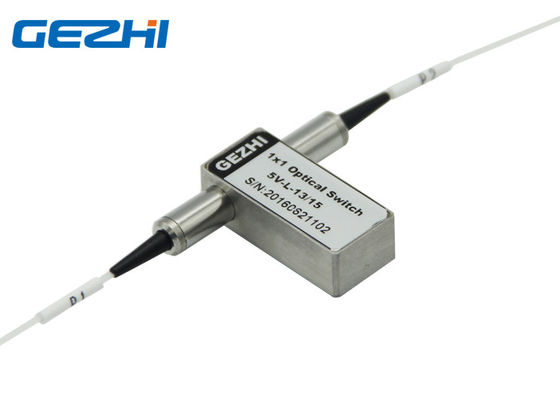

el obturador con./desc. de los interruptores ópticos de la fibra 1x1 trabó el interruptor fibroóptico
Los interruptores ópticos de la fibra del 1x1 de GEZHI se diseñan para el uso en redes de comunicaciones e instrumentos de fibra óptica de la medida. El interruptor trabado obturador con./desc. 1x1 consiste en dos puertos que transmite, reorienta, o bloquea selectivamente poder óptico en una línea de transmisión de la fibra óptica.
El interruptor fibroóptico trabado obturador con./desc. 1x1 se debe actuar para seleccionar o para cambiar entre dos estados. Como consecuencia, consume energía eléctrica baja para actuar el interruptor óptico.
Características
Tiempo corto de la transferencia
Diseño compacto, tamaño miniatura
Distorsiones ópticas bajas
Pérdida de inserción baja
Altamente estable y confiable
De epoxy-libre en la trayectoria óptica
Solo modo u opcional con varios modos de funcionamiento
Gama de longitud de onda de funcionamiento ancha
paquete del Costura-sello
Enganche y No-enganche a prueba de averías
Usos
Integración del módulo y de sistema
Instrumentación, prueba, y medida
Sensor de la fibra
Transferencia de la red
R&D en laboratorio
Bloqueo del canal
Metropolitan Area Network
Supervisión de sistema
Protección y restauración de la red
Especificación
| Parámetros | GZ-FSW-1×1 | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,5 máximo: 0,8 | Tipo: 0,5 máximo: 0,8 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥65 SM≥75 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Fuente de alimentación | v | 3,0 o 5,0 | |
| Curso de la vida | épocas | ≥107 | |
| Cambie el tiempo | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Peso | g | 16 | |
| Dimensión | milímetro | (L) 27.0× (W) 12.0× (H) 8,2 | |
Información de la orden
GZ-FSW-1x2-x-xx-x-x-x-xx-x-x
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

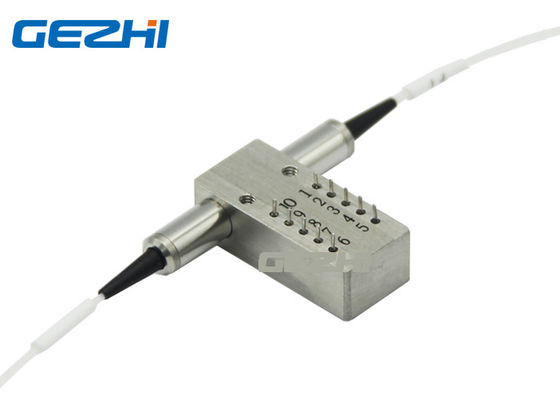

Pernos
| Tipo | Pin | Impulsión eléctrica | Sensor de la situación | ||||||
| 1×1 | Pin 1 | Pin 5 | Pin 6 | Pin 10 | Pin 2-3 | Pin 3-4 | Pin 7-8 | Pin 8-9 | |
| Enganche | P1-P2 | -- | -- | Tierra | V+ | Cierre | Abierto | Abierto | Cierre |
| Cierre de la luz | V+ | Tierra | -- | -- | Abierto | Cierre | Cierre | Abierto | |
| No-enganche | P1-P2 | -- | -- | -- | -- | Cierre | Abierto | Abierto | Cierre |
| Cierre de la luz | V+ | -- | -- | Tierra | Abierto | Cierre | Cierre | Abierto | |
Ruta óptica
| Situación una | Situación dos |
 |
|
Dimensión
