Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | interruptores ópticos 4x4 | Longitud de onda: | 1260~1650nm |
|---|---|---|---|
| Controle el tipo: | Enganche o No-enganche | Fuente de alimentación: | 3V o 5V |

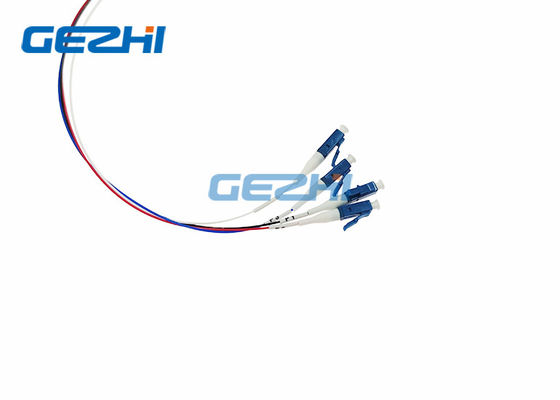

| Conector: | LC/UPC o modificado para requisitos particulares | Característica: | Pérdida de inserción baja |
| Alta luz: | interruptores de puente ópticos 4x4,interruptores de puente ópticos 1650nm,interruptor óptico mecánico 2x2 |
||

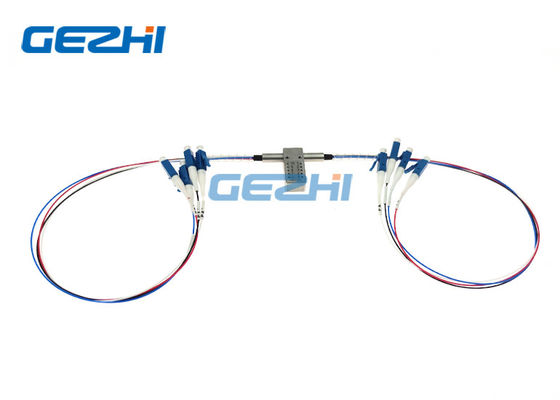

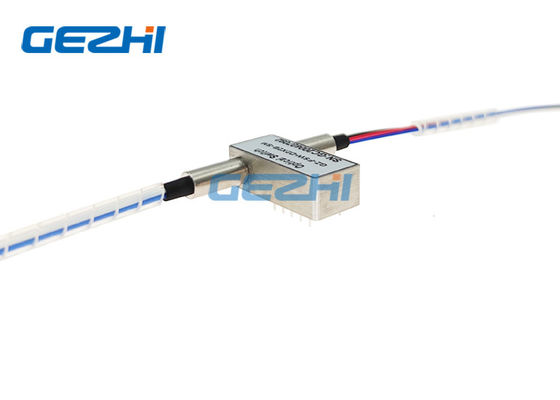

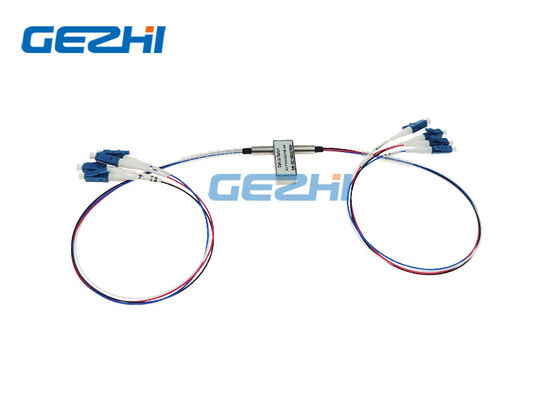

Interruptor óptico mecánico dual óptico no bloqueando 2x2 de los interruptores de puente 4x4
GEZHI Photonics Co., interruptor óptico del 4x4 del Ltd se diseña para proporcionar la función del cross-connect y de puente entre los canales de entrada y de salida. Ofrece pérdida de inserción excelente, repetibilidad y una gama de temperaturas ancha de funcionamiento.
Características
Pérdida de inserción baja
Repetibilidad excelente
Interferencia baja
Pérdida dependiente de la polarización baja
Banda útil ancha
Usos
Transferencia de la redundancia
Sistemas de vigilancia ópticos
Multiplexor óptico del Añadir-descenso
Reconfiguración y restauración de las redes de la fibra
Especificación
| Modelo | Unidad | GZ-FSW-D2x2B | |
| Operatingwavelength | nanómetro | 850±40/1300±40 | 1260~1620 |
| longitud de onda | nanómetro | 850&1300 | 1310&1550 |
| Pérdida de inserción | DB | Tipo: 1,0 máximo: 1,5 | |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Charla cruzada | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Voltaje | v | 3,0 o 5.0±0.5 | |
| Vida útil | Tiempo | ≥107 | |
| Tiempo del interruptor | ms | ≤8 | |
| Manejo de la potencia | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 (el tipo industrial está disponible) | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Color de la fibra |
P1, P1: P2 negro, P2: Rojo P3, P3: P4 azul, P4: Blanco |
||
| Tamaño | milímetro | 27.0×12×8.2 | |
| Nota: 1 dentro de temperatura y de COMPENSACIÓN de funcionamiento. 2 conectores de exclusión. | |||
Ruta óptica
Pernos
| Tipo | Estado | Definición del Pin | Poder | Seguimiento | ||||||
| D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
| No-enganche | P1- P3 | -- | -- | -- | -- | Cierre | Ábrase | Ábrase | Cierre | |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | -- | -- | Tierra | Ábrase | Cierre | Cierre | Ábrase | |
| P3-P3, P4-P4 | ||||||||||
| Enganche | P1- P3 | -- | -- | Tierra | V+ | Cierre | Ábrase | Ábrase | Cierre | |
| P2-P4 | ||||||||||
| B | P1-P1, P2-P2 | V+ | Tierra | -- | -- | Ábrase | Cierre | Cierre | Ábrase | |
Información de la orden
GZ-D2x2B-x-xx-x-x-x-xx-x-xx
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None X=Others |
