Datos del producto:
Pago y Envío Términos:
|
| Tipo de control: | No sujetos a cierre/cierre | longitud de onda: | 1260 ~ 1650 nm |
|---|---|---|---|
| Conector: | LC/UPC, LC/APC, SC/UPC | Válvula de tensión: | 5 V o 3 V |
| Puerto: | 2x2Full | Lugar de origen: | China. |
| Características: | Alta confiabilidad | ||
| Alta luz: | con una capacidad de transmisión superior a 50 W,interruptores de fibra óptica de longitud de onda en mm,Interruptor de red de fibra óptica sin bloqueo |
||

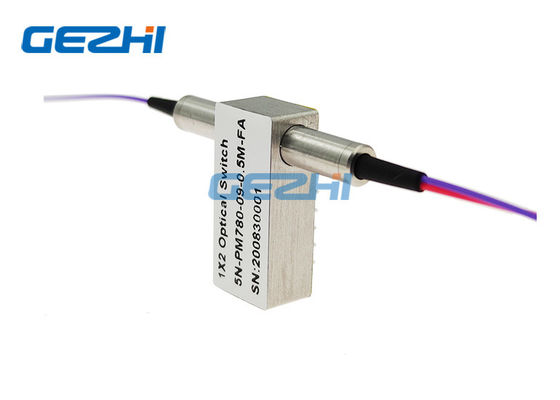

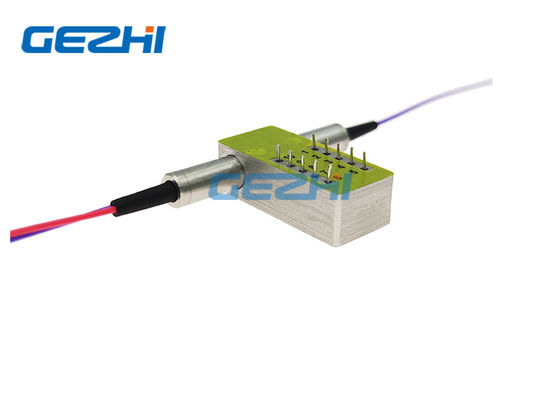

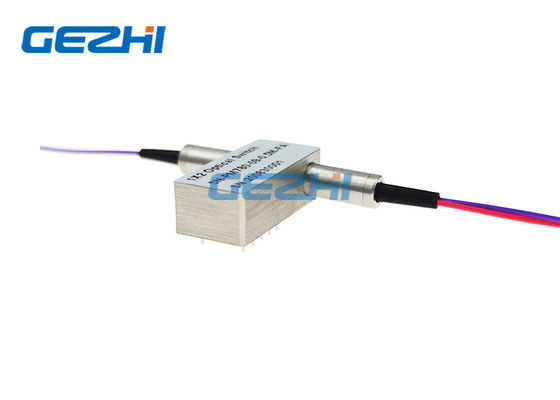

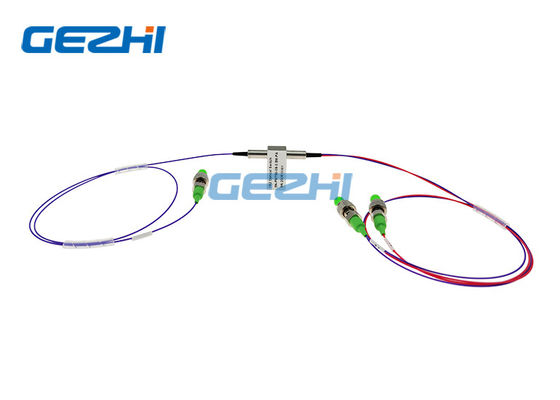

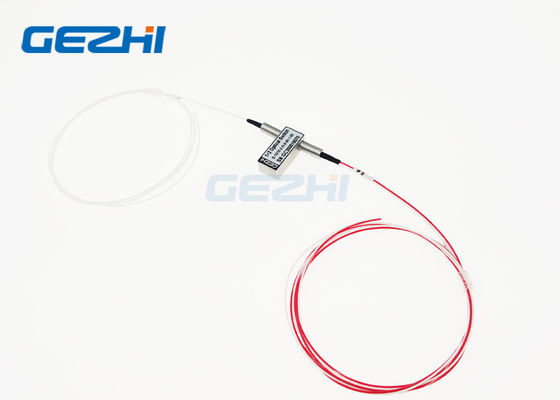

1*2 850/1260nm Módulo de conmutación de fibra óptica mecánica
1x2 interruptores ópticos
Este interruptor óptico se configura por tipo 1x2 con tres fibras y dos estados queConecta canales ópticos redirigiendo una señal óptica entrante a una fibra de salida seleccionada.Esto está usando una configuración opto-mecánica patentada y activado a través de una señal de control eléctrico. El interruptor mecánico de fibra óptica GEZHI 1x2 ofrece una fiabilidad y velocidad de conmutación muy altas, así como un rendimiento bidireccional.Los 1x2 mecánicos Fibra óptica Switch son la verdadera solución de conmutación para aplicaciones de red óptica.
|
Características Encaje a prueba de fallos
Precio bajo sin igual
Bajas distorsiones ópticas Pista óptica sin epoxi
Alta confiabilidad
|
Aplicaciones Bloqueo del canal Se puede configurar Añadir/Departir
Monitoreo del sistema
Instrumentación
|
Especificación
| Parámetros | Especificaciones | Unidad |
| Largura de onda de funcionamiento | 1260 ~ 1620 (SM) | nm |
| Pérdida de inserción | ≤ 10 | Db |
| Pérdida dependiente de la longitud de onda | ≤ 025 | Db |
| Pérdida dependiente de la polarización | ≤ 005 | Db |
| Pérdida dependiente de la temperatura | ≤ 020 | Db |
| Pérdida de retorno | SM≥50 | Db |
| Habla en cruz | SM≥ 55 | Db |
| Tiempo de cambio | ≤ 8 años | ms |
| Repetibilidad | ≤ ± 0.02 | Db |
| Durabilidad | ≥ 10 años7 | las veces |
| Voltado de funcionamiento | 3 o 5 | V. |
| Tipo de interruptor | No sujetos a cierre/cierre | |
| Temperatura de funcionamiento | -20 ~ +70 | °C |
| Temperatura de almacenamiento | -40 ~ +85 | °C |
| Potencia óptica | ≤ 500 | MW |
| Dimensión | 27.0L × 12,5W × 8,4H | En el caso de los |
Las pines
| El tipo | Ruta óptica | Acción eléctrica | Sensor de estado | ||||||
| 1×2 | Pín 1 | Pín 5 | Pín 6 | Pín 10 | Pin 2 y 3 | Pin 3 y 4 | Pin 7 y 8 | Pín 8-9 | |
| No de cierre | Se corta | - ¿Qué quieres decir? | - ¿Qué quieres decir? | - ¿Qué quieres decir? | - ¿Qué quieres decir? | Cierre. | Abierto | Abierto | Cierre. |
| P1-P2 | V+ | - ¿Qué quieres decir? | - ¿Qué quieres decir? | El GND | Abierto | Cierre. | Cierre. | Abierto | |
| Encierra | Se corta | - ¿Qué quieres decir? | - ¿Qué quieres decir? | El GND | - ¿Qué quieres decir? | Cierre. | Abierto | Abierto | Cierre. |
| P1-P2 | V+ | El GND | - ¿Qué quieres decir? | - ¿Qué quieres decir? | Abierto | Cierre. | Cierre. | Abierto | |
Información sobre el pedido
GZ-1×2-13/15
| Modo | longitud de onda | Tipo de tensión | Modelo de control | Tipo de fibra | Diámetro de la fibra | Duración de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550 nm X=Otros |
3=3V 5=5V |
L=Acercamiento N=No-bloqueado |
5 = 50/125 6 = 62,5/125 9 = 9 / 125 X=Otros |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Otros |
1 = 1m 2 = 1,5m X=Otros |
0=Ninguno X=Otros |
