Datos del producto:
Pago y Envío Términos:
|
| Longitud de onda: | 1520-1580 o personalizado | Tipo de la fibra: | G657A1 |
|---|---|---|---|
| Conector: | FC/APC SC/APC o personalizado | Longitud de la fibra: | 0,5 m 1,0 m o personalizado |
| Tipo que cambia: | Enganche | Aplicación: | Agregar/soltar configurable |
| Alta luz: | Interruptor magnetoóptico 1X1,interruptor magnetoóptico de monitoreo del sistema,interruptores de fibra óptica G657A1 |
||
Descripción general del producto del interruptor magnetoóptico 1x1

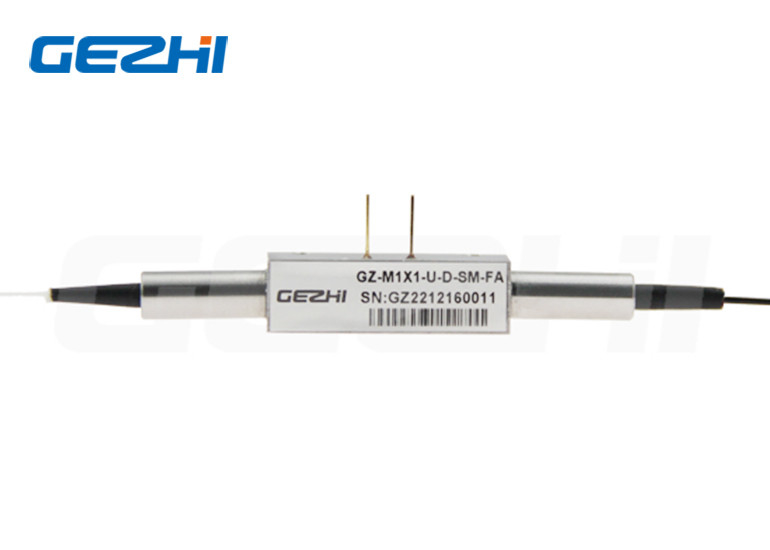

Interruptor magnetoóptico 1X1 para monitoreo del sistema
Un conmutador magnetoóptico, que comprende: una pluralidad de componentes ópticos colocados en orden a lo largo de una trayectoria de luz que comprende: un colimador de fibra óptica única, un primer cristal óptico birrefringente, un primer conjunto de placa de media onda, un conjunto de rotación de polarización, una segunda placa de media onda conjunto, un segundo cristal óptico birrefringente y un colimador de fibra óptica dual.
Características y aplicaciones deInterruptor magnetoóptico 1x1
|
Características * Alta velocidad de conmutación * Mejor durabilidad * Alta fiabilidad * Unidad de bajo voltaje * Enganche a prueba de fallas |
Aplicaciones *Bloqueo de canales ópticos *Agregar/soltar configurable * Supervisión del sistema, prueba y medición * Sistema de detección de fibra óptica |
Especificaciones deInterruptor magnetoóptico 1x1
| Parámetros | Unidad | 1×1 |
| Rango de onda | Nuevo Méjico | 1520~1580 |
| Prueba de longitud de onda | Nuevo Méjico | 1550 |
| Pérdida de inserción1,2 | dB | 0.8 |
| Pérdida de retorno | dB | ≥50 |
| Diafonía | dB | ≥20 |
| PDL | dB | ≤0.2 |
| Repetibilidad | dB | ≤±0.01 |
| Tensión de funcionamiento | V | 2.5 |
| Durabilidad | Ciclos | ≥ 30 mil millones |
| Tiempo de cambio | ms | ≤100 |
| Tipo de conmutación | n / A | enganche |
| Potencia óptica | mW | ≤500 |
| Temperatura de funcionamiento | ℃ | –5~ +70 |
| Temperatura de almacenamiento | ℃ | -40 ~ +85 |
| Humedad relativa | % | 5 ~ 95 |
| Tipo de fibra | G657A1 | |
| Dimensión | milímetro | (L )18x(W)7.3x(H)6 |
Vía Óptica y Eléctrica deInterruptor magnetoóptico 1x1
Bidireccional
unidireccional
Eléctrico
| Parámetro | Unidad | |
| Voltaje de accionamiento | V | 2,5±10% |
| Corriente de accionamiento | mamá | 160±30% |
| Duración del pulso | ms | 200~400 |
| Cyoaimetrofrecuencia | Hz | <800 |
| Tipo | Tipo de fibra | Tensión de funcionamiento | Prueba de longitud de onda | Tipo de tubo | Longitud de fibra | conector |
|
1X1B: Bidireccional 1X1U: unidireccional |
SM: SM, 9/125 X: Otros
|
2.5: 2.5V
|
1550: 1550nm X: Otros |
25: 250um 90: 900um X: Otros
|
05: 0,5 m±5cm 10: 1,0 m±5cm 15: 1,5 m±5cm X: Otros |
OO:Ninguno FP:FC/PC FA:FC/APC SP:SC/PC SA:SC/APC STP:ST/PC LP:LC/PC LA:CL/APC X:Otros |
