Datos del producto:
Pago y Envío Términos:
|
| Nombre de producto: | Interruptores ópticos 2x2 A | Longitud de onda: | 1260~1650nm |
|---|---|---|---|
| Tipo del control: | No-enganche o enganche | Fuente de alimentación: | 3V o 5V |
| Conector: | Modificado para requisitos particulares | Uso: | Bloqueo de canales |
| Alta luz: | interruptor mecánico opto 2x2A,Interruptor mecánico opto direccional del BI,Interruptores ópticos mecánicos direccionales del BI |
||

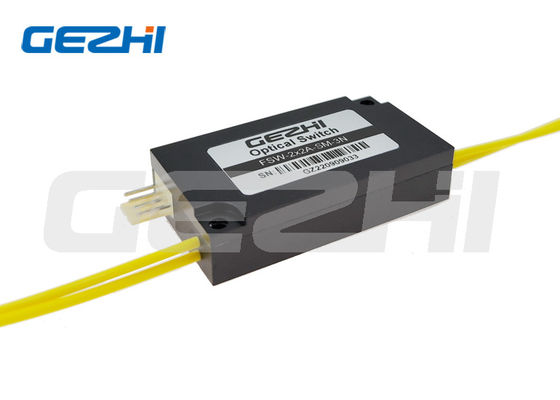

4 interruptores ópticos Opto-mecánicos de los pernos 2x2A en la caja negra de aluminio
Los interruptores ópticos Opto-mecánicos 2x2A con 4 pernos en una caja negra de aluminio. Los 4 interruptores ópticos opto-mecánicos de los pernos 2x2A conectan los canales ópticos reorientando 2 señales ópticas entrantes en 2 fibras de la salida. Esto se alcanza usando una configuración opto-mecánica y se activa vía una señal de control eléctrica. Los interruptores ópticos 2x2A con pérdida de inserción baja y altos stablility y confiabilidad.
Ofertas de GEZHI Photonics la mayoría de los interruptores Opto-mecánicos asequibles de la fibra óptica del alto rendimiento. Nuestros interruptores mecánicos de la fibra óptica son internos probado antes del envío para garantizar que llegarán en condiciones físicas y de trabajo perfectas. Las configuraciones incluyen actualmente puente 1x1, 1x2, 2x2, las configuraciones completas, duales 1x2, D2x2, 2x2A, 1x4, 1x8 y 4x4 de 2x2 para el solo modo o las fibras con varios modos de funcionamiento. GEZHI Photonics puede ofrecer la especificación modificada para requisitos particulares de interruptores ópticos optos-mechancial.
|
Características Diseño compacto, tamaño miniatura Charla cruzada baja, pérdida de inserción baja Solo modo u opcional con varios modos de funcionamiento |
Usos Transferencia de la red Integración del módulo y de sistema |
Especificación 2x2A de los interruptores ópticos de la tierra de la señal VCC
|
Parámetros
|
interruptores ópticos de 4pins 2x2A | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,7 máximo: 1,0 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Fuente de alimentación | v | 3,0 o 5,0 | |
| Curso de la vida | épocas | ≥107 | |
| Tiempo del interruptor | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Dimensión | milímetro | (L) 30.0× (H) 12,8 el arreglo para requisitos particulares 55.0× (W) está disponible. | |
Interruptores ópticos Opto-mecánicos de la información 4pins 2x2A de la orden
GZ-FSW-2×2A-X-xx-x-x-x-xx-x-x
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None X=Others |
Ruta óptica de los interruptores ópticos Opto-mecánicos de 4pins 2x2A
