Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Interruptores ópticos 1x1 | longitud de onda: | 1310/1550nm |
|---|---|---|---|
| Características: | Alta confiabilidad | Tipo de control: | No-enganche |
| Válvulas: | 5 V o 3 V | Conector: | FC/UPC o modificado para requisitos particulares |
| Alta luz: | Bloqueado trabando el interruptor óptico mecánico,Interruptor óptico mecánico del LC UPC,interruptor de la fibra de Ethernet 500mW |
||

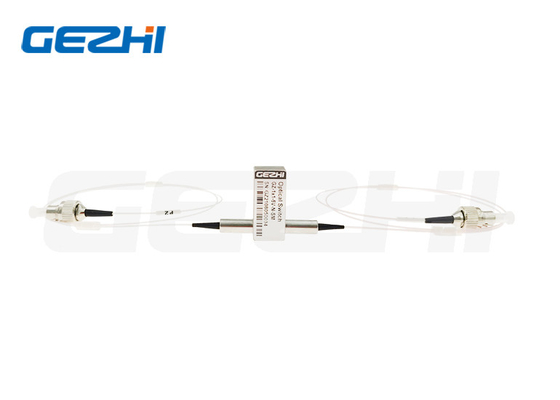

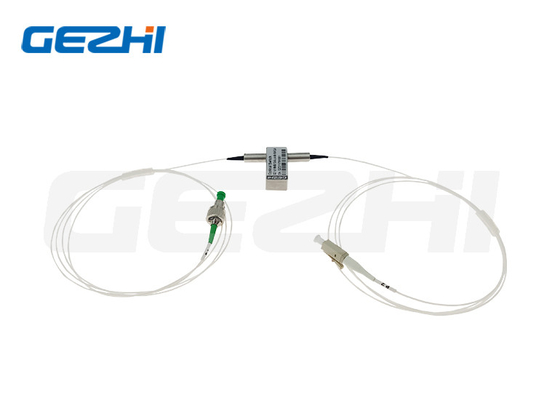

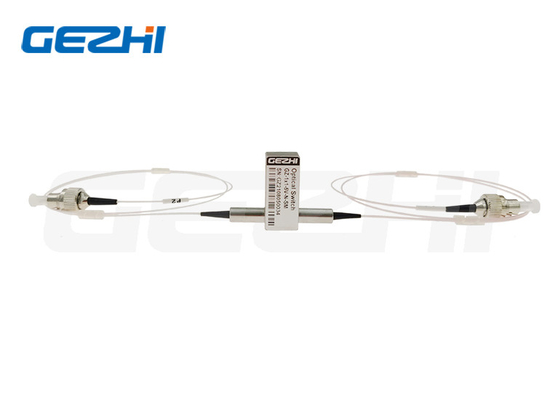

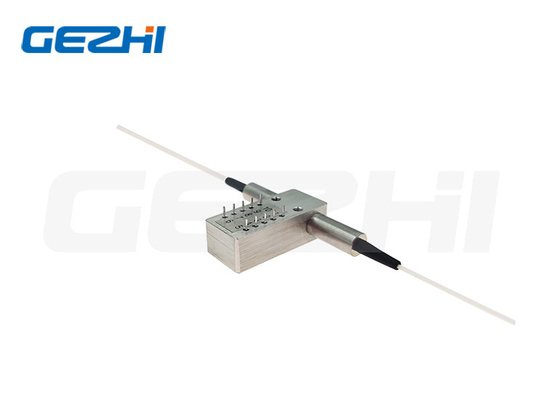

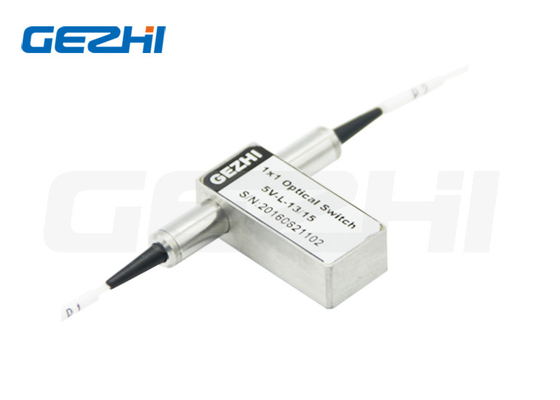

Interruptor óptico mecánico de cierre bloqueado 1310nm LC UPC APC 3V 5V 500mW
1x1 interruptores ópticos
Gezhi 1x1 Opto-Mecánico Bi-direccional Fibra Óptica Switch conecta canales ópticos redirigiendo 1 señal óptica entrante en 1 fibra de salida.Esto se logra mediante una configuración opto-mecánica y se activa mediante una señal de control eléctricoEl interruptor tiene sensores de posición eléctricos integrados.
Basado en la tecnología de filtro de película delgada que proporciona un método robusto para alterar el parche de luz,Esta serie de productos tiene una configuración de plataforma drásticamente simplificada que ofrece alta fiabilidad y bajo costo de producción.Este nuevo diseño reduce significativamente la sensibilidad a la posición de las piezas móviles, ofreciendo una alta estabilidad sin precedentes, así como un bajo costo sin igual.
Ruta óptica
Dibujo mecánico
Características
Bloqueo del canal
Especificación
| Parámetros | Especificaciones | Unidad |
| Largura de onda de funcionamiento | 1260 ~ 1620 (SM) | nm |
| Pérdida de inserción | ≤ 10 | Db |
| Pérdida dependiente de la longitud de onda | ≤ 025 | Db |
| Pérdida dependiente de la polarización | ≤ 005 | Db |
| Pérdida dependiente de la temperatura | ≤ 020 | Db |
| Pérdida de retorno | SM≥50 | Db |
| Habla en cruz | SM≥ 55 | Db |
| Tiempo de cambio | ≤ 8 años | ms |
| Repetibilidad | ≤ ± 0.02 | Db |
| Durabilidad | ≥ 10 años7 | las veces |
| Voltado de funcionamiento | 3 o 5 | V. |
| Tipo de interruptor | No sujetos a cierre/cierre | |
| Temperatura de funcionamiento | -20 ~ +70 | °C |
| Temperatura de almacenamiento | -40 ~ +85 | °C |
| Potencia óptica | ≤ 500 | MW |
| Dimensión | 27.0L × 12,5W × 8,4H | En el caso de los |
Las pines
| El tipo | Ruta óptica | Acción eléctrica | Sensor de estado | ||||||
| 1x1 | El pin 1 | Pín 5 | Pín 6 | Pín 10 | Pin 2 y 3 | Pin 3 y 4 | Pin 7 y 8 | Pín 8-9 | |
| No de cierre | Se corta | - ¿Qué quieres decir? | - ¿Qué quieres decir? | - ¿Qué quieres decir? | - ¿Qué quieres decir? | Cierre. | Abierto | Abierto | Cierre. |
| P1-P2 | V+ | - ¿Qué quieres decir? | - ¿Qué quieres decir? | El GND | Abierto | Cierre. | Cierre. | Abierto | |
| Encierra | Se corta | - ¿Qué quieres decir? | - ¿Qué quieres decir? | El GND | - ¿Qué quieres decir? | Cierre. | Abierto | Abierto | Cierre. |
| P1-P2 | V+ | El GND | - ¿Qué quieres decir? | - ¿Qué quieres decir? | Abierto | Cierre. | Cierre. | Abierto | |
Información sobre el pedido
GZ-1 × 1-13/15
| Modo | longitud de onda | Tipo de tensión | Modelo de control | Tipo de fibra | Diámetro de la fibra | Duración de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550 nm X=Otros |
3=3V 5=5V |
L=Acercamiento N=No-bloqueado |
5 = 50/125 6 = 62,5/125 9 = 9 / 125 X=Otros |
25=250um 90=900um 20 = 2,0 mm 30 = 3,0 mm X=Otros |
1 = 1m 2 = 1,5m X=Otros |
0=Ninguno X=Otros |
