Datos del producto:
Pago y Envío Términos:
|
| Longitud de onda: | 1310&1550nm | Controle el tipo: | No-enganche |
|---|---|---|---|
| Fuente de alimentación: | 5v | Conector: | SC/UPC |
| Nombre de producto: | módulo de interruptor de puente de la fibra óptica 2x2 | Poder de la transmisión: | ≤500mW |
| Alta luz: | interruptor de puente de la fibra 2x2,módulo de interruptor de puente 1550nm,Interruptor de puente óptico del solo modo |
||
Módulo de interruptor de No-enganche de puente de la fibra óptica 2x2 del SM 1310/1550nm
Embalaje del módulo de interruptor de puente de la fibra óptica de GEZHI 2x2 en una caja metálica con alta temperatura de funcionamiento. Su viene con 1310&1550nm el tipo el No-enganche unimodal SC/APC pigtailed. el interruptor fibroóptico de puente 2x2 conecta los canales ópticos reorientando una señal óptica entrante en seleccionado para hacer salir la fibra. Esto se alcanza usando una configuración propietaria opto-mecánica pendiente de la patente y se activa vía una señal de control eléctrica. El interruptor ofrece confiabilidad ultraalta y funcionamiento rápido del velocidad de transferencia así como bidireccional. Los interruptores fibroópticos de puente 2x2 son solución verdadera de la transferencia para los usos ópticos del establecimiento de una red.
Características
Usos
HOMBRE
R&D en laboratorio
Supervisión de sistema
OADM configurable
Especificación
|
Parámetros
|
GZ-FSW-2×2BA | ||
| Gama de longitud de onda | nanómetro | 850±40/1300±40 | 1260~1650 |
| Avelength de funcionamiento | nanómetro | 850/1300 | 1310/1490/1550/1625/1650 |
| Pérdida de inserción | DB | Tipo: 0,8 máximo: 1,2 | Tipo: 0,7 máximo: 1,0 |
| Pérdida de vuelta | DB | MM≥30 SM≥50 | |
| Interferencia | DB | MM≥35 SM≥55 | |
| PDL | DB | ≤0.05 | |
| WDL | DB | ≤0.25 | |
| TDL | DB | ≤0.25 | |
| Repetibilidad | DB | ≤±0.02 | |
| Fuente de alimentación | v | 3,0 o 5,0 | |
| Curso de la vida | épocas | ≥107 | |
| Cambie el tiempo | ms | ≤8 | |
| Poder de la transmisión | mW | ≤500 | |
| Temperatura de funcionamiento | ℃ | -20~+70 | |
| Temperatura de almacenamiento | ℃ | -40~+85 | |
| Dimensión | milímetro | (L) 30.0× (H) 12,8 el arreglo para requisitos particulares 55.0× (W) está disponible. | |
Ruta óptica
| PN | Trayectoria óptica | Impulsión eléctrica | Sensor de la situación | Ruta óptica | |||
| GZ-FSW-2×2BA | PIN1 | PIN3 | PIN2 | PIN4 | |||
| No-enganche | P1-P3 | -- | -- | Cierre | / |
|
Puente |
| P1-P4 P2-P3 |
V+ | Tierra | Abierto | / |
|
Normal | |
Información de la orden
GZ-2×2BA-X-xx-x-x-x-xx-x-x
| Modo | Longitud de onda | Tipo del voltaje | Modelo de control | Tipo de la fibra | Diámetro de la fibra | Longitud de la fibra | Conector |
| S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 13/15=1310/1550nm X=Others |
3=3V 5=5V |
L=Latching Enganche de N=Non- |
5=50/125 6=62.5/125 9=9/125 X=Others |
25=250um 90=900um 20=2.0m m 30=3.0m m X=Others |
el 1=1m los 2=1.5m X=Others |
0=None 1=FC/PC 2=FC/APC 3=SC/PC 4=SC/APC 5=ST/PC 6=ST/APC 7=LC/PC 8=LC/APC |

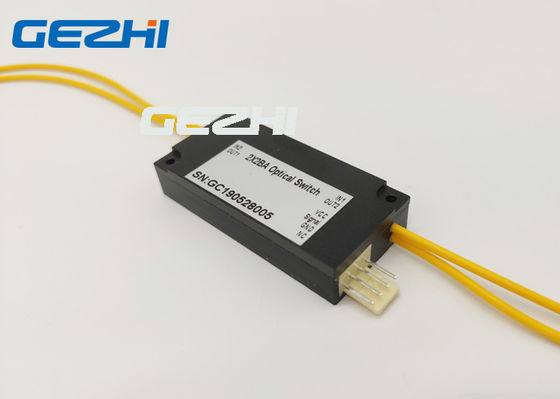

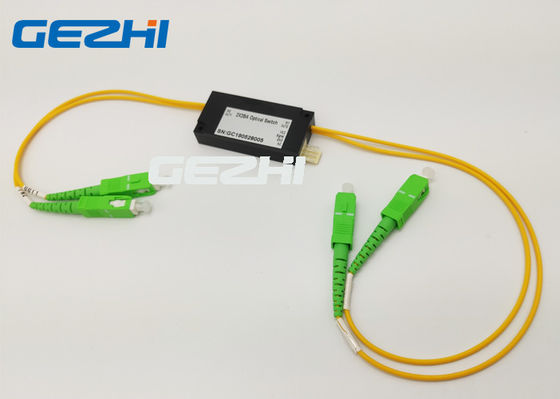

imagen óptica del módulo de interruptor de puente de la fibra 2x2
