| Brand Name: | GEZHI or OEM |
| Número De Modelo: | NGS/GPON-SA: el nombre de la entidad |
| Cuota De Producción: | 1 por ciento |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |
Módulo CEx WDM1r compatible con RoHS,NGS-PON GPON para redes ópticas de telecomunicaciones
Descripción del producto
El elemento de coexistencia (CEx) del multiplexador xWDM/xPON es un único dispositivo WDM para combinar los servicios FTTH G-PON actuales con las tecnologías emergentes XGS-PON y NG-PON2 de próxima generación.Las longitudes de onda de aprovisionamiento adicionales con el elemento de coexistencia incluyen RF, Punto a punto (PtP) y monitoreo OTDR. Es compatible con la UIT-T G.984.5.
Los componentes de alta calidad garantizan una estabilidad de funcionamiento muy alta de los multiplexadores xWDM/xPON en todo el rango espectral y una estabilidad térmica perfecta. GEZHI offers a flexible platform of Coexistence Element products to fit a specific PON deployment that is most cost-effective to your needs – Depending on your requirements each CEx can be fully complemented with all PON services or with only the services requestedLos componentes ópticos de primera calidad y la conectividad de alta calidad garantizan un rendimiento superior, la menor pérdida y una fiabilidad de red robusta.
|
Características Baja pérdida de inserción Alto aislamiento del canal Conforme con la Directiva RoHS Disponible con funcionalidades personalizadas |
Las aplicaciones Sistemas WDM Sistema PON Redes de acceso FTTH redes de telecomunicaciones ópticas |
longitud de onda del multiplexador de coexistencia Elemet (CEx)
| Protocolo/Servicio | longitud de onda |
| Banda G-PON | 1290~1330, 1480~1500 nm |
| Banda XGS-PON | 1260~1280, 1575~1580 nm |
| Banda NG-PON2 | 1524 a 1544, entre 1596 y 1625 |
| Banda de vídeo de RF | 1540 ~ 1565 nm |
| Banda PtP WDM-PON | 1610 ~ 1625 nm |
| Banda de monitoreo OTDR | 1640 - 1660 nm |
Especificación
| CEx Multiplexador | Protocolo/Servicio | Rango espectral | Pérdida máxima de inserción | El aislamiento |
| CEx01 y demás | GPON | 1290-1330 y 1480-1500 nm | 0.8dB | ≥ 30 dB |
| El número de unidades | 1260-1280 y 1572-1650 nm | 1.0 dB | ≥ 16 dB | |
| CEx02 | GPON | 1290-1330 y 1480-1500 nm | 0.8dB | ≥ 30 dB |
| Se trata de un sistema de control de velocidad. | 1260-1280 y 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| CEx03 y demás | GPON | 1290-1330 y 1480-1500 nm | 0.8dB | ≥ 30 dB |
| Se trata de un sistema de control de velocidad. | 1260-1280 y 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| Se aplican las siguientes condiciones: | 1524-1544 y 1596-1625 nm | 1.4 dB | ≥ 16 dB | |
| CEx04 y demás | GPON | 1290-1330 y 1480-1500 nm | 0.8dB | ≥ 30 dB |
| Se trata de un sistema de control de velocidad. | 1260-1280 y 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| Se aplican las siguientes condiciones: | 1524-1544 y 1596-1625 nm | 1.4 dB | ≥ 25 dB | |
| Las demás partidas | GPON | 1290-1330 y 1480-1500 nm | 0.8dB | ≥ 30 dB |
| Se trata de un sistema de control de velocidad. | 1260-1280 y 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| Video de RF | 1540-1565 nm | 1.4 dB | ≥ 30 dB | |
| CEx06 | GPON | 1290-1330 y 1480-1500 nm | 0.8dB | ≥ 30 dB |
| Se trata de un sistema de control de velocidad. | 1260-1280 y 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| Video de RF | 1540-1565 nm | 1.7 dB | ≥ 30 dB | |
| Monitoreo del OTDR | 1640-1660 nm | 1.4 dB | ≥ 30 dB | |
| CEx07 | G-PON | 1290-1330 y 1480-1500 nm | 0.8dB | ≥ 30 dB |
| Se trata de un sistema de control de velocidad. | 1260-1280 y 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| Se aplican las siguientes condiciones: | 1524-1544 y 1596-1625 nm | 1.4 dB | ≥ 25 dB | |
| Video de RF | 1540-1565 nm | 2.0 dB | ≥ 30 dB | |
| PtP WDM-PON | 1610-1625 nm | 1.7 dB | ≥ 30 dB | |
| Las demás partidas | G-PON | 1290-1330 y 1480-1500 nm | 0.8dB | ≥ 30 dB |
| Se trata de un sistema de control de velocidad. | 1260-1280 y 1575-1580 nm | 1.1 dB | ≥ 30 dB | |
| Se aplican las siguientes condiciones: | 1524-1544 y 1596-1625 nm | 1.4 dB | ≥ 25 dB | |
| Monitoreo del OTDR | 1640-1660 nm | 1.7 dB | ≥ 30 dB | |
| PtP WDM-PON | 1610-1625 nm | 2.0 dB | ≥ 30 dB | |
| Video de RF | 1540-1565 nm | 2.3 dB | ≥ 30 dB |
Nota: Las especificaciones personalizadas están disponibles.
Las especificaciones anteriores no incluyen la pérdida de conectores.
Otras especificaciones
| Parámetro | Unidad | Valor |
| PDL | Db | ≤ 02 |
| Directividad | Db | ≥ 50 |
| Pérdida de retorno | Db | ≥ 50 |
| Temperatura de funcionamiento | °C | -10 ~ +70 |
| Temperatura de almacenamiento | °C | -40 ~ +85 |
| Potencia óptica | MW | 300 |
| Tipo de fibra | / | Fibra ultrafibrosa de Corning (G657.A1) |
Información sobre los pedidos
| Modelo | Configuración | Tipo de paquete | Tipo de cable | Duración de la fibra | Conector |
|
CEx01 y demás CEx02 CEx03 y demás CEx04 y demás Las demás partidas CEx06 CEx07 Las demás partidas S=Especificar |
1=1 combinación de unidades 2=2 unidades combinadas Combinación de 3=3 unidades Combinación de 4=4 unidades S=Especificar |
A0 = caja ABS de 80x60x12 mm A1 = caja ABS 100x80x10 mm A2 = caja ABS 120x80x18 mm A3 = caja ABS de 140x115x15 mm El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. L2=LGX insertado en el estante de 2 ranuras L4=LGX insertado en el bastidor de 4 ranuras R1=19" 1 U Rack R2=2 ranura 19′′1U R4=4 ranura 19′′1U X = Personalizado
|
0=Ninguno 09=900um tubo suelto |
0=Ninguno 05=0,5 m 10=1,0 m |
00 = ninguno LP = LC/UPC Los valores de las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de cálculo. SP=SC/UPC SA=SC/APC FP = FC/UPC El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero S=Especificar |

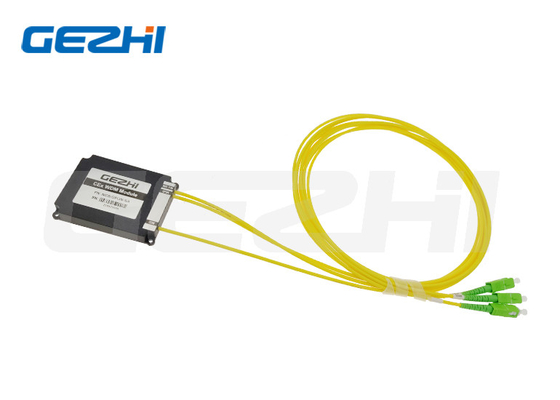

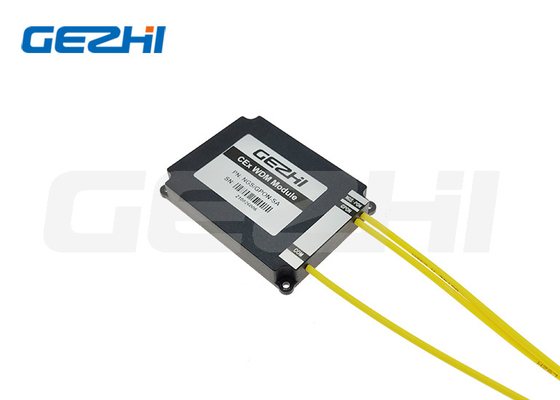

El módulo de multiplexador CEx está incluido en el paquete de caja ABS.
Paquete de montaje en bastidor del módulo multiplexador CEx
|
|
