Detalles de los productos

En casa. Productos

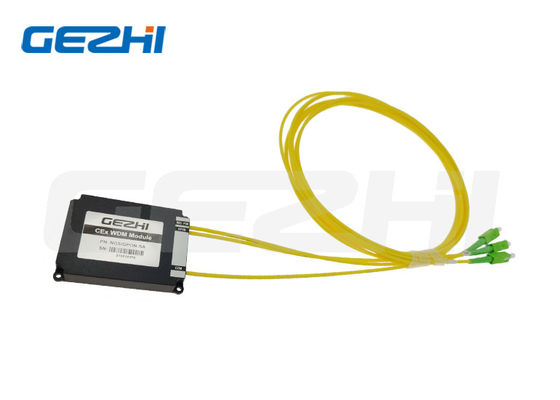

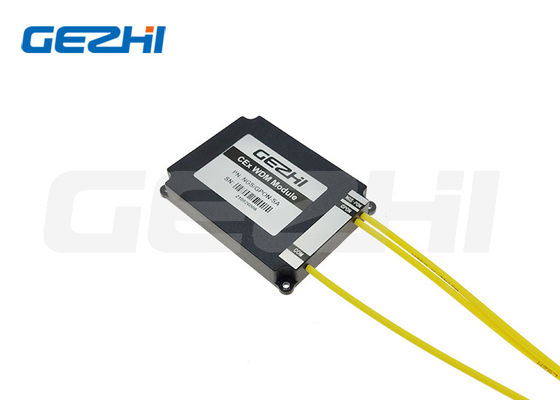

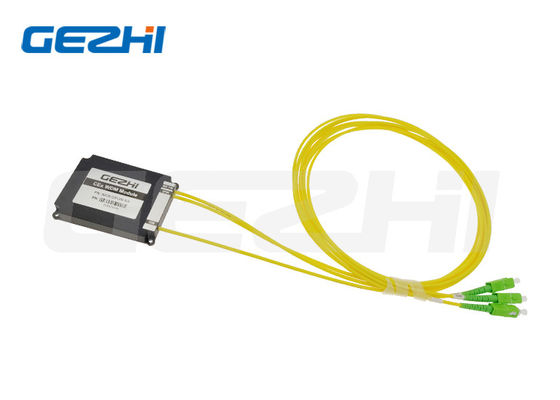

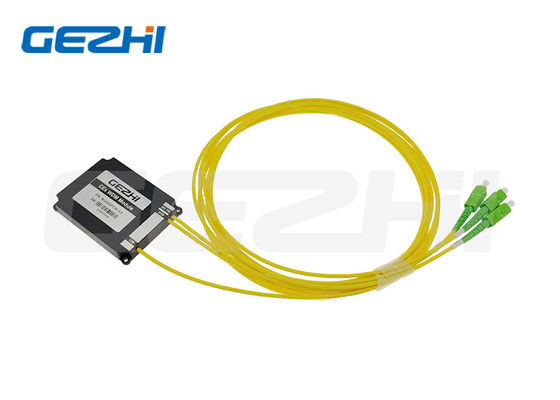

Módulo CEx WDM Compatible con RoHS con Baja Pérdida de Inserción y Alto Aislamiento de Canal para Redes NGS-PON GPON

Name: Módulo CEx WDM Compatible con RoHS con Baja Pérdida de Inserción y Alto Aislamiento de Canal para Redes NGS-PON GPON
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: NGS/GPON-SA: el nombre de la entidad
Price: 33.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	NGS/GPON-SA: el nombre de la entidad
Cuota De Producción:	1 por ciento
Precio:	US$17-US$49
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China.

Certificación:

CE RoHS,ISO9001

Nombre del producto:

Módulo CEx WDM

PN:

NGS/GPON-SA: el nombre de la entidad

Conector:

SC/APC

Tipo de fibra:

Fibra ultrafibrosa de Corning (G657.A1)

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

5000 PCS por mes

Resaltar:

El módulo NGS-PON GPON CEx WDM1r

Módulo WDM1r de las redes ópticas de telecomunicaciones

Modulo WDM1r conforme a la Directiva RoHS

Descripción del producto

Módulo WDM1r CEx compatible con RoHS para redes ópticas NGS-PON GPON

El multiplexador xWDM/xPON del elemento de coexistencia (CEx) es un único dispositivo WDM diseñado para combinar los servicios FTTH G-PON actuales con las tecnologías emergentes XGS-PON y NG-PON2 de próxima generación.Esta solución versátil admite longitudes de onda de aprovisionamiento adicionales incluyendo RF, punto a punto (PtP) y monitoreo OTDR, totalmente compatibles con la UIT-T G.984.5 estándares

Los componentes de alta calidad garantizan una estabilidad operativa excepcional en todo el rango espectral con un rendimiento térmico perfecto.Nuestra plataforma de productos CEx flexible permite implementaciones PON personalizadas adaptadas a sus requisitos específicos y necesidades de rentabilidad.

Características clave

Baja pérdida de inserción
Aislamiento de los canales altos
Conforme con la Directiva RoHS
Disponibles funciones personalizadas

Aplicaciones

Sistemas WDM
Sistemas PON
Redes de acceso FTTH
Redes de telecomunicaciones ópticas

Especificaciones de longitud de onda del elemento de coexistencia

Protocolo/Servicio	Rango de longitud de onda
Banda G-PON	1290~1330, 1480~1500 nm
Banda XGS-PON	1260~1280, 1575~1580 nm
Banda NG-PON2	1524~1544, 1596~1625 nm
Banda de vídeo de RF	1540 ~ 1565 nm
Banda PtP WDM-PON	1610 ~ 1625 nm
Banda de monitoreo OTDR	1640 ~ 1660 nm

Especificaciones técnicas del multiplexador CEx

Modelo CEx	Protocolo/Servicio	Rango espectral	Pérdida máxima de inserción	El aislamiento
CEx01 y demás	GPON	1290-1330 y 1480-1500 nm	0.8dB	≥ 30 dB
CEx01 y demás	El número de unidades	1260-1280 y 1572-1650 nm	1.0 dB	≥ 16 dB
CEx02	GPON	1290-1330 y 1480-1500 nm	0.8dB	≥ 30 dB
CEx02	Se trata de un sistema de control de velocidad.	1260-1280 y 1575-1580 nm	1.1 dB	≥ 30 dB
CEx03 y demás	GPON	1290-1330 y 1480-1500 nm	0.8dB	≥ 30 dB
	Se trata de un sistema de control de velocidad.	1260-1280 y 1575-1580 nm	1.1 dB	≥ 30 dB
	Se aplican las siguientes condiciones:	1524-1544 y 1596-1625 nm	1.4 dB	≥ 16 dB
CEx04 y demás	GPON	1290-1330 y 1480-1500 nm	0.8dB	≥ 30 dB
	Se trata de un sistema de control de velocidad.	1260-1280 y 1575-1580 nm	1.1 dB	≥ 30 dB
	Se aplican las siguientes condiciones:	1524-1544 y 1596-1625 nm	1.4 dB	≥ 25 dB
Las demás partidas	GPON	1290-1330 y 1480-1500 nm	0.8dB	≥ 30 dB
	Se trata de un sistema de control de velocidad.	1260-1280 y 1575-1580 nm	1.1 dB	≥ 30 dB
	Video de RF	1540-1565 nm	1.4 dB	≥ 30 dB
CEx06	GPON	1290-1330 y 1480-1500 nm	0.8dB	≥ 30 dB
	Se trata de un sistema de control de velocidad.	1260-1280 y 1575-1580 nm	1.1 dB	≥ 30 dB
	Video de RF	1540-1565 nm	1.7 dB	≥ 30 dB
	Monitoreo del OTDR	1640-1660 nm	1.4 dB	≥ 30 dB
CEx07	G-PON	1290-1330 y 1480-1500 nm	0.8dB	≥ 30 dB
	Se trata de un sistema de control de velocidad.	1260-1280 y 1575-1580 nm	1.1 dB	≥ 30 dB
	Se aplican las siguientes condiciones:	1524-1544 y 1596-1625 nm	1.4 dB	≥ 25 dB
	Video de RF	1540-1565 nm	2.0 dB	≥ 30 dB
	PtP WDM-PON	1610-1625 nm	1.7 dB	≥ 30 dB
Las demás partidas	G-PON	1290-1330 y 1480-1500 nm	0.8dB	≥ 30 dB
	Se trata de un sistema de control de velocidad.	1260-1280 y 1575-1580 nm	1.1 dB	≥ 30 dB
	Se aplican las siguientes condiciones:	1524-1544 y 1596-1625 nm	1.4 dB	≥ 25 dB
	Monitoreo del OTDR	1640-1660 nm	1.7 dB	≥ 30 dB
	PtP WDM-PON	1610-1625 nm	2.0 dB	≥ 30 dB
	Video de RF	1540-1565 nm	2.3 dB	≥ 30 dB

Las especificaciones anteriores no incluyen la pérdida de conectores.

Parámetros técnicos adicionales

Parámetro	Unidad	Valor
PDL	Db	≤ 02
Directividad	Db	≥ 50
Pérdida de retorno	Db	≥ 50
Temperatura de funcionamiento	°C	-10 ~ +70
Temperatura de almacenamiento	°C	-40 ~ + 85
Potencia óptica	el valor de la carga	300
Tipo de fibra	/	Fibra ultrafibrosa de Corning (G657.A1)

Información sobre los pedidos

Modelo	Configuración	Tipo de paquete	Tipo de cable	Duración de la fibra	Conector
CEx01-CEx08, S=Especificar	1=1 combo de unidades, 2=2 combo de unidades, 3=3 combo de unidades, 4=4 combo de unidades, S=Especificar	A0=caja ABS 80x60x12mm, A1=caja ABS 100x80x10mm, A2=caja ABS 120x80x18mm, A3=caja ABS 140x115x15mm, L1=LGX 12929130mm, L2=LGX insertado en el bastidor de 2 ranuras, L4=LGX insertado en el bastidor de 4 ranuras, R1=19" 1 U Rack,R2=2 ranura 19′′1U, R4=4 ranura 19′′1U Rack, X=Personalizado	00=Ninguno, 09=900um tubo suelto, 20=2.0mm, 30=3.0mm	En el caso de las unidades de producción, el valor de las unidades de producción se calculará en función de las características de las unidades de producción.	El valor de las emisiones de CO2 de las instalaciones de producción de energía renovable se calculará en función de las emisiones de CO2 de las instalaciones de producción de energía renovable.

El módulo de multiplexador CEx está incluido en el paquete de caja ABS.

Paquete de montaje en bastidor del módulo multiplexador CEx
