| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 3port-FWDM |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

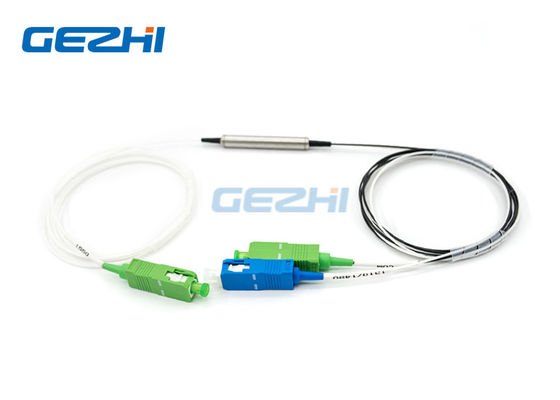

WDM del filtro componentes de 1310/1490/1550 fibra óptica del nanómetro
Los componentes de 1310/1490/1550 nanómetro del filtro de GEZHI fibra óptica del WDM utilizaron tecnología del filtro de la fino-película. Ella multiplexa y la longitud de onda del demultiplexor tres en 1310, 1490 y 1550nm que lleven la voz, los datos y los servicios del vídeo. Los componentes de 1310/1490/1550 nanómetro del filtro fibra óptica del WDM combinan y separan la luz para realizar señales de comunicación bidireccionales en la longitud de onda 1310/1490/1550nm en una gama del wid. Sus usados en los sistemas de FTTH del “Triple Play” con 1 a 2 viran la configuración hacia el lado de babor. 3 longitudes de onda se alimentan en el dispositivo a través del puerto de entrada común, una longitud de onda se reflejan a partir de un puerto de salida, simultáneamente, el otro paso de 2 longitudes de onda a través del dispositivo en el otro puerto de salida.
|
Características |
Usos |
|
|
Especificación
| Parámetros | Unidad | Dispositivo de FWDM | ||
| Longitud de onda de funcionamiento T: longitud de onda de la transmisión R: longitud de onda de la reflexión 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanómetro | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Pérdida de inserción | DB | Transmisión: ≤ 0,6 | ||
| Reflexión: ≤ 0,4 | ||||
| Aislamiento del canal de transmisión | DB | ≥ 30 | ||
| Aislamiento del canal de la reflexión | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Estabilidad termal de la longitud de onda | nm/℃ | ≤ 0,003 | ||
| Estabilidad termal de la pérdida de inserción | dB/℃ | ≤ 0,005 | ||
| Pérdida de vuelta | DB | ≥ 45 | ||
| Poder óptico | mW | ≤ 500 | ||
| Temperatura de funcionamiento | ℃ | -10 ~ +70 | ||
| Temperatura de almacenamiento | ℃ | -40 ~ +85 | ||
| Humedad relativa | % | 5 ~ 95 | ||
| Dimensión | milímetro | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Nota: 1. el arreglo para requisitos particulares está disponible. 2. especificado sin el conector, y añada una pérdida adicional 0.2dB por el conector. |
||||
Filtre el WDM los componentes de 1310/1490/1550 fibra óptica del nanómetro
Información el ordenar:
| A | B | C | D | E |
| Longitud de onda | Tipo del tubo | Longitud de la fibra (Incluya el conector) |
Conector | Dimensión |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
los 05=0.5m±0.05m el 10=1.0m±0.05m el 15=1.5m±0.05m X= otros |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34m m 4225=Φ4.2×25m m 9021=90×20×10m m X=Customized |
|
|
