| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 1x2FWDM-59 |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

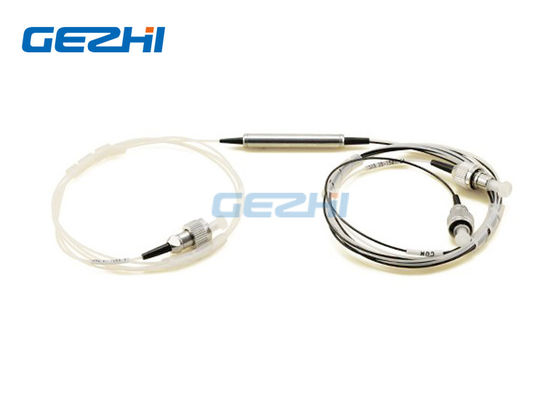

Dispositivo del multiplexor 980/1550nm de la división de la longitud de onda del filtro
980/1550nm FWDM - para el alto amplificador óptico del rendimiento DWDM y el amplificador de EDFA
El multiplexor de la división de la longitud de onda del filtro 980/1550nm se basa en tecnología ambientalmente estable del filtro de la fino-película. Los dispositivos combinan o separan la luz en diversa longitud de onda en una gama de longitud de onda ancha. Ofrecen pérdida de inserción muy baja, dependencia baja de la polarización, el alto aislamiento y la estabilidad ambiental excelente. El poder más elevado que maneja capacidad se puede alcanzar a través del proceso único de la coleta y de la capa de alta calidad de AR. Estos componentes se han utilizado extensivamente en los amplificadores de EDFAs, de Raman, las redes del WDM y los instrumentos ópticos de la fibra.
|
Características |
Usos |
|
|
Especificación
| Parámetro | FWDM | |
| Pase la gama de longitud de onda del canal (el nanómetro) | 1520 ~ 1600 | |
| Refleje la gama de longitud de onda del canal (el nanómetro) | 960~ 1000 | |
| Pérdida de inserción (DB) | Refleje el canal | < 0=""> |
| Pase el canal | < 1=""> | |
| Variación de la pérdida de inserción (DB) | < 0=""> | |
| Aislamiento | Refleje el canal | > 18 |
| Pase el canal | > 30 | |
| Sensibilidad de temperatura de la pérdida de inserción (dB/°C) | < 0=""> | |
| Pérdida dependiente de la polarización (DB) | < 0=""> | |
| Dispersión del modo de la polarización (picosegundo) | < 0=""> | |
| Directividad (dB) | > 60 | |
| Pérdida de vuelta (DB) | > 50 | |
| Manejo de la potencia (mW) | 300 | |
| Temperatura de funcionamiento (°C) | 0 ~ +70 | |
| Temperatura de almacenamiento (°C) | -40 ~ +85 | |
| Dimensiones del paquete (milímetros) |
|
|
| Tipo de la fibra | Corning HI 1060 en el puerto del campo común/de la bomba | |
| Fibra de Corning SMF-28 en el puerto de la señal | ||
Dispositivo del multiplexor 980/1550nm de la división de la longitud de onda del filtro
Información el ordenar:
| A | B | C | D | E |
| Longitud de onda | Tipo del tubo | Longitud de la fibra (Incluya el conector) |
Conector | Dimensión |
|
59: 1550nm pass/980nm reflejan 95: 980nm pass/1550nm reflejan X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
los 05=0.5m±0.05m el 10=1.0m±0.05m el 15=1.5m±0.05m X= otros |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34m m 4225=Φ4.2×25m m 9021=90×20×10m m X=Customized |
Dispositivo del multiplexor 980/1550nm de la división de la longitud de onda del filtro
|
|
