Modulo de protección de líneas ópticas de 1260~1650 nm, puerto serie RS-232, LC/UPC

Resumen general

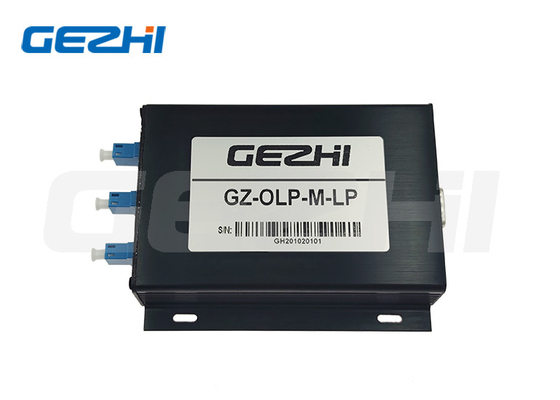

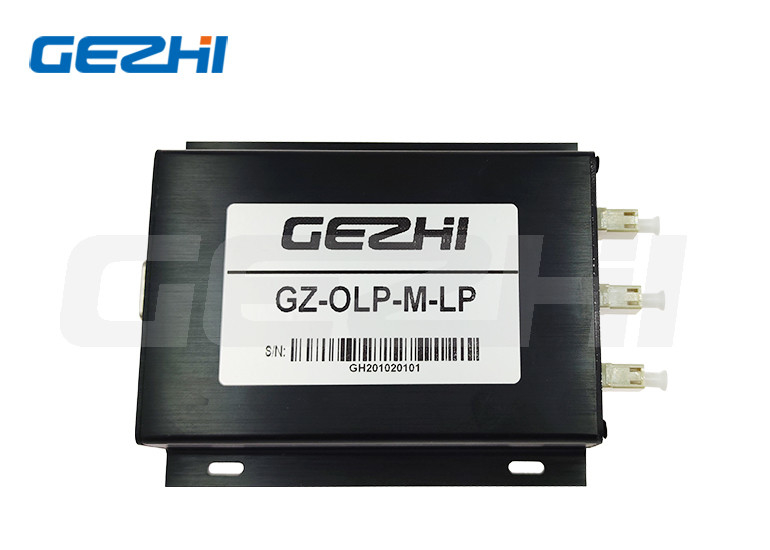

El módulo de protección de fibra óptica GZ-OLP-M-LP es un módulo de conmutación automática del camino de luz de la fibra óptica principal y la fibra óptica de espera, el módulo monitorea la fibra principal y la fibra de espera al mismo tiempo,cuando la señal de potencia de la fibra óptica principal está por debajo del valor establecido y la señal de fibra óptica de espera es normal, el módulo cambia automáticamente la trayectoria óptica a la fibra óptica de espera;Cuando la señal de potencia de la fibra óptica de espera está por debajo del valor establecido y la señal principal de fibra óptica es normal,el módulo de conmutación automática del camino óptico a la fibra óptica principalEl módulo admite la comunicación por puerto serie RS-232 y puede configurarse mediante acuerdo o consulta de información del módulo.

Fibras y demás
•Baja pérdida de inserción del canal y alta estabilidad
•Monitoreo en tiempo real del tamaño de la potencia de la fibra óptica principal y de la fibra óptica de espera.

•Conmutador de fibra óptica principal/de espera automáticamente.

•Apoya la comunicación por puerto serie RS-232.

Diagrama esquemático

Especificaciones

Descripción del panel

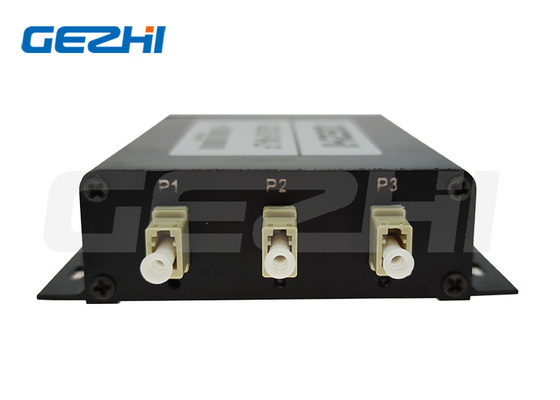

Conector 1: conector de fibra óptica (puerto común)
Conector 2: fibra óptica Conector (fibra principal)
Conector 3: conector de fibra óptica (fibra de espera)
Luz indicadora 1: cuando la luz indicadora es verde, el módulo funciona como fibra óptica principal; cuando es roja, el módulo funciona como fibra óptica de repuesto.
Luz indicadora 2: cuando la luz indicadora es verde, la señal de fibra principal es normal; cuando es roja, la señal de fibra principal está fuera de orden
Luz indicadora 3: cuando la luz indicadora es verde, la señal de fibra de espera es normal; cuando es roja, la señal de fibra de espera está fuera de orden

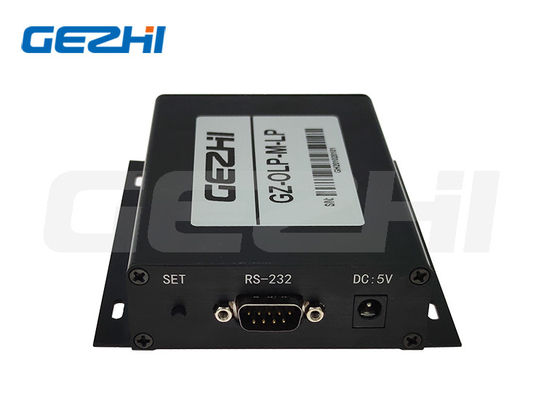

SET:La llave se utiliza para cambiar entre la fibra principal y la fibra de espera

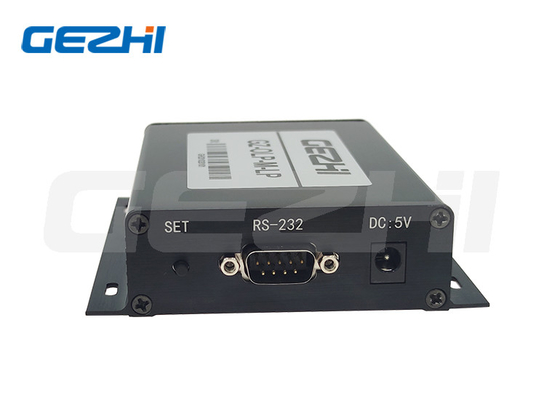

RS-232: Interfaz de comunicación en serie;
La potencia:Interfaz de potencia ((5V/500mA)

Configuración predeterminada
•RS-232:Tasa de Baud:9600• bits de datos:8 bits; stop bit: 1 bit; bit de paridad:NINGUNO; • valor de conmutación de potencia óptica: -35 dBm
SET:Configuración permitida

Definición del pin RS-232
