| Brand Name: | GEZHI or OEM |
| Número De Modelo: | Las medidas de seguridad se aplicarán en el caso de los vehículos de las categorías M1 y M2. |
| Cuota De Producción: | 1 por ciento |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |

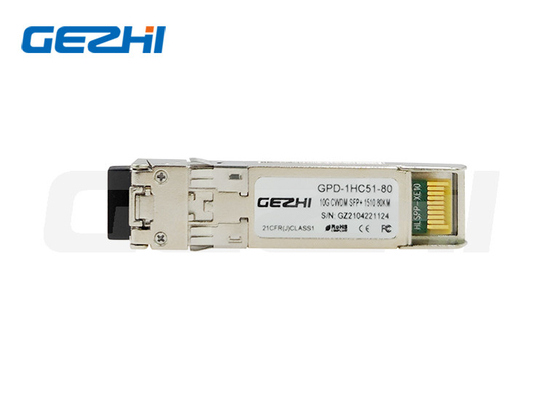

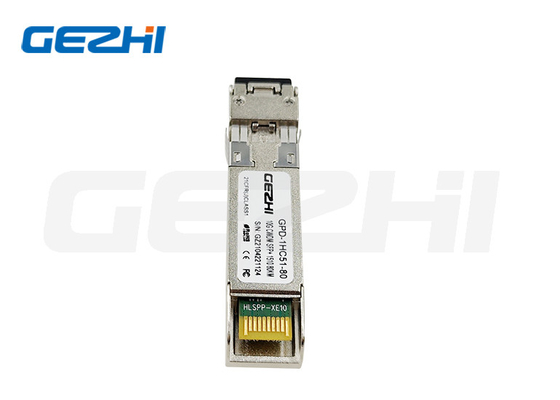

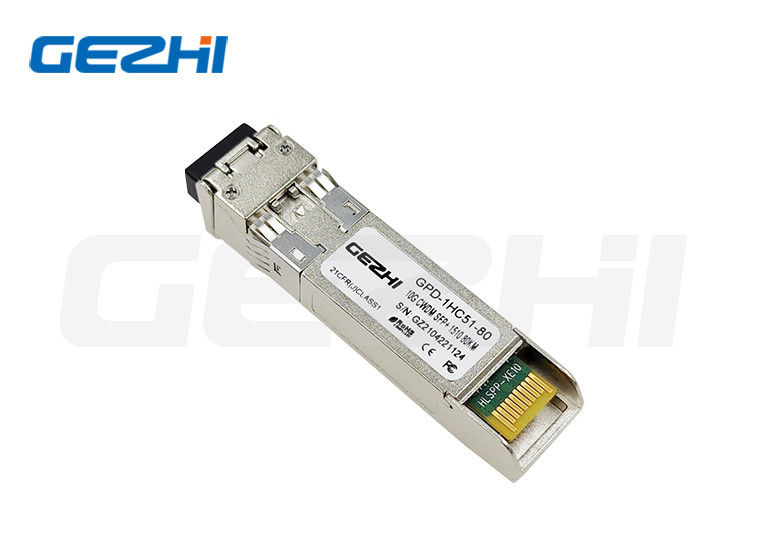

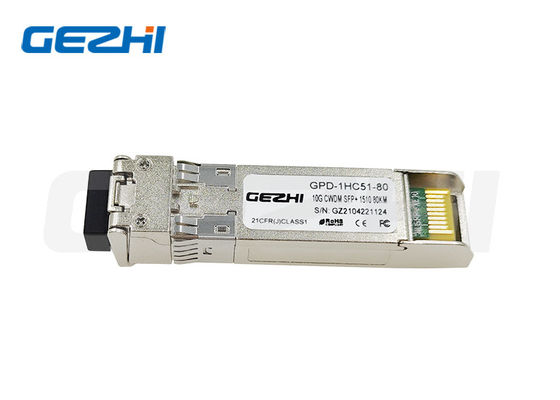

10G CWDM SFP Transceiver Module 1410 - 1610nm 10GBASE 80KM LC/UPC Conector
Descripción del producto
El transceptor Gezhi CWDM 10Gbps SFP+ está diseñado para transmitir y recibir datos ópticos a través de fibra óptica de modo único para una longitud de enlace de 40 km. Este transceptor consta de dos secciones:La sección del transmisor incorpora un láser CWDM EMLY la sección receptor consiste en un fotodiodo APD integrado con un TIA.
Características del producto
Aplicación
Transceptor CWDM
| CWDM SFP | ||||
| Se aplican las siguientes medidas: | 1270 nm a 1610 nm | 40/80/120 kilómetros | CWDM SFP | 0 a 70 °C |
| CWDM SFP 4.25G | 1270 nm a 1610 nm | 40km y 80km | CWDM SFP | 0 a 70 °C |
| CWDM SFP+(10G) | ||||
| CWDM SFP 10G LR | 1270-1330 nm) | 10 kilómetros | CWDM SFP+ | 0 a 70 °C |
| CWDM SFP ER | (1470-1610 nm) | 40 kilómetros | CWDM SFP+ | 0 a 70 °C |
| CWDM SFP ZR | (1470-1610 nm) | 80 kilómetros | CWDM SFP+ | 0 a 70 °C |
Características ópticas
| Parámetro | El símbolo | - ¿Qué es eso? | Tipo de producto | - ¿Qué quieres decir? | Unidad | Nota |
| Transmisor | ||||||
| Largura de onda de funcionamiento | El | λ-7,5 nm | El | λ+7,5 nm | nm | 1 |
| Potencia de salida (Activada) | PAVE | 0 | 4 | Dbm | 2 | |
| Relación de supresión en modo lateral | El SMSR | 30 | Db | |||
| Proporción de extinción | Urgencias | 9 | Db | |||
| Ancho de espectro RMS | Δλ | 1 | nm | |||
| Tiempo de subida/baja (20%~80%) | Tr/Tf | 50 | - ¿ Qué? | |||
| Sanción por dispersión | TDP | 3 | Db | |||
| Intensidad relativa del ruido | El RIN | -128 años | Se aplican las siguientes medidas: | |||
| Ojo óptico de salida | Conforme con la norma IEEE 0802.3ae | |||||
| Receptor | ||||||
| Largura de onda de funcionamiento | El | 1260 | 1620 | nm | ||
| Sensibilidad del receptor | PEl número de SEN1 | - 24 años. | Dbm | 3 | ||
| Sensibilidad a más de 80 km de fibra | El PSEN2 | -20 años. | Dbm | 3 | ||
| Sobrecarga | PAVE | -7 años | Dbm | |||
| Las pérdidas | ¿ Qué pasa? | - 35 años. | Dbm | |||
| Las pérdidas por pérdida de activos | Pd | -26 años. | Dbm | |||
| Histeresis de la pérdida | Pd-Pa | 0.5 | Db | |||
Las notas:
1.La longitud de onda λ=1470nm~1610nm, un total de 8 longitudes de onda, 20nm entre sí
2. Medido a 10.3125 b/s con el patrón de ensayo PRBS 231 1 NRZ.
3.Bajo el ER peor = 9, medido a 10,3125 Gb/s con el patrón de prueba PRBS 231 - 1 NRZ para BER < 1x10-12
Dimensiones del paquete
|
|
