Descripción del producto:

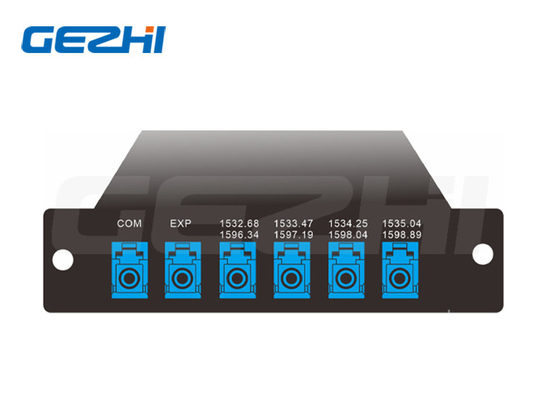

Multiplexador de longitud de onda de 4 o 8 puertos WM1 NG-PON2 para el sistema PON
NG-PON2 (también conocido como TWDM-PON), es un estándar de red de telecomunicaciones para una red óptica pasiva (PON).correspondientes a velocidades simétricas de hasta 10 Gbit/s aguas arriba/aguas abajo disponibles en cada abonado.
GEZHI Photonics suministra módulos WM1 y CEx que se ajustan a los requisitos de NG-PON2.Combina y separa la transmisión bidireccional DWDM de banda C y L.
Características
◆Baja pérdida de inserción
◆Aislación de los canales en alto
◆Excelente protección del medio ambiente
Aplicaciones
◆Sistema WDM
◆Sistema PON
◆Redes de acceso FTTH
Parámetros técnicos
| Parámetro | Unidad | Valor |
| En el centro de la onda | Puerto 1 | 1532.68 / 1596.34 |
| Puerto 2 | 1533.47 / 1597. ¿Qué quieres decir?18 | |
| Puerto 3 | 1534.25 / 1598.04 | |
| Puerto 4 | 1535.04 / 1598.89 | |
| Banda de acceso | nm | ± 012 |
| Pérdida de inserción | Db | ≤ 2 años0 |
| La corriente | Db | ≤ 04 |
| El aislamiento | Db | Canal adyacente ≥ 30 |
| Db | Canal no adyacente ≥ 36 | |
| Db | Canal de actualización ≥11 | |
| Directividad | Db | ≥ 55 años |
| Pérdida de retorno | Db | ≥ 50 |
| Pérdida dependiente de la polarización | Db | ≤ 03 |
| Dispersión del modo de polarización | - ¿ Qué? | ≤ 02 |
| Temperatura de funcionamiento | °C | -5 ~ +75 |
| Temperatura de almacenamiento | °C | -40 ~ +85 |
Nota: Las especificaciones personalizadas están disponibles.
Las especificaciones anteriores incluyen la pérdida de conectores.
Diagrama del multiplexador de longitud de onda WM1
Información sobre los pedidos
| Modelo | El canal | Configuración | Tipo de paquete | Tipo de cable | Duración de la fibra | Conector |
|
WM1 S=Especificar |
04=4canal 08=8Canal S=Especificar |
M=Mux D = Demux A=Mux+Demux |
A0 = caja ABS de 80x60x12 mm A1 = caja ABS 100x80x10 mm A2 = caja ABS 120x80x18 mm A3 = caja ABS de 140x115x15 mm El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. L2=LGX insertado en el estante de 2 ranuras L4=LGX insertado en el bastidor de 4 ranuras R1=19" 1 U Rack R2=2 ranura 19′′1U R4=4 ranura 19′′1U S=Especificar |
0=Ninguno 09=900um tubo suelto |
0=Ninguno 05=0,5 m 10=1,0 m |
00 = ninguno LP = LC/UPC Los valores de las emisiones de gases de efecto invernadero se calcularán de acuerdo con el método de cálculo. SP=SC/UPC SA=SC/APC FP = FC/UPC El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero S=Especificar |
