| Brand Name: | GEZHI |
| Número De Modelo: | GZ-FWDM |
Descripción del producto:

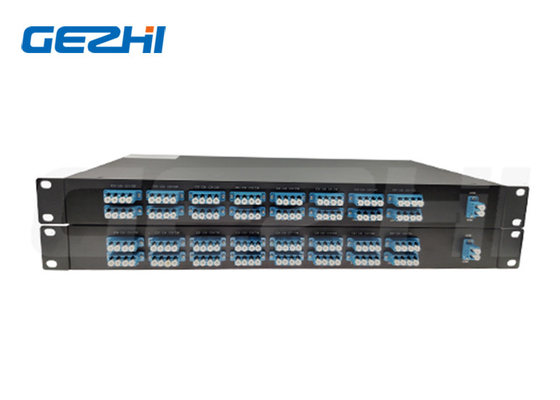

Multiplexador multimodal de filtro DWDM Mux Demux de 40 CH con montaje en bastidor de 1 RU de 19 pulgadas
El DWDM de 40CH con interfaz de adaptador óptico LC/UPC. 1RU independiente de 19" con rack de Mux + Demux en el interior. canal 21-59 de la UIT.El 1x40 Filter DWDM Mux Demux es un producto independiente de 40 canales en un marco compacto de 1RU que es capaz de multiplexación por división de longitud de onda densa (DWDM) y demultiplexaciónCon su densa relación señal/fibra, el 40CH Filter DWDM mux demux es ideal para el transporte de señales de fibra óptica a larga distancia.Usarlo para multiplexar y transportar una gran cantidad de señales de varios formatos .
Características
◆Aislación del canal superior
◆ basado en filtros de película fina
◆Pérdida dependiente de la polarización baja
◆Capacidad de multiplexer y demultiplexer en un mismo cuadro
Aplicaciones
◆Sistemas WDM de densidad
◆Acceso a las redes empresariales
◆Enlaces de fibra óptica CATV
◆Redes de metro
Parámetros técnicos
| Parámetro | Especificaciones | Unidad | Comentario | ||
| - ¿ Qué? | - ¿ Qué es? | ||||
| Canal de entrada | 1 | ||||
| Canal de salida | 48 | 32,40. 44. 48 canales disponibles | |||
| Espaciado entre canales | 100 | En GHz | |||
| Banda de acceso de referencia | - 12 años.5 | 12.5 | En GHz | ||
| Precisión de la longitud de onda | - 50 años | 50 | - ¿ Por qué? | Relativo a la red de la UIT | |
| Ancho de banda de 1 dB |
0.2 (G) 0,4 (F) |
nm |
Tipo de empuje o de tapa plana
|
||
| Ancho de banda de 3 dB |
0.4 ((G) 0,6 ((F) |
nm | |||
| I.L. | 4.5 | Db | Peor caso en la banda de paso de la UIT | ||
| - ¿ Qué es eso? | 1 | Db | |||
| La corriente | 0.7 | Db | Variación de la pérdida en la banda de paso de la UIT | ||
| PDL | 0.5 | Db | Valor máximo en banda de paso de la UIT | ||
| Transmisores de audio adyacentes | 25 | Db | Peor caso en la banda de paso de la UIT | ||
| Transmisores de sonido no adyacentes | 30 | Db | Peor caso en la banda de paso de la UIT | ||
| Transmisores de sonido | 22 | Db | Intercambio de audio acumulado de todos los demás canales | ||
| Pérdida de retorno | 40 | Db | |||
| Potencia óptica máxima continua | 250 | MW | Potencia óptica máxima de entrada | ||
| Dispersión cromática (CD) | -20 años. | +20 | ps/nm | ||
| DPMD | 0.5 | - ¿ Qué? | |||
Dibujo mecánico
El tamaño del envase es de 120 mm X 70 mm X 10 mm para Mux/ Demux.
