| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-PLC200x |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |
Resumen del producto

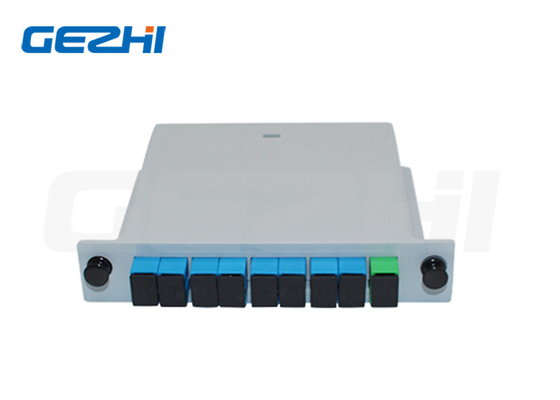

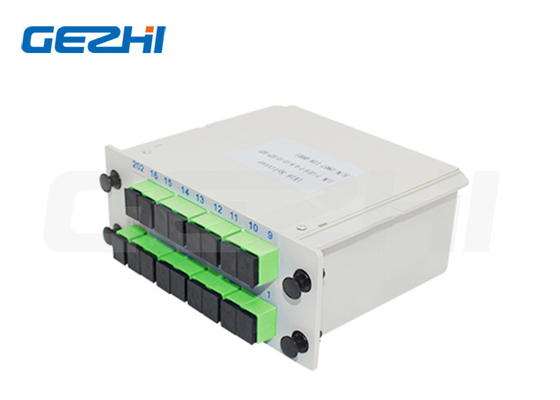

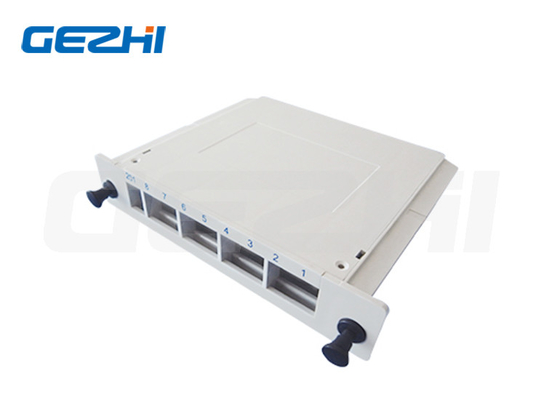

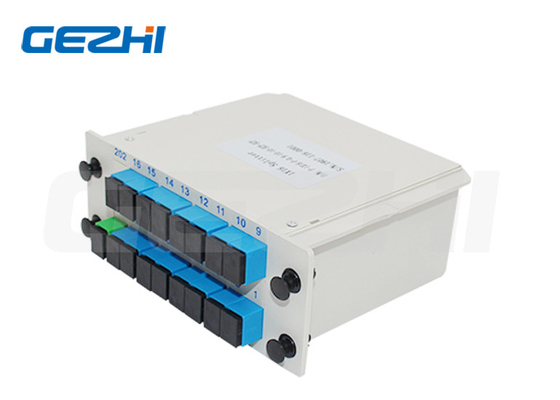

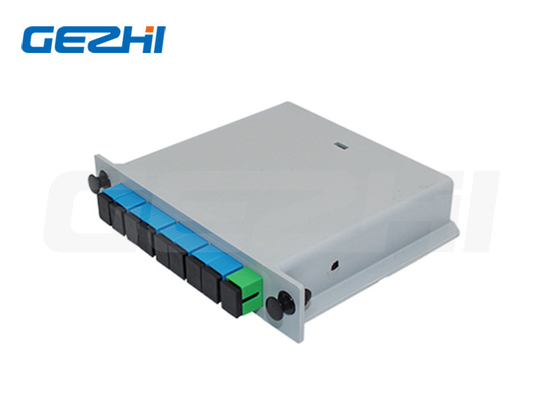

1x8 1x16 SC/APC LC/APC Módulo divisor de PLC para inserción de tarjetas de cinta
Separador de PLC
Los PLC Splitters son dispositivos de ramificación que se utilizan para distribuir señales ópticas a múltiples ubicaciones para su procesamiento.a menudo es necesario dividir una señal óptica en muchas señales idénticas, o para combinar muchas señales en una sola señal.PLC Splitter (Planar Lightwave Circuit Splitter) es un tipo de dispositivo de gestión de energía óptica que se fabrica utilizando la tecnología de guía de onda óptica de síliceEstán diseñados para redes ópticas pasivas FTTx, CWDM, DWDM y sistemas ópticos de televisión por cable.PLC Splitter es responsable de distribuir las señales ópticas de la oficina central (CO) a múltiples ubicaciones localesProporcionamos una serie completa de productos de separación 1*N y 2*N que se adaptan a aplicaciones específicas.
Características y aplicaciones
| Características | Aplicaciones |
| * Baja pérdida de inserción * Baja PDL * Diseño compacto * Buena uniformidad de canal a canal * Larga longitud de onda de operación: de 1260 nm a 1650 nm * Temperatura de funcionamiento amplia: de -40°C a 85°C * Alta fiabilidad y estabilidad |
* Sistemas FTTX * Redes PON * Enlaces CATV * Distribución de la señal óptica |
Especificaciones
| Parámetro | Especificación del separador de PLC 1xN | ||||||
| longitud de onda de funcionamiento (nm) | 1260 ~ 1650 | ||||||
| El tipo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Pérdida de inserción (dB) | Típico | 3.6 | 6.8 | 10.0 | 13.0 | 16.0 | 19.5 |
| - ¿ Qué es? | 3.8 | 7.1 | 10.3 | 13.5 | 16.5 | 20.5 | |
| Uniformidad (dB) | Típico | 0.4 | 0.5 | 0.5 | 1.0 | 1.0 | 2.5 |
| - ¿ Qué es? | 0.6 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) máximo | Típico | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.2 |
| - ¿ Qué es? | 0.15 | 0.15 | 0.25 | 0.3 | 0.3 | 0.3 | |
|
longitud de onda Pérdida del departamento (dB) |
Típico | 0.1 | 0.1 | 0.1 | 0.3 | 0.4 | 0.7 |
| - ¿ Qué es? | 0.2 | 0.3 | 0.4 | 0.6 | 0.8 | 1.0 | |
|
Temperatura pérdida del departamento |
Típico | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| - ¿ Qué es? | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Directividad (dB) Min | 55 | ||||||
| Pérdida de retorno (dB) Min | 55(50) | ||||||
| Temperatura de funcionamiento (°C) | -40 ~ +85 | ||||||
| Temperatura de almacenamiento (°C) | -40 ~ +85 | ||||||
| Duración de la fibra | 1m o personalizado | ||||||
| Tipo de fibra | G657A | ||||||
| Tipo de conector | Personalizado | ||||||
| Fibra desnuda del separador de PLC (mm) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| Las partidas de las partidas de las partidas de las partidas de las partidas de las partidas | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Modulo de separación del PLC (mm) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | Se trata de un sistema de medición de la velocidad. | |
| Se puede montar en el PLC-splitter-rack ((mm) | El valor de las emisiones de gases de efecto invernadero es el valor de las emisiones de gases de efecto invernadero. | ||||||
| Enfermería general | Se trata de: | En el caso de los productos | En el caso de los productos | En el caso de los productos | En el caso de los productos | En el caso de los productos |
|
Puerto Configuración |
Tipo de módulo | Tipo de cable | Duración de la fibra | Conector de entrada |
Producción conector |
|
|
G=Gezhi P=PLC
|
102 es igual a 1x2 104 es igual a 1x4 108 es igual a 1x8 116 es igual a 1x16 132 es igual a 1x32 164 es igual a 1x64 204 es igual a 2x4 208 es igual a 2x8 216 es 2x16 232 es igual a 2x32 264 es igual a 2x64 |
BF=Fibra desnuda BL=sin bloque MO=Módulo Cuadro LG=LGX RM=Montaje de bastidor CB =Caja de casetes XX = personalizado
|
00 = ninguno 09=900um Tubo suelto 20 = 2,0 mm 30 = 3,0 mm |
05=0,5 m 10=1,0 m 15 = 1,5m 30 = 3,0 m 40 = 4,0 m 50 = 5,0 m ¿Qué quiere decir? |
0 = ninguno 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Personalizado |
0 = ninguno 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X = Personalizado |
|
|
