Datos del producto:
Pago y Envío Términos:
|
| Gama de longitud de onda: | 1260~1650nm | Conector: | FC, SC, LC, ST, SMA o personalizado |
|---|---|---|---|
| Monitorear puerto: | RJ45, RS232 | Montado en rack: | Montaje en rack de 19” 1U, 2U, 3U o 4U |
| Alta luz: | Montaje en bastidor de interruptor óptico Matrix,montaje en bastidor de interruptor óptico 32x32,equipo de interruptor óptico 4x4 |
||

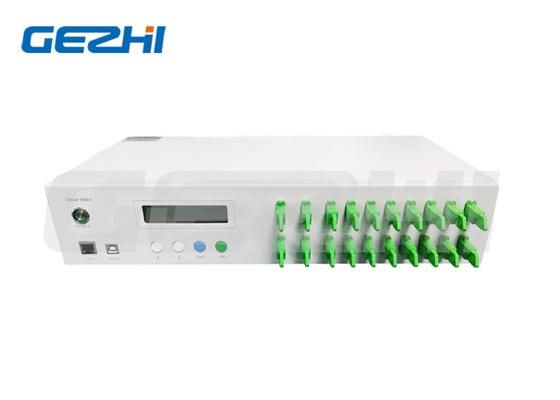

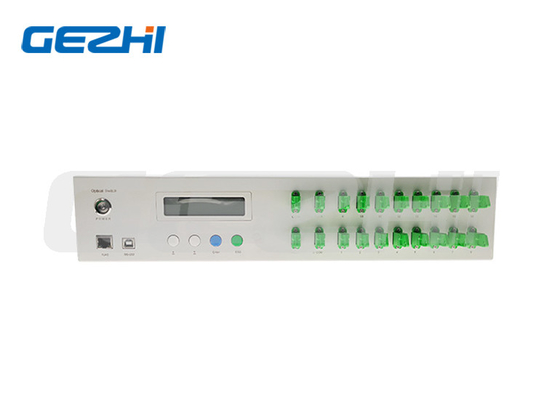

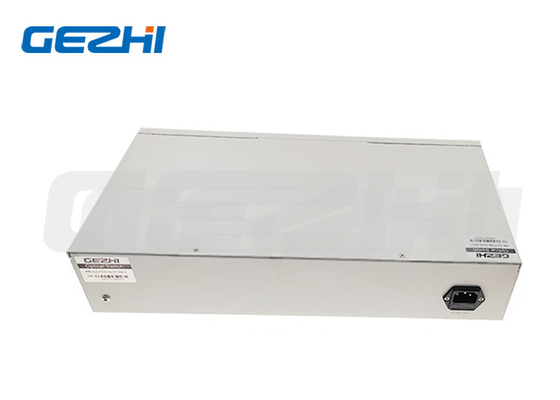

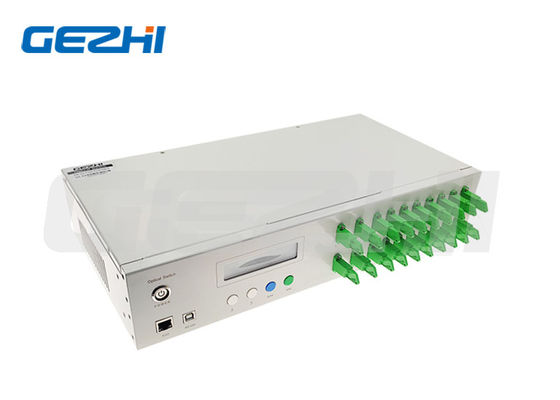

4x4, 8x8, 16x16, 32x32, interruptor óptico de matriz de longitud de onda personalizado para montaje en rack
Conmutador óptico Matrix para montaje en bastidor
Los conmutadores ópticos matriciales son conmutadores matriciales totalmente ópticos de alto rendimiento y sin bloqueo, disponibles con recuentos de puertos desde 4x4 hasta 128x128.Ha sido probado en las aplicaciones de defensa más desafiantes y probado en el campo en una amplia gama de aplicaciones comerciales por los principales fabricantes de equipos de red, están diseñados para satisfacer las necesidades de mayor rendimiento, seguridad y confiabilidad de las aplicaciones de misión crítica con baja pérdida óptica, baja requisitos de potencia y velocidades de conmutación rápidas.
|
Características SerialNet, alta confiabilidad, alta estabilidad Panel de visualización LED.Pantalla visual, Operación conveniente Señal de transmisión transparente.Alta estabilidad y fiabilidad Se puede configurar el canal y el intervalo de tiempo del escaneo automático Control RS232 y gestión remota Ethernet RJ45 |
Aplicaciones FITL Medición Automática Sistema de monitoreo y mantenimiento de cable de monitoreo remoto de red óptica
|
Índice técnico
| Parámetro | Unidad | 2x4 | 2x8 | 2x12 | 2x16 | 2x24 | 2x32 | 2x64 | 4x4 | 8x8 | 16x16 |
| Rango de onda | Nuevo Méjico | 1260~1650 | |||||||||
| Prueba de longitud de onda | Nuevo Méjico | 1310/1550 | |||||||||
| Pérdida de inserción | dB | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | ≤2.0 | ≤2.0 | ≤2.5 |
| Pérdida de retorno | dB | SM ≥ 50 | |||||||||
| Diafonía | dB | ≤-55 | |||||||||
| PDL | dB | ≤0.05 | |||||||||
| WDL | dB | ≤0.25 | |||||||||
| TDL | dB | ≤0.25 | |||||||||
| Repetibilidad | dB | ≤0.02 | |||||||||
| Toda la vida | veces | >107 | |||||||||
| Tiempo de cambio | EM | ≤8 (canal adyacente) | |||||||||
| Potencia óptica | mW | ≤500 | |||||||||
| conector | / | FC, SC, LC, ST, SMA o personalizado | |||||||||
| Monitorear puerto | / | RJ45, RS232 | |||||||||
| Fuente de alimentación de trabajo (tipo de enchufe) | V | CA: 220 V (50/60 Hz) o CC: 36 V ~ 72 V | |||||||||
| Temperatura de funcionamiento | ℃ | -10~+60 | |||||||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||||||
| Montaje en rack | milímetro | Montaje en rack de 19” 1U, 2U, 3U o 4U | |||||||||
Información para pedidos OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Modo | Longitud de onda | Paquete | Tipo de fibra | Diámetro de fibra | conector |
|
2x4 2x8 2x64 4x16 16x16 20x20 S=Especialidad |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Especificar |
1U = 1U de montaje en bastidor Montaje en bastidor 2U = 2U Montaje en bastidor 3U = 3U Montaje en bastidor 4U=4U S=Especificar |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Especificar |
CA=Único 85~265V CC = solo 36 ~ 72 V AA=Doble 85~265V DD=Doble 36~72V AD=AC85~265V+DC36~75V |
00=Ninguno FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
