| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-28-D1X2-U |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |
equipo del interruptor óptico de 28*Dual 1x2 28 interruptores Opto-mecánicos de los pieaces 2x4
El GZ-28-D1X2-U de GEZHI consiste en 28 pieaces de los interruptores ópticos mecánicos duales 1x2 que cambian síncrono la trayectoria óptica. El interruptor óptico es un dispositivo de control ligero de la trayectoria que desempeña el papel de controlar la trayectoria óptica y de convertir la trayectoria óptica. La transferencia de control de la trayectoria ligera de los interruptores ópticos puede ser el botón 48 en el control del panel, también puede con el RS de corto alcance - modo de la comunicación de 232 puertos serie o comunicación remota de Ethernet RJ45 enviando una trayectoria programa-controlada de la luz del interruptor de control del comando, estado del equipo de la trayectoria ligera por la trayectoria ligera de las demostraciones de la luz verde y de la luz roja.
Características
Pérdida de inserción baja, transferencia rápida
botón del control independiente 28pcs, operación fácil
Diverso color dos de la pantalla LED la situación óptica de la trayectoria
Gestión remota del control RS232 y de Ethernet RJ45
Usos
Medida automática
Control remoto de la red óptica
FITL
Supervisión del cable y sistema que mantiene
Especificación
| Parámetros | Unidad | Indicadores |
| Tipo de la unidad | GZ-28-D1X2-U | |
| Gama de longitud de onda | nanómetro |
850±40 o 1260~1650nm |
| Pruebe la longitud de onda | nanómetro |
850nm o 1310/1550nm |
| Pérdida de inserción | DB | Tipo. ≤1.0dB, DB Max.≤1.5 |
| Repetibilidad | DB | ≤ 0,02 |
| Pérdida de vuelta | DB |
MM≥30 SM≥55 |
| Interferencia | DB |
≥ 70 DE MM≥35 SM |
| WDL | DB | ≤ 0,25 |
| PDL | DB | ≤ 0,05 |
| Poder óptico | mW | ≤ 500 |
| Tiempo de la transferencia | ms | ms ≤10 (adyacente) |
| Tipo de la fibra | um | 9/125 |
| Conector | LC/UPC | |
| Puerto de la supervisión | RJ45 Y RS-232 | |
|
Fuente de alimentación de trabajo |
V |
CA: 100~ 240 (50/60Hz) |
| Consumo de energía | W | < 10 |
| Temperatura de funcionamiento | ℃ | -10 ~ 60 |
| Tamaño | milímetro | 270x190x135 |

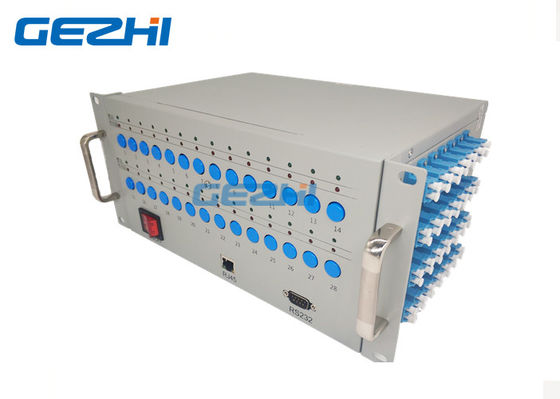

equipo del interruptor óptico de 28*Dual 1x2 28 interruptores Opto-mecánicos de los pieaces 2x4

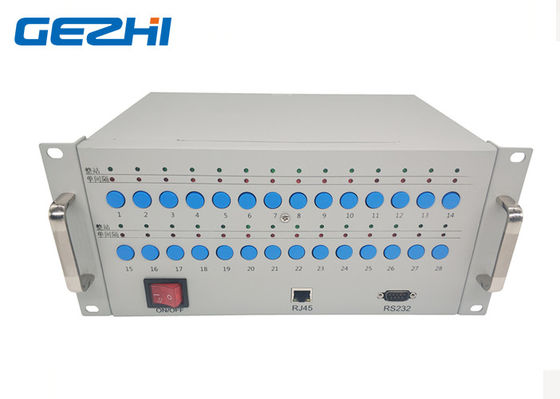

Panel de delante
◆ON/OFF: Interruptor de AC-220V;
◆RJ45: Interfaz de la gestión de red de comunicaciones;
◆RS-232: Interfaz en serie de Rs-, interfaz de comunicaciones seriales RS232 para la información de datos de supervisión del dispositivo.;
botones ◆1~28: el control button del interruptor óptico de 28pieces D1x2
◆LED: Diverso color dos de la pantalla LED la situación óptica de la trayectoria

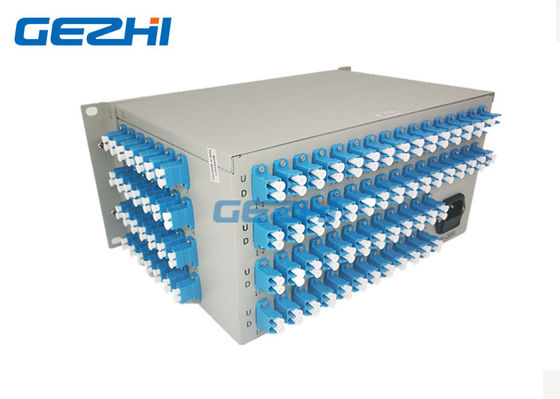

El panel de lado derecho

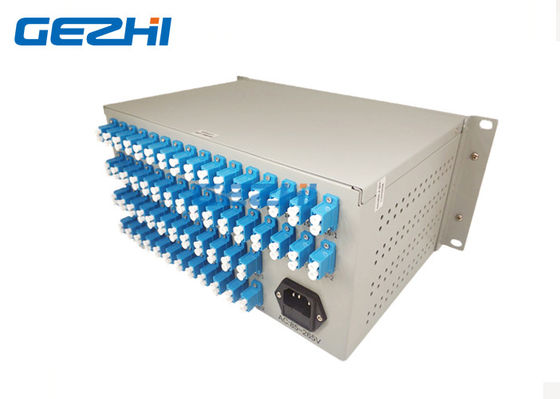

Panel trasero
◆AC: 85~265V: Interfaz del poder de AC-220V
el ◆1~28eselpuertodeentrada, 1-1~28-1 y se hace salir 1-2~28-2:
cuando el poder del equipo encendido inicialmente, la situación óptica de la trayectoria es 1~28 a 1-2~28-2 de la fila de U, 1~28 a 1-2~28-2 de la fila de D mostrará el color rojo LED,
cuando está presionado el verde del botón y de la exhibición, la situación óptica de la trayectoria es 1~28 a 1-1~28-1 de la fila de U, 1~28 a 1-1~28-1 de la fila de D.
