Datos del producto:
Pago y Envío Términos:
|
| Longitud de onda de funcionamiento: | 1450/1550/1660nm | Puerto: | 1x3 |
|---|---|---|---|
| Longitud de la fibra: | los 0.5m el 1.0m o modificar para requisitos particulares | Conector: | LC/UPC SC/UPC o modificar para requisitos particulares |
| Garantía: | 3 años | Aplicación: | Sistema WDM |
| Alta luz: | Módulo WDM Raman 1x3,módulo WDM de caja ABS,módulo WDM 1660nm |
||
Descripción general del producto del módulo WDM Raman 1x3

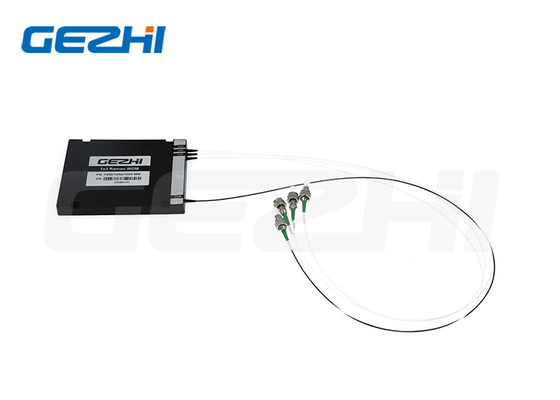

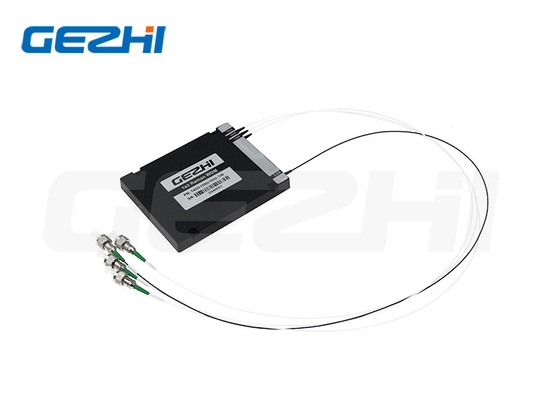

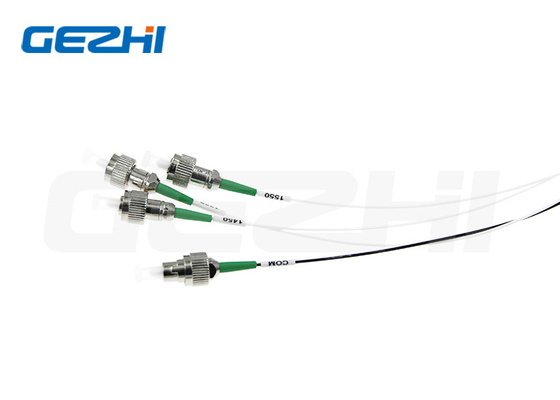

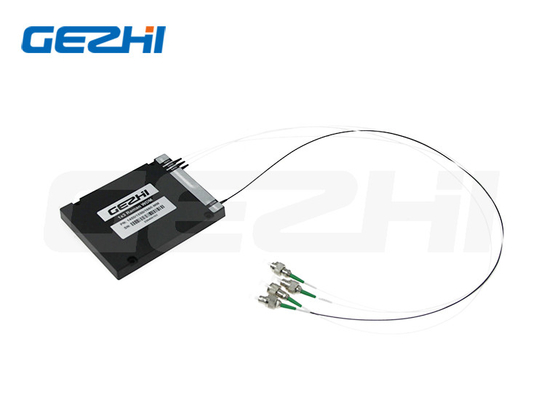

Módulo Raman WDM 1450/1550/1660nm 1x3 con caja ABS
Módulo WDM Raman
El módulo multiplexor por división de longitud de onda Raman (Raman WDM) se fabrica utilizando tecnología de filtro de película delgada, se utiliza para separar y combinar diferentes longitudes de onda de señal a 1450nm, 1550nm y 1660nm (o 1650nm).Filtro Raman WDM con baja pérdida de inserción y alta característica de aislamiento.Es ampliamente utilizado en sistemas Raman DTS u otros sistemas de prueba o medición de fibra.
Características y aplicaciones deMódulo WDM Raman 1x3
Características:
Telcordia GR1221, compatible con RoHS
Camino óptico libre de epoxi y excelente estabilidad térmica
Baja pérdida de inserción y alto aislamiento
Banda de paso ancha y plana
Aplicaciones:
Pruebas en línea FTTX
Sistema WDM
Redes empresariales
Especificaciones de Módulo WDM Raman 1x3
| parámetro | Unidad | Valor | |||
| Longitud de onda operativa | Nuevo Méjico | 1450/1550/1660 | |||
| Longitud de onda central | Nuevo Méjico | 1450 | 1550 | 1650 | |
| Banda ancha | Nuevo Méjico | 1260-1500 | 1535-1565 | 1600-1670 | |
| Pérdida de inserción | dB | ≤1.4 | |||
| Aislamiento (canal adyacente) | dB | ≥60 | ≥45 | ≥60 | |
| PDL | dB | ≤0.2 | |||
| PMD | PD | ≤0.2 | |||
| directividad | Modo singular | dB | ≥50 | ||
| Modo múltiple | dB | ≥35 | |||
| Pérdida de retorno | Modo singular | dB | ≥45 | ||
| Modo múltiple | dB | ≥35 | |||
| Potencia óptica | mW | ≤500 | |||
| Rango de temperatura de funcionamiento | ℃ | -10 a 70 | |||
| Rango de temperatura de funcionamiento | ℃ | -40 a +85 | |||
| Paquete (L x An x Al) | milímetro | 100x80x10 | |||
Entorno de prueba
 |
|
|
| Tipo | Especificación del paquete | Tipo de fibra |
Fibra Diámetro |
Fibra Longitud |
conector |
| RWM = módulo WDM romano | A1 =Caja ABS 100x80x10mm A2 =Caja ABS 120x80x18mm X=Otros |
S9 =9/125 M5 =50/125 M6 =62,5/125 |
25 = 250um 90 = 900um 20 = 2,0 mm 30 = 3,0 mm X=Otros |
05 = 0,5 m 10 = 1,0 m 15 = 1,5 m X=Otros |
00 = ninguno LP =LC/UPC LA =LC/APC SP =SC/UPC SA =SC/APC FP =FC/UPC FA =FC/APC X=Otros |
