| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-4P-Circulator |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 5-8 work days |
| Payment Terms: | T/T, Western Union |
Descripción general del producto del circulador óptico de 4 puertos

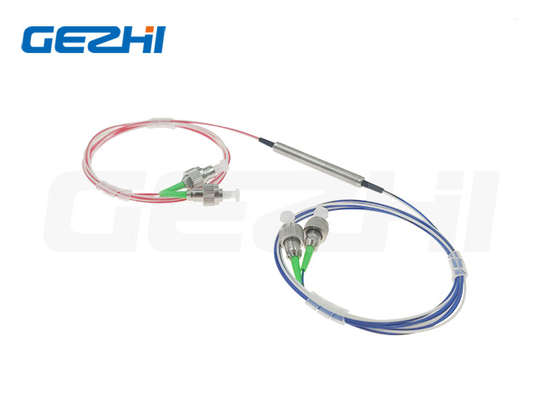

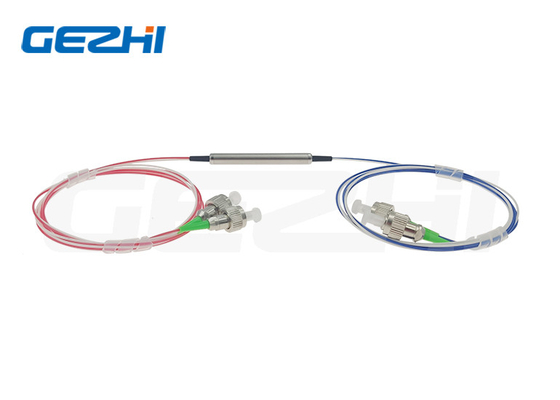

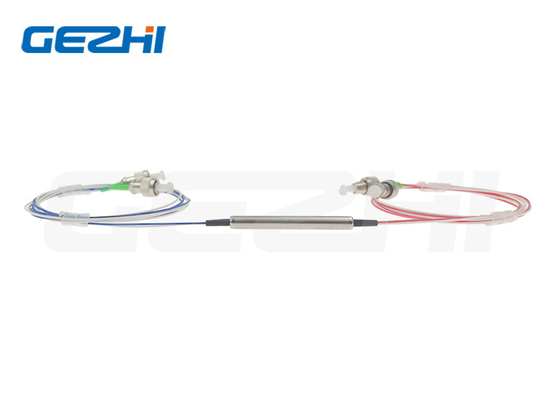

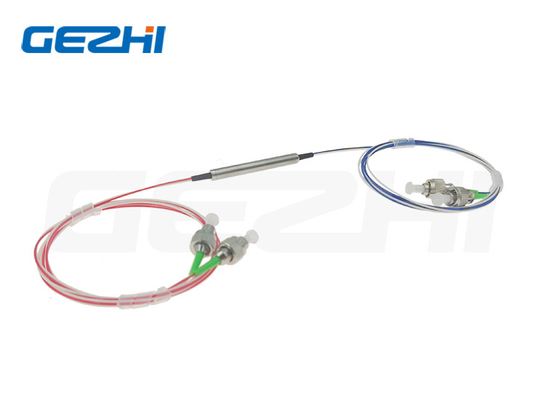

Circulador de fibra óptica 4 puertos 1550nm para sistema CATV
Circulador de fibra óptica
El circulador óptico de 4 puertos es un tipo especial de circulador que tiene una entrada (puerto 1), una salida (puerto 4) y dos puertos comunes (puerto 2 y 3).La luz pasa del puerto 1 al puerto 2. En el puerto 2, cualquier luz entrante se guía al puerto 3 como salida, mientras que toda la entrada del puerto 3 se guía al puerto 4 como salida.
En comparación con el circulador de 3 puertos, el dispositivo de cuatro puertos tiene un puerto bidireccional adicional.Por lo tanto, se puede utilizar para construir subsistemas de fibra óptica más flexibles o más complejos, como módulos de adición/extracción, módulos mux/demux, divisores bidireccionales multipuerto, enrutadores ópticos WDM, etc.
Características y aplicaciones del circulador óptico de 4 puertos
Características:
Operación de cuatro puertos
Banda ancha (+/-30nm a 1310nm o 1550nm)
Alto aislamiento
PDL baja
Camino óptico libre de epoxi
Aplicaciones:
Agregar/eliminar sistemas WDM
Sistemas de comunicación bidireccional
Sistemas de compensación de dispersión óptica
Especificaciones de Circulador óptico de 4 puertos
| Parámetro | Grado P | |
| Operación Longitud de onda (nm) | 1310±30 o 1550±30 o 1585±30 | |
| Aislamiento (dB) | Típico | 0.6 |
| Máximo | 0.8 | |
| Aislamiento típico (dB) | ≥50 | |
| Aislamiento mínimo (dB) | ≥40 | |
| Diafonía cruzada (dB) | ≥50 | |
| Pérdida dependiente de la polarización (dB) | <0.15 | |
| Dispersión del modo de polarización | <0.1 | |
| Pérdida de retorno (dB) | ≥50 | |
| Manejo de potencia (mW) | 500 | |
| Temperatura de funcionamiento (℃) | -10~+75 | |
| Dimensión del paquete (mm) | Φ5.5xL50 o Φ5.5xL63 | |
Entorno de prueba
|
|
|
|
|
|
