Datos del producto:
Pago y Envío Términos:
|
| Wavelength: | 1260-1650nm | Port: | 1x16 |
|---|---|---|---|
| Product Name: | 1x16 PLC splitter | Connector: | FC/UPC,LC/APC or customize |
| Fiber length: | Customized | Application: | FTTx Systems |
| Alta luz: | Divisor 1X16 del PLC de FTTX,Módulo del divisor 1X16 del PLC,Divisor de la fibra del casete 1x16 del ABS |
||

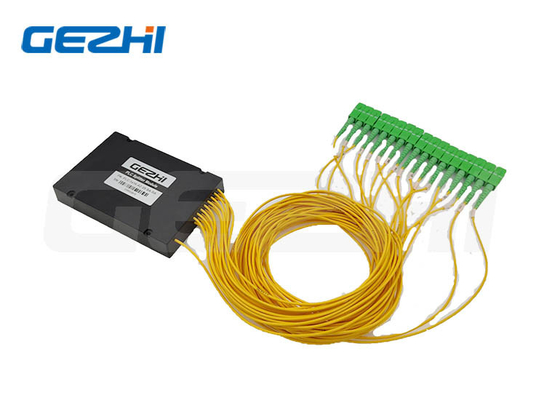

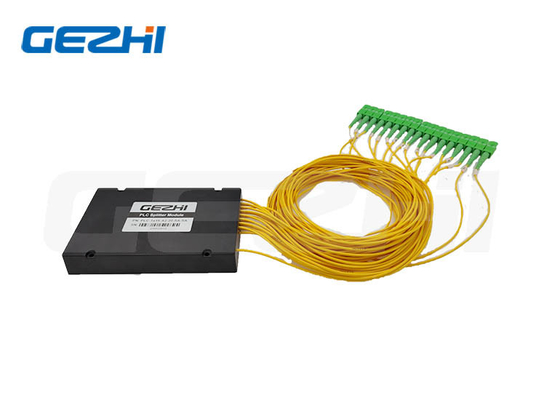

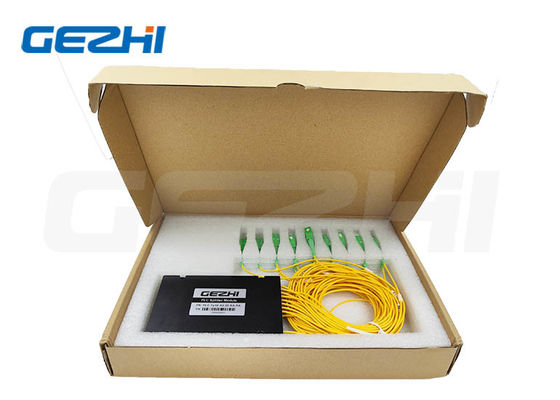

Descripción del módulo del divisor del PLC 1x16
Tipo divisor del casete del ABS del módulo del divisor del PLC de FTTX 1X16 de la fibra
divisor del PLC 1x16
El divisor planar del circuito de la onda luminosa (PLC) se desarrolla sobre la base de proceso único del wavequide del vidrio de silicona con la coleta alineada precisión confiable de la fibra en un miniaturepackage, provee de una solución de la distribución de luz del bajo costo pequeño factor de forma y alta confiabilidad.
El tipo divisores del módulo de la caja del ABS 1x16 del PlC tiene alto rendimiento en términos de pérdida de inserción baja, PDL bajo, pérdida de alto retorno, y uniformidad excelente sobre una gama de longitud de onda ancha from1260nm a 1650nm y al trabajo en temperaturas de -40°C a +80°C.
Características y usos del módulo del divisor del PLC 1x16
|
Características diseño del *Compact empaquetado y configuración *Customized |
Usos Sistemas del *FTTx Redes ópticas pasivas de *Analog/Digital
|
Especificaciones del módulo del divisor del PLC 1x16
| Parámetro | especificación del divisor del PLC 1xN | ||||||
| Longitud de onda de funcionamiento (nanómetro) | 1260 ~ 1650 | ||||||
| Tipo | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Pérdida de inserción (DB) | Típico | 3,6 | 6,8 | 10,0 | 13,0 | 16,0 | 19,5 |
| Máximo | 3,8 | 7,1 | 10,3 | 13,5 | 16,5 | 20,5 | |
| Uniformidad (DB) | Típico | 0,4 | 0,5 | 0,5 | 1,0 | 1,0 | 2,5 |
| Máximo | 0,6 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 | |
| PDL (DB) máximo | Típico | 0,1 | 0,1 | 0,1 | 0,2 | 0,2 | 0,2 |
| Máximo | 0,15 | 0,15 | 0,25 | 0,3 | 0,3 | 0,3 | |
|
Longitud de onda pérdida del departamento (DB) |
Típico | 0,1 | 0,1 | 0,1 | 0,3 | 0,4 | 0,7 |
| Máximo | 0,2 | 0,3 | 0,4 | 0,6 | 0,8 | 1,0 | |
|
Temperatura pérdida del departamento |
Típico | 0,3 | 0,3 | 0,3 | 0,4 | 0,4 | 0,4 |
| Máximo | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | |
| Minuto de la directividad (DB) | 55 | ||||||
| Minuto de la pérdida de vuelta (DB) | 55(50) | ||||||
| Temperatura de funcionamiento (°C) | -40~ +85 | ||||||
| Temperatura de almacenamiento (°C) | -40 ~ +85 | ||||||
| Longitud de la fibra | el 1m o modificado para requisitos particulares | ||||||
| Tipo de la fibra | G657A | ||||||
| Tipo del conector | Modificado para requisitos particulares | ||||||
| Fibra desnuda del divisor del PLC (milímetros) | 4x4x40 | 4x4x40 | 4x4x40 | 4x7x50 | 4x7x50 | 4x12x60 | |
| Divisor Blockless (milímetros) del PLC | 4x4x40 | 4x7x60 | 4x7x60 | 4x12x60 | 6x20x80 | 6x40x100 | |
| Módulo del divisor del PLC (milímetros) | 100x80x10 | 100x80x10 | 100x80x10 | 120x80x18 | 120x80x18 | 141x115x18 | |
| PLC-divisor-estante-aumentable (milímetros) | 19' caja del Estante-soporte de 1U 2U, caja de LGX, caja de ODF | ||||||
Información de Odering del módulo del divisor del PLC 1x16
| GP | XXX | XX | XX | XX | XX | XX |
|
Puerto Configrition |
Tipo del módulo | Tipo de cable | Longitud de la fibra | Conector de entrada |
Salida conector |
|
|
G=Gezhi P=PLC
|
102=1x2 104=1x4 108=1x8 116=1x16 132=1x32 164=1x64 204=2x4 208=2x8 216=2x16 232=2x32 264=2x64 |
Fibra de BF=Bare BL=Blockless MO=Module Caja de LG=LGX Soporte de RM=Rack Caja de CB=Cassette XX=Customized
|
00=none 09=900um Tubo flojo 20=2.0m m 30=3.0m m |
los 05=0.5m el 10=1.0m el 15=1.5m los 30=3.0m los 40=4.0m los 50=5.0m ...... |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
0=none 1=LC/UPC 2=LC/APC 3=SC/UPC 4=SC/APC 5=FC/UPC 6=FC/APC 7=LC/APC X=Customized |
FAQ
Q1: ¿Puedo tener una orden de la muestra? ¿Cuál es su MOQ del módulo del divisor del PLC 1x16?
