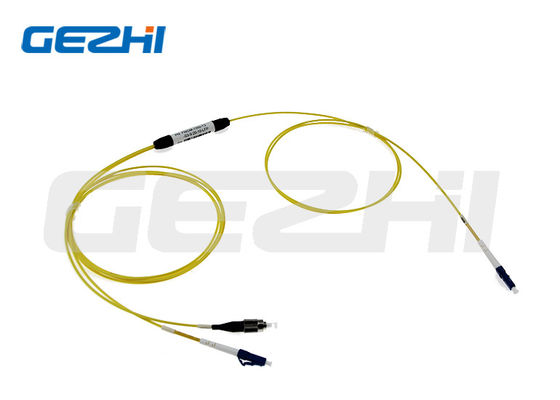

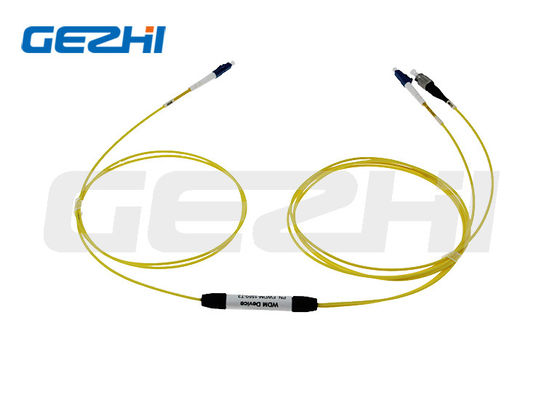

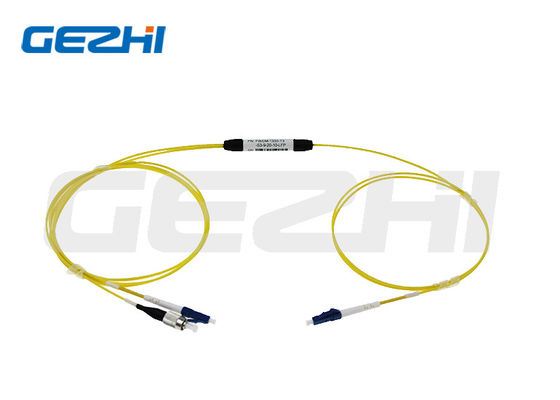

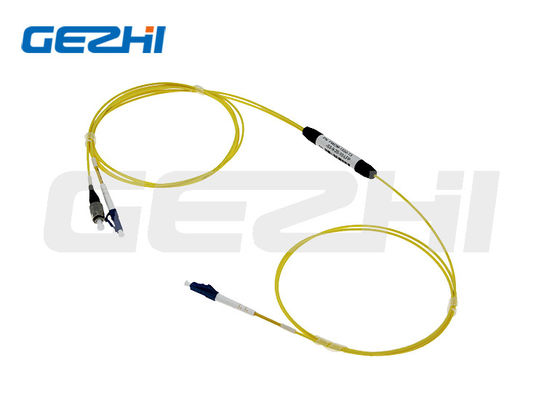

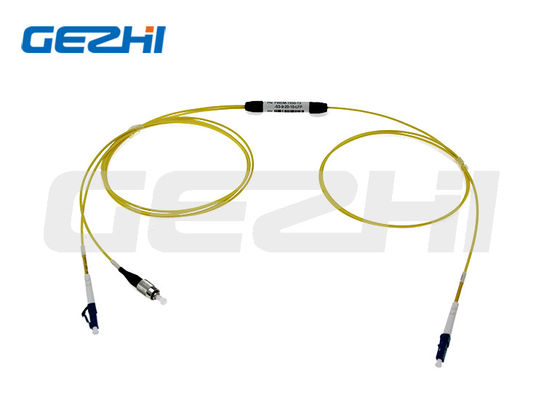

Filtro FWDM multicanal WDM con conector personalizable de longitud de onda de 1470-1610 nm y baja pérdida de inserción

Name: Filtro FWDM multicanal WDM con conector personalizable de longitud de onda de 1470-1610 nm y baja pérdida de inserción
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Fibra óptica FWDM de 3 puertos
Price: 40.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	Fibra óptica FWDM de 3 puertos
Cuota De Producción:	1PC
Precio:	US$22-US$59
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE RoHS,ISO9001

Tipo de modo:

Modo único

Pérdida de inserción:

≤ 2,5 DB

Tipo de conector:

Personalizable

Longitud de onda:

1470-1610nm

Ondulación de banda de paso:

≤0.30dB

Pérdida de devolución:

≥45dB

Derectivity:

≥50dB

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

5000pcs por mes

Resaltar:

Filtro multicanal WDM

FWDM multicanal

Equipo de comunicación de tubo de acero WDM

Descripción del producto

Filtro FWDM de Múltiples Canales para Equipos de Comunicación en Tubo de Acero WDM

Los módulos FTTX Filter WDM se utilizan ampliamente en EDFA, amplificadores Raman, redes WDM e instrumentación de fibra óptica. Basados en la tecnología de Filtro de Película Delgada (TFF), estos dispositivos combinan o separan la luz en diferentes longitudes de onda en un amplio rango. Amplían la capacidad de las fibras individuales para permitir la comunicación bidireccional, lo que los hace ideales para actualizaciones y expansiones de redes ópticas, y para la introducción de nuevos servicios integrales.

Ofrecemos dispositivos de multiplexación por división de longitud de onda (WDM) basados en filtros personalizados, adaptados a bandas de longitud de onda específicas para aplicaciones especializadas. En sistemas GEPON que operan a 1310/1490nm, las señales CATV se entregan a través de la misma fibra utilizando 1550nm, con FWDM sirviendo como punto de mezcla.

Características Clave

Baja Pérdida de Inserción
Alto Aislamiento de Canal
Amplia Banda de Paso
Alta Fiabilidad y Estabilidad
Sin Epoxi en la Ruta Óptica

Aplicaciones

Monitorización de Línea
Telecomunicaciones
Aplicaciones Celulares
Amplificadores de Fibra Óptica
Redes de Acceso
Sistemas WDM Metro
Sistemas WDM de Largo Alcance
Redes Empresariales

Especificaciones Técnicas

Parámetro	Unidad	Valor
Espaciado de Canales	GHz	200
Rango de Longitud de Onda		Canales ITU de banda C o L de 186.6 a 196.1 THz
Banda de Paso	GHz	≥+/- 33
Ondulación de la Banda de Paso de Transmisión	dB	≤0.3
Pérdida de Inserción de Transmisión	dB	≤1.0
Ondulación de la Banda de Paso de Reflexión	dB	≤0.2
Pérdida de Inserción de Reflexión	dB	≤0.4
Aislamiento de Transmisión (Canal Adyacente)	dB	≥30
Aislamiento de Transmisión (Canal No Adyacente)	dB	≥50
Aislamiento de Reflexión	dB	≥13
Pérdida Dependiente de la Polarización	dB	≤0.2
Dispersión de Modo de Polarización	ps	≤0.2
Directividad	dB	≥50
Pérdida de Retorno	dB	≥45
Manejo de Potencia Óptica	mW	≥500
Carga de Tensión	N	≥5
Rango de Temperatura de Operación		-5 a 70°C
Rango de Temperatura de Almacenamiento		-40 a +85°C
Tipo de Fibra		SMF-28e
Dimensión del Paquete	mm	5.5 x 34mm

Todas las especificaciones se basan en dispositivos sin conectores y están garantizadas en longitud de onda, polarización y temperatura.

Dibujo de Dimensiones

Empaquetado del Producto

Las etiquetas:

WDM del filtro 1x2

WDM del filtro 1550nm

multiplexor de la división de la longitud de onda 1490nm
