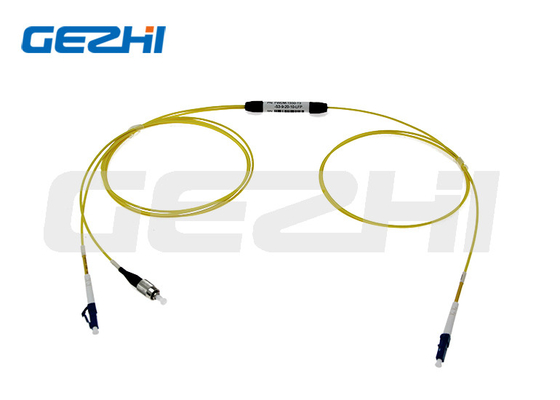

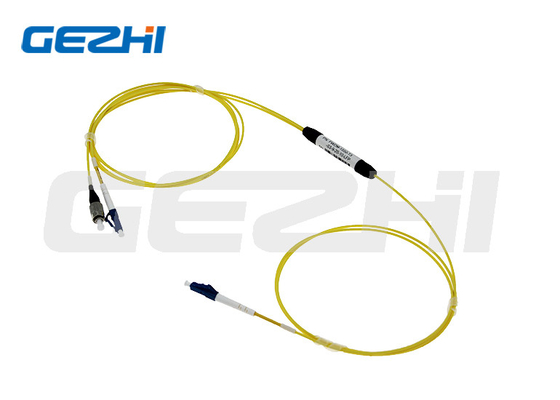

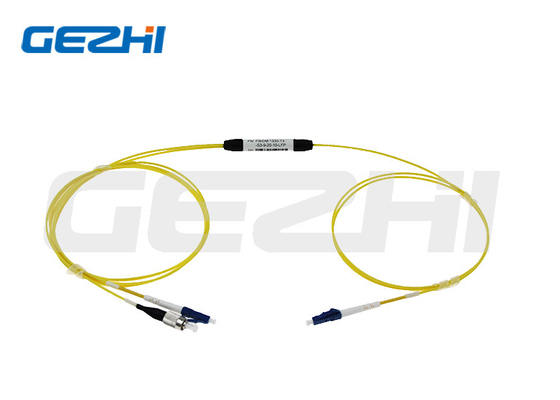

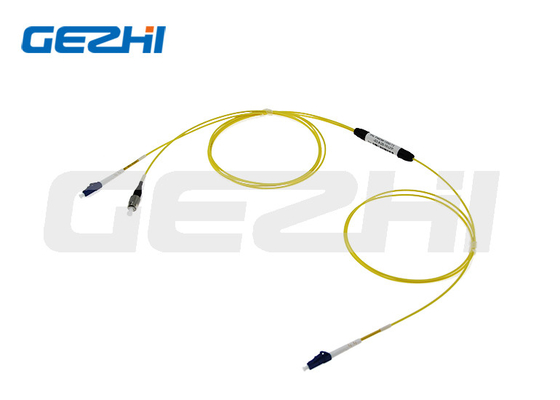

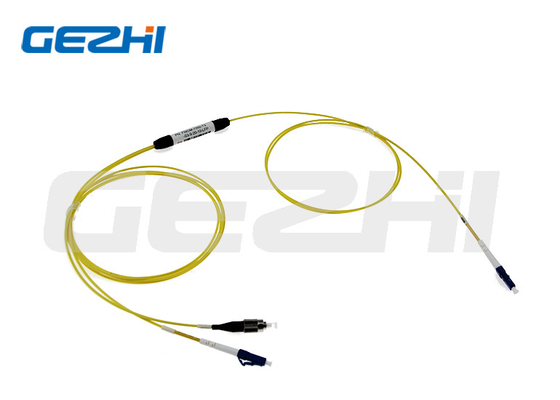

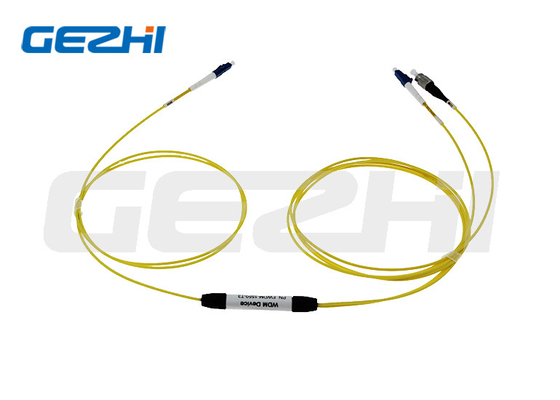

Equipo de comunicación de tubo de acero WDM de filtro multicanal FWDM
Descripción del Producto
El módulo FTTX Filter WDM ampliamente utilizado en EDFA, amplificadores Raman, redes WDM e instrumentación de fibra óptica se basa en la tecnología Thin Film Filter (TFF).El dispositivo combina o separa la luz en diferentes longitudes de onda en un amplio rango de longitudes de onda.Puede expandir la capacidad de una sola fibra para lograr una comunicación bidireccional, de modo que se use ampliamente en la actualización y expansión de la red óptica, o introduzca nuevos negocios integrales, etc.
Proporcionamos dispositivos de filtro de multiplexación por división de longitud de onda (WDM) basados en filtros que se personalizan para las bandas de longitud de onda particulares para sus aplicaciones especiales.Como sabrá, el sistema GEPON en sí funciona en 1310/1490, por lo que la señal CATV aquí se entrega a través de la misma fibra usando 1550nm, y FWDM es un lugar donde todo esto se "mezcla".
Características
Baja pérdida de inserción
Aislamiento de canal alto
Banda de paso ancha
Alta fiabilidad y estabilidad.
Libre de epoxi en camino óptico
Solicitud
Supervisión de línea
telecomunicaciones
Aplicación Celular
Amplificador de fibra óptica
Red de acceso
Sistemas Metro WDM
Sistemas WDM de larga distancia
Redes empresariales
Especificación
| Artículo | Unidad | Parámetros |
| Espaciado de canales | GHz | 200 |
| Rango de onda | Canales ITU de banda C o L de 186,6 a 196,1 THz | |
| banda de paso | GHz | ≥+/- 33 |
| Ondulación de banda de paso de transmisión | dB | ≤0.3 |
| Pérdida de inserción de transmisión | dB | ≤1.0 |
| Ondulación de banda de paso de reflexión | dB | ≤0.2 |
| Pérdida de inserción de reflexión | dB | ≤0.4 |
| Aislamiento de transmisión (canal adj) | dB | ≥30 |
| Aislamiento de transmisión (canal no ajustable) | dB | ≥50 |
| Aislamiento de reflexión | dB | ≥13 |
| Pérdida dependiente de la polarización | dB | ≤0.2 |
| Dispersión del modo de polarización | PD | ≤0.2 |
| directividad | dB | ≥50 |
| pérdida de retorno | dB | ≥45 |
| Manejo de potencia óptica | mW | ≥500 |
| Carga tensora | norte | ≥5 |
| Rango de temperatura de funcionamiento | -5 a 70 | |
| Rango de temperatura de almacenamiento | -40 a +85 0C | |
| tipo de fibra | SMF-28e | |
| Dimensión del paquete | milímetro | 5,5x34mm |
Nota: Todas las especificaciones se basan en los dispositivos sin conectores y están garantizadas
longitud de onda, polarización y temperatura.
Dibujo de dimensiones (mm)
Embalaje del producto
|
|
