| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 96 módulo de Demux del mux del AWG DWDM del canal |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |

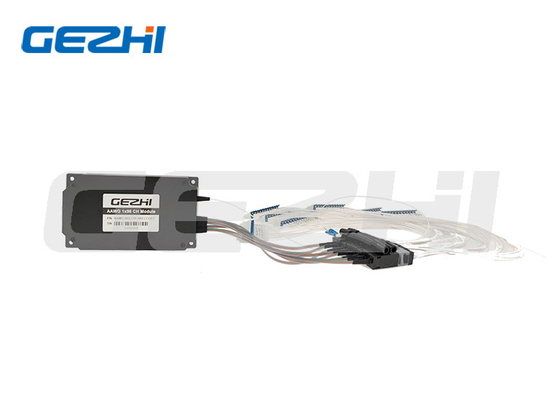

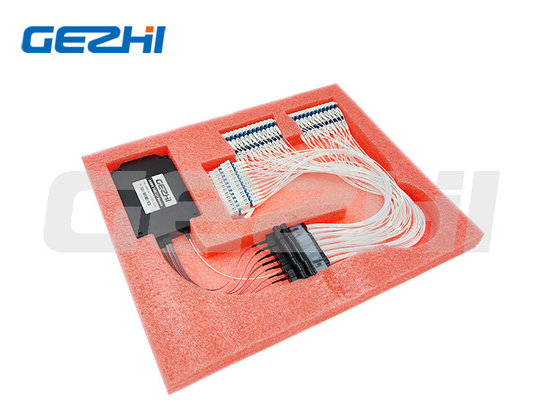

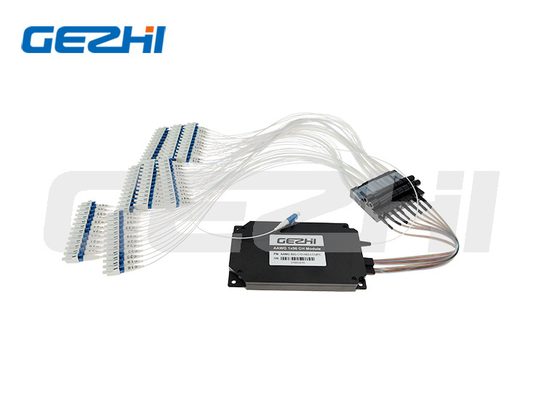

96 módulo del canal AAWG, reja puesta en orden atermal de la guía de onda para la red de DWDM
Descripción del producto
El AWG atermal (AAWG) tiene funcionamiento equivalente a AWG termal estándar (TAWG) sino no requerir ninguna corriente eléctrica para la estabilización. Pueden ser utilizados como reemplazos directos para los filtros de la película fina (módulo de filtro de DWDM) para los casos donde no hay disponible poder, también conveniente para el grado al aire libre de los usos más de -30 a +70 en redes del acceso. El AWG atermal de Gezhi Photonics (AAWG) proporciona funcionamiento óptico excelente, alta confiabilidad, la facilidad de la dirección de la fibra y la solución del ahorro de energía en un paquete compacto.
Características
PDL bajo
Dispersión cromática baja
Pérdida de inserción baja
Telcordia GR-1221-Core calificó
Función de MUX/DEMUX
El diseño atermal, corriente eléctrica no se requiere
Paquete compacto
Número de varios canales
Usos
Óptico añada/multiplexación del descenso
Encaminamiento de la longitud de onda
Transmisión de DWDM
Parámetros técnicos
| Parámetro | unidad | Top plano | Gausiano | Top plano | Gausiano |
| Número de canales | 16/32/40/48 | 80/88/96 | |||
| Espaciamiento de canal | Gigahertz | 50 | 50 | ||
| Frecuencia del canal | Thz | Band=1528.773~1547.316 azul | C band=1526.827~1564.679 | ||
| Band=1545.720~1564.679 rojo | |||||
| Exactitud de la longitud de onda | nanómetro | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| ancho de banda 1db | nanómetro | >0,18 | >0,12 | >0,18 | >0,12 |
| ancho de banda 3db | nanómetro | >0,28 | >0,20 | >0,28 | >0,20 |
| Pérdida de inserción (banda útil) | DB | <4> | <3> | <5> | <4> |
| Interferencia adyacente | DB | >27 | >27 | ||
| Interferencia no adyacente del canal | DB | >30 | >30 | ||
| Interferencia total | DB | >24 | >24 | ||
| Uniformidad de la pérdida de inserción | DB | <1> | <1> | ||
| Pérdida de la polarización | DB | <0> | <0> | <0> | <0> |
| Pérdida de vuelta | DB | >40 | |||
| Dispersión | ps/nm | ±10 | |||
| Temperatura de funcionamiento | ºC | -20~70 | |||
| Tamaño (longitud * anchura * altura) | milímetro | 120*70*12.3 | 130*90*11.3 | ||
|
|
| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 96 módulo de Demux del mux del AWG DWDM del canal |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Detalles Del Embalaje: | Caja de papel |
| Payment Terms: | T/T, Western Union |
96 módulo del canal AAWG, reja puesta en orden atermal de la guía de onda para la red de DWDM
Descripción del producto
El AWG atermal (AAWG) tiene funcionamiento equivalente a AWG termal estándar (TAWG) sino no requerir ninguna corriente eléctrica para la estabilización. Pueden ser utilizados como reemplazos directos para los filtros de la película fina (módulo de filtro de DWDM) para los casos donde no hay disponible poder, también conveniente para el grado al aire libre de los usos más de -30 a +70 en redes del acceso. El AWG atermal de Gezhi Photonics (AAWG) proporciona funcionamiento óptico excelente, alta confiabilidad, la facilidad de la dirección de la fibra y la solución del ahorro de energía en un paquete compacto.
Características
PDL bajo
Dispersión cromática baja
Pérdida de inserción baja
Telcordia GR-1221-Core calificó
Función de MUX/DEMUX
El diseño atermal, corriente eléctrica no se requiere
Paquete compacto
Número de varios canales
Usos
Óptico añada/multiplexación del descenso
Encaminamiento de la longitud de onda
Transmisión de DWDM
Parámetros técnicos
| Parámetro | unidad | Top plano | Gausiano | Top plano | Gausiano |
| Número de canales | 16/32/40/48 | 80/88/96 | |||
| Espaciamiento de canal | Gigahertz | 50 | 50 | ||
| Frecuencia del canal | Thz | Band=1528.773~1547.316 azul | C band=1526.827~1564.679 | ||
| Band=1545.720~1564.679 rojo | |||||
| Exactitud de la longitud de onda | nanómetro | ±0.05 | ±0.05 | ±0.05 | ±0.05 |
| ancho de banda 1db | nanómetro | >0,18 | >0,12 | >0,18 | >0,12 |
| ancho de banda 3db | nanómetro | >0,28 | >0,20 | >0,28 | >0,20 |
| Pérdida de inserción (banda útil) | DB | <4> | <3> | <5> | <4> |
| Interferencia adyacente | DB | >27 | >27 | ||
| Interferencia no adyacente del canal | DB | >30 | >30 | ||
| Interferencia total | DB | >24 | >24 | ||
| Uniformidad de la pérdida de inserción | DB | <1> | <1> | ||
| Pérdida de la polarización | DB | <0> | <0> | <0> | <0> |
| Pérdida de vuelta | DB | >40 | |||
| Dispersión | ps/nm | ±10 | |||
| Temperatura de funcionamiento | ºC | -20~70 | |||
| Tamaño (longitud * anchura * altura) | milímetro | 120*70*12.3 | 130*90*11.3 | ||
