| Brand Name: | GEZHI or OEM |
| Número De Modelo: | módulo de Demux del mux del AWG DWDM del canal 1x96 |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |
Descripción del producto
|

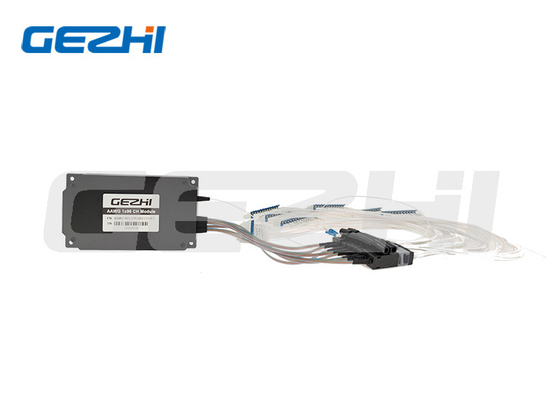

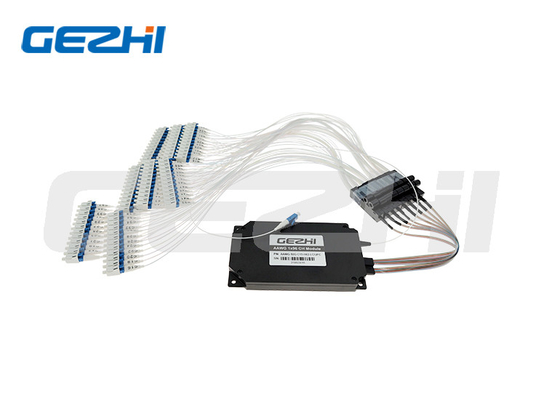

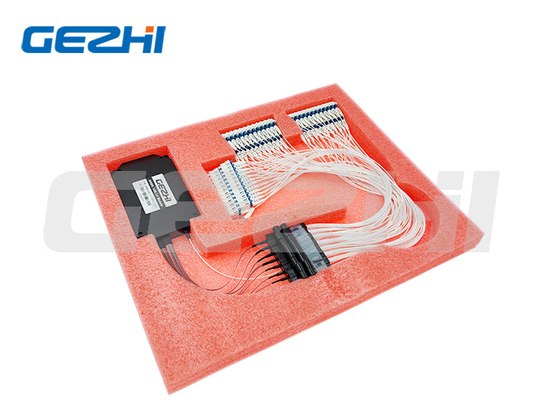

AWG atermal DWDM Mux Demux de 50GHz 96CH
El 96CH Mux Demux es un módulo óptico pasivo de alta densidad, de pequeñas pérdidas e independiente que proporciona la solución excelente para los ahorros de la infraestructura agregando hasta los canales de 96CH DWDM en un solo sitio. Todos los canales 96CH se extienden por la C-banda por el espaciamiento de ITU-T 100GHz entre los canales usando la tecnología de alta calidad de AAWG. Se adapta perfectamente para transportar PDH, el SADO/SONET, servicios de ETHERNET sobre WWDM, CWDM y DWDM en borde del metro y redes ópticos del acceso. Tipo paquete de la fuente de GEZHI Photonics diverso como el paquete de la caja del metal, montado en rack o modificado para requisitos particulares.
|
CARACTERÍSTICAS DE UN VISTAZO
| Canal de alta densidad |
|
Tipo modificado para requisitos particulares del paquete
|
|
Sola fibra o fibra dual disponible
|
|
Altas estabilidad y confiabilidad
|
|
Pérdida de inserción baja
|
Índice técnico
| Parámetro | Unidad | Módulo de AAWG | ||||||||||
| Canal | CH | 32 | 40 | 48 | 80 | 96 | 32 | 40 | 48 | 80 | 96 | |
| Espaciamiento de canal | Gigahertz | 100 | 100 | 100 | 50 | 50 | 100 | 100 | 100 | 50 | 50 | |
| Chip Type | -- | Tipo gausiano | Tipo superior plano | |||||||||
| ancho de banda del canal 1dB | nanómetro | >0,2 | >0,2 | >0,2 | >0,18 | >0,18 | >0,38 | >0,38 | >0,38 | >0,18 | >0,18 | |
| ancho de banda del canal 3dB | nanómetro | >0,4 | >0,4 | >0,4 | >0,28 | >0,28 | >0,58 | >0,58 | >0,58 | >0,28 | >0,28 | |
| Pérdida de inserción | DB | <4> | <4> | <4> | <6> | <6> | <5> | <5> | <5> | <7> | <7> | |
| Interferencia adyacente | DB | >25 | >25 | >25 | >22 | >22 | >25 | >25 | >25 | >22 | >22 | |
| Interferencia no adyacente | DB | >30 | >30 | >30 | >27 | >27 | >30 | >30 | >30 | >27 | >27 | |
| Interferencia total | DB | >22 | >22 | >22 | >20 | >20 | >22 | >22 | >22 | >20 | >20 | |
| Pérdida de vuelta | DB | >40 | ||||||||||
| Ondulación | DB | <0> | ||||||||||
| PDL | DB | <0> | ||||||||||
| PMD | picosegundo | <0> | ||||||||||
| Dispersión cromática | Ps/nm | ±20 | ||||||||||
| Temperatura de funcionamiento | ℃ | -5~+65 | ||||||||||
| Temperatura de almacenamiento | ℃ | -40~+85 | ||||||||||
|
|
