| Brand Name: | GEZHI or OEM |
| Número De Modelo: | FWDM-T15R13/14 |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

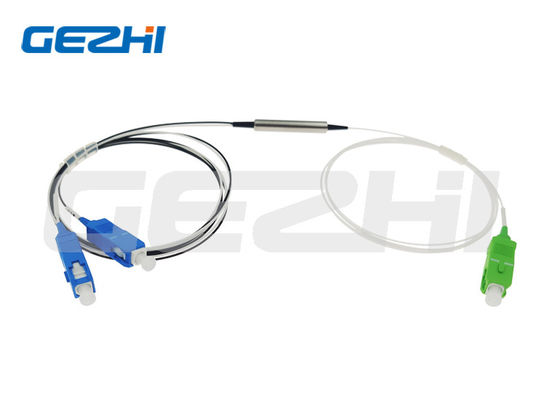

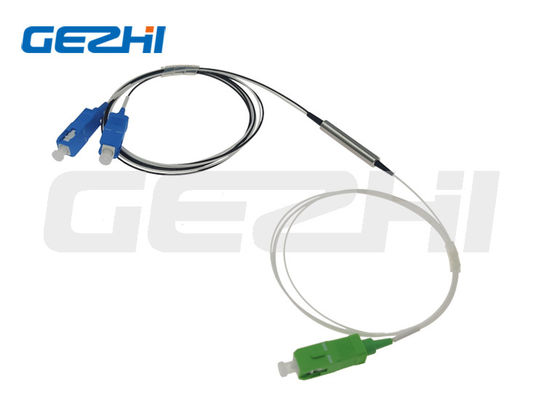

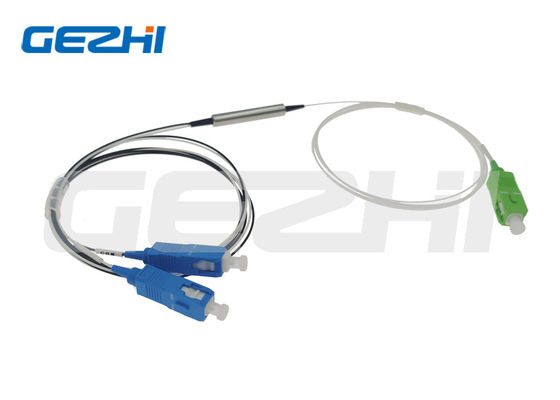

WDM de fibra óptica del FILTRO de FWDM FTTH 1310/1490/1550nm
El WDM es uno del componente de la base en la arquitectura de FTTH. El WDM de FTTH utiliza los filtros de interferencia de la película fina del alto rendimiento para proporcionar funcionamiento sintonizado excepcional. Con la característica bidireccional, puede ser aplicado en unidad del equipo del Ontario y de OLT.
|
Características |
Usos |
|
|
Especificación
| Parámetros | Unidad | Dispositivo de FWDM | ||
| Longitud de onda de funcionamiento T: longitud de onda de la transmisión R: longitud de onda de la reflexión 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanómetro | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Pérdida de inserción | DB | Transmisión: ≤ 0,6 | ||
| Reflexión: ≤ 0,4 | ||||
| Aislamiento del canal de transmisión | DB | ≥ 30 | ||
| Aislamiento del canal de la reflexión | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Estabilidad termal de la longitud de onda | nm/℃ | ≤ 0,003 | ||
| Estabilidad termal de la pérdida de inserción | dB/℃ | ≤ 0,005 | ||
| Pérdida de vuelta | DB | ≥ 45 | ||
| Poder óptico | mW | ≤ 500 | ||
| Temperatura de funcionamiento | ℃ | -10 ~ +70 | ||
| Temperatura de almacenamiento | ℃ | -40 ~ +85 | ||
| Humedad relativa | % | 5 ~ 95 | ||
| Dimensión | milímetro | Φ5.5×35 | 90×20×10 | |
| Nota: 1. el arreglo para requisitos particulares está disponible. 2. especificó sin el conector, y añaden una pérdida adicional 0.2dB por el conector. |
||||
La transmisión 1310nm refleja 1490/1550nm Filtro-basó los multiplexores del WDM
Información el ordenar:
| B | C | D | E | |
| Longitud de onda | Tipo del tubo | Longitud de la fibra (Incluya el conector) |
Conector | Dimensión |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
los 05=0.5m±0.05m el 10=1.0m±0.05m el 15=1.5m±0.05m X= otros |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34m m 4225=Φ4.2×25m m 9021=90×20×10m m X=Customized |
|
|
