| Brand Name: | GEZHI or OEM |
| Número De Modelo: | WDM del filtro |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

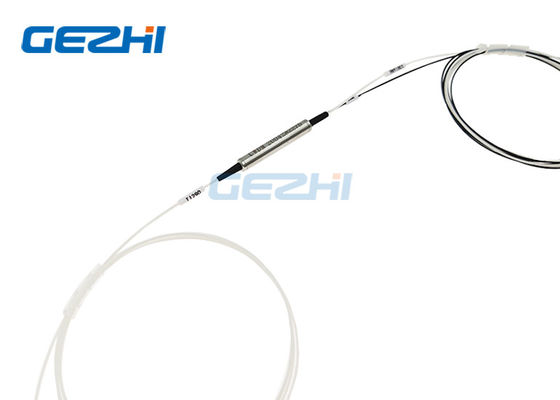

El alto WDM del filtro del aislamiento >50dB transmite 1550nm, refleja 1310 + 1490nm
El WDM triple del alto aislamiento PON basado en tecnología del filtro de la película fina (TFF). se utilizan para partir o combinar dos o más longitudes de onda, generalmente dentro de sistemas de FTTH. Este dispositivo es famoso por el alto aislamiento como el aislamiento >50dB del trasmission, y el aislamiento >35dB del refelction. Ofrecen pérdida de inserción muy baja, pérdida baja de la dependencia de la polarización, y estabilidad ambiental excelente.
Podemos proporcionar el diverso WDM modificado para requisitos particulares del filtro de la longitud de onda.
|
Características |
Usos |
|
|
Especificación
| Parámetro | WDM de T1550nm R1310&1490nm |
|---|---|
| Gama de longitud de onda de funcionamiento (banda de paso) | T1528~1620nm |
| Gama de longitud de onda de funcionamiento (refleje la banda) | 1260-1360 nanómetro y 1480-1500 nanómetro |
| Pérdida de inserción (banda de paso) | DB del ≤ 0,8 |
| Pérdida de inserción (refleje la banda) | DB del ≤ 0,6 |
| Aislamiento (banda de paso) | DB del ≥ 50 |
| Aislamiento (refleje la banda) | DB del ≥ 35 |
| Ondulación | DB del ≤ 0,3 |
| Pérdida de vuelta | DB del ≥ 50 |
| Directividad | DB del ≥ 50 |
| Manejo de la potencia máximo | 300 mW |
| Temperatura de funcionamiento | -5°C ~ +70°C |
| Temperatura de almacenamiento | -40°C ~ +85°C |
| Dimensiones del paquete - tubo flojo de los 900µm o fibra desnuda | 5.5m m (Φ) x 38.0m m (l) |
Note1: Todos los valores especificados están sin los conectores.
Note2: Especificaciones de un rendimiento más alto disponibles a petición.
WDM triple del filtro del alto aislamiento PON
Información el ordenar:
| B | C | D | E | |
| Longitud de onda | Tipo del tubo | Longitud de la fibra (Incluya el conector) |
Conector | Dimensión |
|
Alto tipo del aislamiento de HISOT15R13/14=T1550 R1310/1490 |
25=250um 90=900um 20:2000um 30=3000um X=Others |
los 05=0.5m±0.05m el 10=1.0m±0.05m el 15=1.5m±0.05m X= otros |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5535=Φ5.5×35m m 5538=Φ5.5×38m m 4225=Φ4.2×25m m 9021=90×20×10m m X=Customized |
|
|
