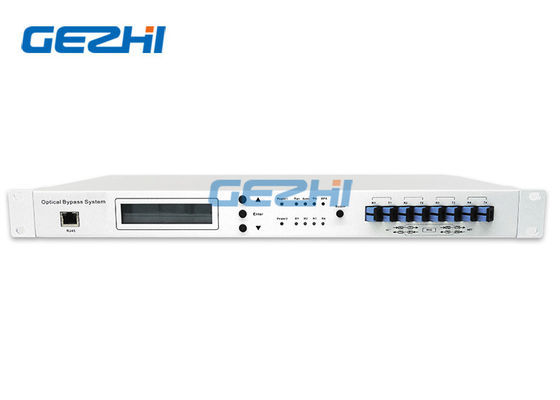

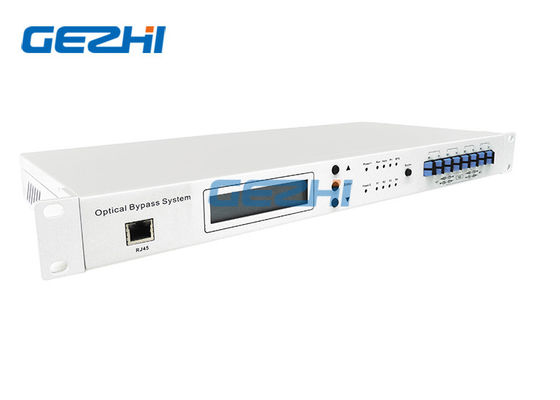

Interruptor óptico de la protección de puente de SC/PC 5W 1550nm para ADM

Interruptor óptico de la protección de puente en la protección de fibra óptica para ADM

En algunas topologías de red, el fracaso del equipo de red o los fallos eléctricos puede tener un impacto no sólo en el tráfico que termina en estos nodos pero también en el resto de la red. La solución más eficaz para tales escenarios es los sistemas de puente que permiten que el tráfico puentee nodos fallados.
La protección óptica de puente es una clase de sistema inteligente del interruptor óptico que puede puentear nodo de la falta en red óptica de la transmisión para evitar avería de la comunicación entera de la red. Puede cambiar automáticamente cuando detecta el fracaso del poder-abajo o de la señal del nodo.

Parámetro técnico

Características

Independiente de la tarifa, del formato y de la longitud de onda de datos.
Altamente configurable caber usos de la red.
Instalación simple, lista para el uso.
Modos revertivos y no-revertivos seleccionables por el usuario.
Enganche del interruptor óptico.
Panel de delante LED y alarma remota.

Uso

Protección de fibra óptica para la transmisión de ADM en cualquier formato de datos.
Protección dedicada óptica para el anillo de la fibra.

El interruptor óptico de la protección de puente proporciona modo el cambiar manual y automático. En modo manual, el sistema cambia la trayectoria óptica basada solamente en los comandos del usuario. En el modo automático, los interruptores del sistema basados en el nivel de poder detectaron y el umbral preestablecido. Bajo modo automático, el sistema se puede fijar para ser modos revertivos o No-revertivos. Bajo modo revertivo, el sistema vuelve a la trayectoria de trabajo automáticamente después de que se despeje la condición de falta. Bajo modo No-revertivo, el sistema no cambia detrás.

Mientras que la necesidad de la protección de puente es intuitiva en redes lineares, otras topologías pueden beneficiarse de ella también. Un caso es las redes de anillo, cuya capacidad autoregenerable se limita a un solo fracaso. Una red de la anillo-topología puede recuperarse de un solo corte de la fibra o fracaso de un solo nodo: el tráfico terminado en un nodo fallado se pierde, pero el resto de la red continúa funcionando. En algunos casos, por ejemplo las redes del metro que están conforme a las inundaciones y a los fallos eléctricos, los fracasos concurrentes múltiples son probables y la resistencia inherente del anillo es escasa. Usando un interruptor de puente en cada nodo ofrece la protección contra los fracasos múltiples, puenteando todos los nodos fallados tan incluso en la situación del fracaso del multi-nodo que el anillo mantendrá su operación autoregenerable. La figura muestra cómo los sistemas de puente pueden proteger un anillo contra fracasos múltiples.
