| Brand Name: | GEZHI or OEM |
| Número De Modelo: | CCWDM-1x18 |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

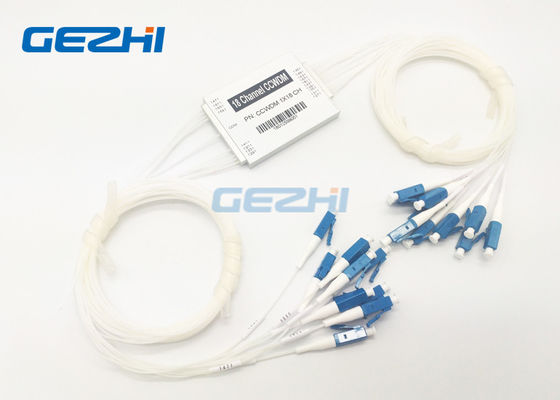

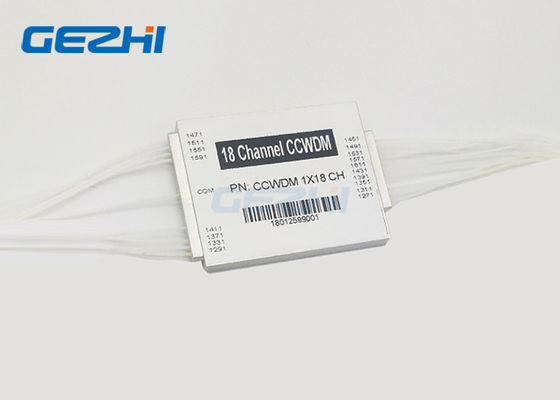

Sola independiente del protocolo de la fibra LC/PC de CCWDM Mux del módulo pasivo del campo
La sola independiente del protocolo de la fibra LC/PC de CCWDM Mux del módulo pasivo del campo de los medios de GEZHI para añadir capacidad a su red de la fibra óptica sin la instalación de la fibra adicional. Proporciona ancho de banda creciente y los ingresos crecientes de la planta fibrosa de la herencia en uno de los paquetes más pequeños de la industria. Basan a la sola independiente del protocolo de la fibra LC/PC de CCWDM Mux del módulo pasivo del campo en la tecnología y el metal del filtro de la película fina que enlazan el empaquetado microóptico.
Puede substituir productos de CWDM se utiliza en telecomunicaciones, redes corporativas, redes de PON, la televisión por cable y otros campos. La pérdida de inserción más baja hace que el módulo de CCWDM tiene atenuación más baja de la señal cuando está utilizada, de tal modo reduciendo los requisitos de alimentación del transmisor de la señal.
|
Características |
Usos |
|
|
Especificaciones
| Parámetro | 10 Ch | 12Ch | 14 Ch | 16Ch | 18Ch | |
| Longitud de onda de funcionamiento (nanómetro) | 1260~1620 | |||||
| Longitud de onda del canal (nanómetro) | 1270,1290,…, 1590,1610, o 1271,1291,…, 1591,1611 | |||||
| Espaciamiento de canal (nanómetro) | 20 | |||||
| Banda útil de canal (nanómetro) | CWL+/-6.5nm | |||||
| Pérdida de inserción (DB) | ≤1.5 | ≤1.5 | ≤1.8 | ≤1.8 | ≤2.0 | |
| Ondulación del canal (DB) | ≤0.4 | |||||
| Aislamiento (DB) | Adyacente | >30 | ||||
| No adyacente | >40 | |||||
| Dispersión del modo de la polarización (picosegundo) | ≤0.2 | |||||
| Pérdida del dependiente de la polarización | ≤0.2 | |||||
| Directividad (DB) | >45 | |||||
| Pérdida de vuelta (DB) | >45 | |||||
| Manejo de la potencia máximo (mW) | 500 | |||||
| Temperatura de funcionamiento (℃) | -5~+70 | |||||
| Temperatura de almacenamiento (℃) | -40~85 | |||||
| Tipo de la fibra | G657A1 | |||||
| Conector | TBD | |||||
| Dimensión del paquete (milímetros) | L55 x W35 x H8 | L55 x W45 x H8 | ||||
Sola independiente del protocolo de la fibra LC/PC de CCWDM Mux del módulo pasivo del campo
Información el ordenar
| Configuración | Canal no. | Tipo de la coleta | Longitud de la fibra | Declinación (milímetros) | Conector |
| CC=CCWDM |
Canal 10=10 41=4+UPG Canal 80=8 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
los 0=0.5m el 1=1m |
1= L55 x W35 xH8 2= L55 x W45 xH8
|
0=None 5=LC/APC 7=others |
Tecnología única del Libre-espacio
La sola independiente del protocolo de la fibra LC/PC de CCWDM Mux del módulo pasivo del campo adopta la tecnología del Libre-espacio, que utiliza la propagación ligera en espacio libre sin hilos para transmitir datos. Dentro del dispositivo, los canales de señal adyacentes son conectados en cascada por el haz paralelo en vez de la fibra. Esto ahorra mucho espacio para la caja del paquete, y la ejecución única también ayuda a CCWDM Mux Demux con pérdida de inserción baja.
1x18 CCWDM escogen la solución de la fibra
Sola independiente del protocolo de la fibra LC/PC de CCWDM Mux del módulo pasivo del campo
Dibujo industrial
TIPO 1
TIPO - 2
|
|
