| Brand Name: | GEZHI or OEM |
| Número De Modelo: | CCWDM-8CH |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

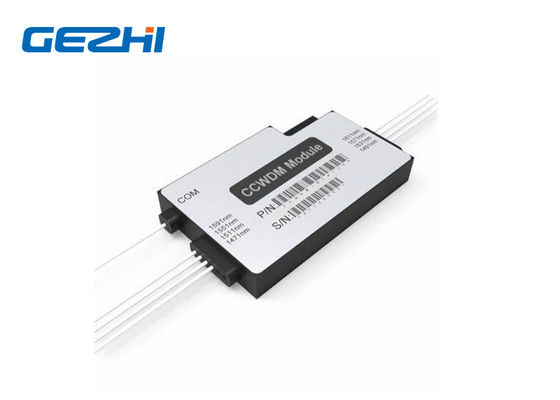

1x8 multiplexor óptico de la mini fibra de los módulos del acuerdo CWDM
El módulo de los canales CCWDM de GEZHI 8 es CWDM compacto (multiplexación de división de longitud de onda gruesa compacta), que es una tecnología de la multiplexación de división de longitud de onda basada en TFF (filtro de la película fina). Trabaja igual que el módulo de CWDM, salvo que CCWDM utiliza la tecnología espacial libre, comparada con el método de conexión en cascada de la fibra común de CWDM, comparado con el módulo de CWDM, el tamaño del paquete de CCWDM es pequeño la pérdida de inserción es grandemente más bajo y la consistencia es mejor; puede substituir productos de CWDM se utiliza en telecomunicaciones, redes corporativas, redes de PON, la televisión por cable y otros campos. La pérdida de inserción más baja hace que el módulo de CCWDM tiene atenuación más baja de la señal cuando está utilizada, de tal modo reduciendo los requisitos de alimentación del transmisor de la señal.
|
Características |
Usos |
|
|
Especificaciones
| Parámetro | 4 Ch | 4+UPG | 8 Ch | 8+UPG1 | 8+UPG2 | ||
| Longitud de onda de funcionamiento (nanómetro) | 1260~1620 | ||||||
| Longitud de onda del canal (nanómetro) | 1270,1290,…, 1590,1610, o 1271,1291,…, 1591,1611 | ||||||
| Gama de longitud de onda del puerto de UPG (nanómetro) | NA | TBD | NA | 1260~1360 | 1260~1457 | ||
| Espaciamiento de canal (nanómetro) | 20 | ||||||
| Banda útil de canal (nanómetro) | CWL+/-6.5nm | ||||||
| Pérdida de inserción (DB) * | ≤1.6 | ≤1.6 | ≤2.2 | ≤2.2 | ≤2.5 | ||
| Ondulación del canal (DB) | ≤0.3 | ||||||
| Aislamiento (DB) | Adyacente | >30 | |||||
| No--adjacen | >40 | ||||||
| Aislamiento de UPG (DB) | NA | >15 | NA | >15 | >15 | ||
| Dispersión del modo de la polarización (picosegundo) | ≤0.2 | ||||||
| Pérdida dependiente de la polarización (DB) | ≤0.2 | ||||||
| Directividad (DB) | >45 | ||||||
| Pérdida de vuelta (DB) | >45 | ||||||
| Manejo de la potencia máximo (mW) | 500 | ||||||
| Temperatura de funcionamiento (℃) | -40~+75 | ||||||
| Temperatura de almacenamiento (℃) | -40~+85 | ||||||
| Tipo de la fibra | G657A1 | ||||||
| Conector | TBD | ||||||
| Dimensión del paquete (milímetros) | L55 x W35 x H8 o L46 x W28 x H6 | ||||||
Información el ordenar
| Configuración | Canal no. | Tipo de la coleta | Longitud de la fibra | Declinación (milímetros) | Conector |
| CC=CCWDM |
Canal 40=4 41=4+UPG Canal 80=8 81=8+UPG1 82=8+UPG2 ...... |
0=250um 1=900um
|
los 0=0.5m el 1=1m |
1= L55 x W35 xH8 2=L46 x W28 x H6 |
0=None 5=LC/APC 7=others |
Tecnología única del Libre-espacio
1x8 el multiplexor óptico de la mini fibra de los módulos del acuerdo CWDM adopta la tecnología del Libre-espacio, que utiliza la propagación ligera en espacio libre sin hilos para transmitir datos. Dentro del dispositivo, los canales de señal adyacentes son conectados en cascada por el haz paralelo en vez de la fibra. Esto ahorra mucho espacio para la caja del paquete, y la ejecución única también ayuda a CCWDM Mux Demux con pérdida de inserción baja.
1x8 multiplexor óptico de la mini fibra de los módulos del acuerdo CWDM
Dibujo industrial
TIPO 1
TIPO - 2
|
|
