| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 1x2FWDM |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

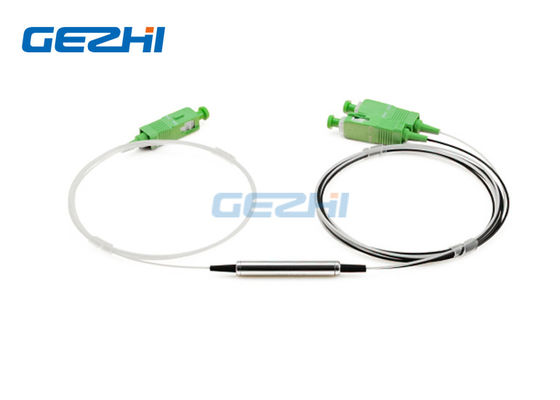

La transmisión 1310nm refleja los multiplexores Filtro-basados 1490/1550nm del WDM
FWDM, se conoce como el WDM Filtro-basado o WDM del filtro. Se basa en la tecnología de (TFF) del filtro de la película fina. El WDM del filtro se utiliza extensivamente en las redes del WDM, EDFA, amplificadores de Raman, e instrumentación de la fibra óptica. El dispositivo combina o separa la luz en diversas longitudes de onda en una gama de longitud de onda ancha. Ofrecen pérdida de inserción muy baja, pérdida baja de la dependencia de la polarización, el alto aislamiento y la estabilidad ambiental excelente.
La familia de producto del FWDM de GEZHI cubre después de las ventanas de la longitud de onda de uso general en sistemas de fibra óptica
|
Características |
Usos |
|
|
Especificación
| Parámetros | Unidad | Dispositivo de FWDM | ||
| Longitud de onda de funcionamiento T: longitud de onda de la transmisión R: longitud de onda de la reflexión 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20 |
nanómetro | 1 | T1550 R1310/1490 | |
| 2 | T1490 R1310/1550 | |||
| 3 | T1310 R1490/1550 | |||
| 4 | T1550/1610 R1310/1490 | |||
| 5 | T1550/1625 R1310/1490 | |||
| 6 | T1625 R1310/1490/1550 | |||
| 7 | T1650 R1310/1490/1550 | |||
| Pérdida de inserción | DB | Transmisión: ≤ 0,6 | ||
| Reflexión: ≤ 0,4 | ||||
| Aislamiento del canal de transmisión | DB | ≥ 30 | ||
| Aislamiento del canal de la reflexión | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Estabilidad termal de la longitud de onda | nm/℃ | ≤ 0,003 | ||
| Estabilidad termal de la pérdida de inserción | dB/℃ | ≤ 0,005 | ||
| Pérdida de vuelta | DB | ≥ 45 | ||
| Poder óptico | mW | ≤ 500 | ||
| Temperatura de funcionamiento | ℃ | -10 ~ +70 | ||
| Temperatura de almacenamiento | ℃ | -40 ~ +85 | ||
| Humedad relativa | % | 5 ~ 95 | ||
| Dimensión | milímetro | Φ5.5×34 | Φ4.2×25 | 90×20×10 |
| Nota: 1. el arreglo para requisitos particulares está disponible. 2. especificado sin el conector, y añada una pérdida adicional 0.2dB por el conector. |
||||
Represente A está para T13/R15, T14/R1315, WDM del filtro de T1415/R13 FTTX
La imagen B está para T15/R13, T13/R1415, T15/R1314, WDM del filtro de T1314/R15 FTTX
La transmisión 1310nm refleja los multiplexores Filtro-basados 1490/1550nm del WDM
Información el ordenar:
| A | B | C | D | E |
| Longitud de onda | Tipo del tubo | Longitud de la fibra (Incluya el conector) |
Conector | Dimensión |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
los 05=0.5m±0.05m el 10=1.0m±0.05m el 15=1.5m±0.05m X= otros |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34m m 4225=Φ4.2×25m m 9021=90×20×10m m X=Customized |
|
|
