| Brand Name: | GEZHI or OEM |
| Número De Modelo: | FSW-1x16R |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 2-7 días del trabajo |
| Payment Terms: | T/T, Western Union |

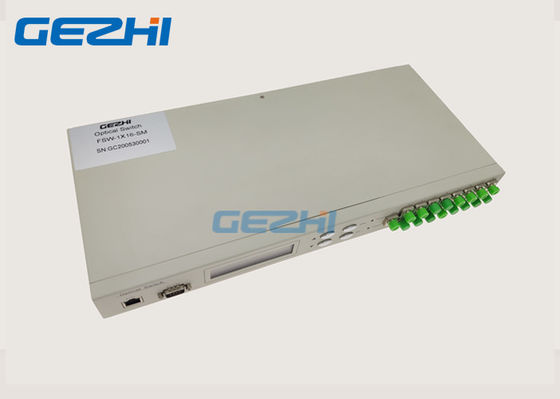

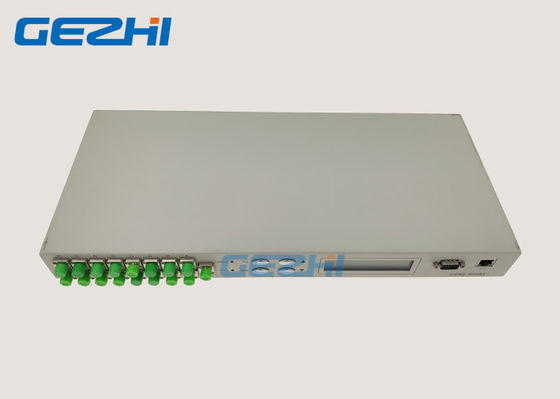

Benchtop/equipo programable del interruptor óptico del chasis 1x16 del soporte de estante
GEZHI Benchtop/equipo programable del interruptor óptico del chasis 1x16 del soporte de estante hasta 16port con pérdida rápida del tiempo de la transferencia, de alta calidad y baja de inserción. Este equipo programable del interruptor óptico del chasis 1x16 del soporte de Benchtop/de estante es un dispositivo funcional que controlando y cambiando la ruta óptica. Su poder controlada vía el puerto RS232, el puerto Ethernet y el auto explorados en cierta frecuencia o seleccionados manualmente de panel de delante. En sistema óptico de la transmisión por fibras ópticas, se utiliza para controlar óptico de la ruta, el LAN, la fuente de luz/el detector que cambia, y protegiendo el cambio de Ethernet etc. En sistema de prueba de fibra óptica, se utiliza para la prueba de fibra óptica y de fibra óptica del dispositivo, la prueba de la red, la prueba al aire libre del cable óptico y la detección de fibra óptica.
Características
El panel de pantalla LED. Representación visual, operación conveniente.
El canal y el intervalo de tiempo de la exploración automática pueden ser puestos.
Gestión remota del control RS232 y de Ethernet
Pérdida de inserción baja, transferencia rápida
Usos
Prueba del sistema
Especificación
| Modelo | FSW-1XN (N<16> |
| Longitud de onda de trabajo | 1260 ~ 1650nm |
| Longitud de onda de la prueba | 1310nm, 1550 nanómetro |
| Pérdida de inserción | ≤1.2dB |
| Repetidor | DB ≤±0.02 |
| Pérdida de vuelta | ≥50dB |
| Interferencia | ≥55dB |
| WDL | ≤0.25 |
| PDL | ≤0.05 |
| Cambie las épocas | ≤ 10ms (canales adyacentes) |
| Tipo de fibra óptica | SM (9/125um) |
| Tipo del conector | FC/APC |
| Supervise el puerto | RJ45, RS-232 |
| Fuente de alimentación | CA: 85 ~ 264 V (50/60Hz) |
| Temperatura de la operación | -20 ~ + 70℃ |
| Temperatura de almacenamiento | -40 ~ + 85°C |
| Tipo del caso | 19' 1U (483×200×44m m) |

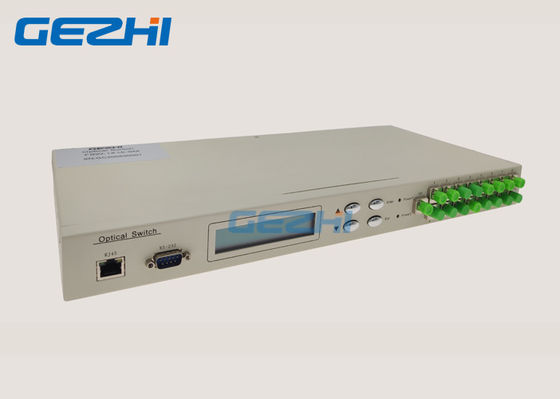

El panel a explicar:
(1), RJ45-Port para Ethernet, puerto de RS-232-Serial: Puerto para supervisar.
(2), puertos ópticos: El puerto de entrada de COM, 1, 2, 3,4 indica la partición individual.
(3), pantalla de la LCD-exhibición: Exhibiendo para la dirección del equipo, del canal actual y de la información relacionada.
(4), ▲--Up; ▼--Down; Entrar-confirme; Salida-cancelación.
Panel trasero
(1), poder: Indicación para la fuente de alimentación de trabajo. (Solo poder o poder dual disponible)
Diagrama ligero interno de la trayectoria
Diagrama de la trayectoria de haz interna para el interruptor de la fibra óptica 1xN
Interfaz de comunicaciones
(1), RS-232
Cuando está conectado con el ordenador, el crosswire del puerto serie DB9 de ambos extremos debe ser aplicado. Significa que #2, cable #3 de ambos extremos se debe conectar cruzó, el cable #5 debe ser el lindar articulado, y el resto se podría dejar hacia fuera.
(2), RJ45
Cuando está conectado con el ordenador a través del interruptor, a través de líneas debe ser aplicado. (La orden exacta es 1 blanco anaranjado, 2 la naranja, 3 el blanco verde, 4 el azul, marrón 5 el blanco azul, 6 el verde, 7 el blanco marrón, 8.)
Cuando está conectado con el ordenador directamente, el crosswire debe ser aplicado. (Un extremo es 1 blanco anaranjado, 2 naranja, 3 blanco verde, 4 azul, 5 blanco azul, 6 verde, 7 blanco marrón, marrón 8. Otro extremo es 1 blanco verde, 2 el verde, 3 el blanco anaranjado, 4 el azul, el marrón 5 el blanco azul, 6 - la naranja, 7 - blanco marrón, 8.)
