| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 1x2-FWDM |
| Cuota De Producción: | 1PC |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |

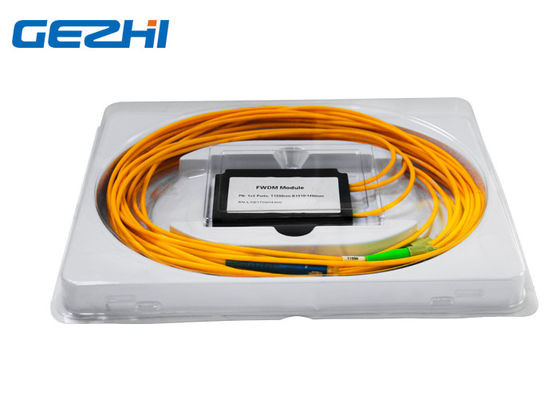

1x2 vira la transmisión 1550nm Reflction 1310&1490nm del módulo hacia el lado de babor de FWDM
El 1x2 de GEZHI vira el módulo del WDM hacia el lado de babor del filtro de FTTX usado extensivamente en los amplificadores de Raman, EDFA, fibras ópticas instrumentación y redes del WDM. Se basa en la tecnología de (TFF) del filtro de la película fina. El dispositivo combina o separa la señal (1310/1490/1550nm) en diversas longitudes de onda en una gama de longitud de onda ancha. 1x2 el módulo de los puertos FWDM puede ampliar la capacidad de una sola fibra de alcanzar la comunicación bidireccional, de modo que ampliamente utilizado en la extensión y la mejora ópticas de red, o introduzca el nuevo negocio completo etc.
GEZHI proporciona 1x2 el módulo de los puertos FWDM que se modifica para requisitos particulares a las bandas particulares de la longitud de onda para sus usos especiales. Pues usted puede ser que sepa, el sistema sí mismo de GEPON trabaja 1310 /1490, así que la señal de CATV aquí se entrega sobre la misma fibra usando 1550nm, y está un lugar el módulo de los puertos FWDM del 1x2 de GEZHI donde todos este get “mezclados”.
Características
Pérdida de inserción baja
PDL bajo
El epóxido óptico de la trayectoria libera
Alto aislamiento del canal
Gama de longitud de onda de funcionamiento ancha
Estabilidad ambiental excelente
Telcordia obediente
Usos
Sistema de comunicación de fibra óptica
CATV
Sistema del WDM
EDFA, amplificador etc.
Lasers de la fibra
Especificación
| Parámetros | Unidad | Dispositivo de FWDM | ||
| Longitud de onda de funcionamiento 1310±50,1490±10, 1550±10 |
nanómetro |
T1550 R1310/1490 |
||
| Pérdida de inserción | DB | Transmisión: ≤ 0,6 | ||
| Reflexión: ≤ 0,4 | ||||
| Aislamiento del canal de transmisión | DB | ≥ 30 | ||
| Aislamiento del canal de la reflexión | DB | ≥ 17 | ||
| PDL | DB | ≤ 0,1 | ||
| Estabilidad termal de la longitud de onda | nm/℃ | ≤ 0,003 | ||
| Estabilidad termal de la pérdida de inserción | dB/℃ | ≤ 0,005 | ||
| Pérdida de vuelta | DB | ≥ 45 | ||
| Poder óptico | mW | ≤ 500 | ||
| Temperatura de funcionamiento | ℃ | -10 ~ +70 | ||
| Temperatura de almacenamiento | ℃ | -40 ~ +85 | ||
| Humedad relativa | % | 5 ~ 95 | ||
| Dimensión | milímetro | 100x80x10m m | ||
| Nota: 1. el arreglo para requisitos particulares está disponible. 2. especificado sin el conector, y añada una pérdida adicional 0.2dB por el conector. |
||||
Información el ordenar:
| A | B | C | D | E |
| Longitud de onda | Tipo del tubo | Longitud de la fibra (Incluya el conector) |
Conector | Dimensión |
|
T15R13/14=T1550 R1310/1490 T14R13/15=T1490 R1310/1550 T13R14/15=T1310 R1490/1550 T15/16R13/14=T1550/1610R1310/1490 X=Others |
25=250um 90=900um 20:2000um 30=3000um X=Others |
los 05=0.5m±0.05m el 10=1.0m±0.05m el 15=1.5m±0.05m X= otros |
00=None FP=FC/PC FA=FC/APC SP= SC/PC SA=SC/APC STP=ST/PC STA=ST/APC LP=LC/PC LA=LC/APC X=Others |
5534=Φ5.5×34m m 4225=Φ4.2×25m m 9021=90×20×10m m X=Customized |
1x2 vira el módulo de FWDM hacia el lado de babor
|
|
