interruptor de la fibra óptica de 1x32 SM

interruptor de la fibra óptica de 1x32 SM

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	interruptor de la fibra óptica 1x32
Cuota De Producción:	1PC
Precio:	Negociable
Delivery Time:	2-7 días del trabajo
Condiciones De Pago:	T/T, Western Union

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

CE RoHS ISO9001

Nombre de producto:

interruptor de la fibra óptica 1x32

Longitud de onda:

1310&1550nm

Interfaz:

Poder óptico:

500mW

Conector:

Verde de FC/APC

Red de anillo

Detalles de empaquetado:

2pcs en una espuma con la caja plástica

Capacidad de la fuente:

60000pcs por mes

Resaltar:

módulo óptico de la fibra 1x32

interruptores ópticos de la fibra 1550nm

equipo óptico de la fibra 500mW

Descripción del producto

interfaz de fibra óptica 1310/1550nm FC/PC de TTL del módulo de interruptor de 1x32 SM

El interruptor de fibra óptica de GEZHI 1x32 SM es una clase de equipo ligero del control de trayectoria. Puede realizar la transferencia de varios canales de la trayectoria de la luz de la fibra óptica. El interruptor de fibra óptica 1x32 es diseño modularizado con la función autoverificadora de la avería de circuito de impulsión. Se utiliza para la selección multi de la fuente de luz/del detector, la supervisión de varios canales de la fibra, y la protección de fibra óptica etc de la trayectoria en el sistema de transmisión de fibra óptica. Además, también se utiliza en el sistema de prueba de fibra óptica para la fibra óptica de la prueba del cable al aire libre y el sistema de vigilancia óptico componente relacionado del prueba y de puntos múltiples de los sensores.

GEZHI también puede suministrar el interruptor óptico montado en rack de 1x32 2x32, por supuesto, el interruptor óptico modificado para requisitos particulares está disponible.

Características

Confiabilidad de pequeñas pérdidas y alta

Interfaz paralela (TTL)

Diseño modularizado

Función autoverificadora de la avería de circuito de impulsión

De epoxy-libre en la trayectoria óptica

Usos

Ring Network

Prueba de la fibra, componente óptico
Control remoto en red óptica

Especificación

Parámetro	Valores de parámetro
Modelo	OSW-1X32
Pérdida de inserción	DB ≤0.8
Gama de longitud de onda	1260~1650 nanómetro
Longitud de onda de la prueba	1310/1550 nanómetro
Tipo de la fibra	SM, 9/125um (SMF-28)
Pérdida de vuelta	DB ≥50
Interferencia	DB del ≥ 70
PDL	DB ≤0.05
WDL	DB ≤0.25
TDL	DB ≤0.25
Repetibilidad	DB ≤0.02
Curso de la vida	> 107
Tiempo que cambia	ms ≤8 (adyacente)
Poder óptico	≤500 mW
Conector	FC/PC
Modo de control	TTL
Fuente de alimentación de trabajo	5V/500 mA
Producto Sze	135 x 64 x 46
Temperatura de funcionamiento	-20 ℃ al ℃ +70
Temperatura de funcionamiento	-40 ℃ al ℃ +85

Nota: 1. el arreglo para requisitos particulares está disponible.

Pin Specifications

Conector macho DB-15
Pin No.	I / O	Señal	Descripción
2	Entrada	D0	D0~ D5 es la selección de canal Bit0~Bit5, D0 es bajo, D5 es alto
3	Entrada	D1
4	Entrada	D2
5	Entrada	D3
6	Entrada	D4
11	Entrada	RESET	TTL, reset bajo para canalizar 0. El nivel significa que los pedazos de la selección de canal es eficaz.
7	Hacia fuera	LISTO	TTL, listo (High=Not listo, Low=Ready)
8	Hacia fuera	ERROR	TTL, error O fracaso, (error de High=Error, de Low=No)
1,9	Poder	Tierra	Tierra
12	Poder	VCC1	VDC del motor del 5.0±5% de fuente de alimentación (500mA máximos)
15	Poder	VCC2	VDC del circuito del 5.0±5% de fuente de alimentación (50mA máximos)
4,6,7,8,10,13,14	NC	NC	vacante

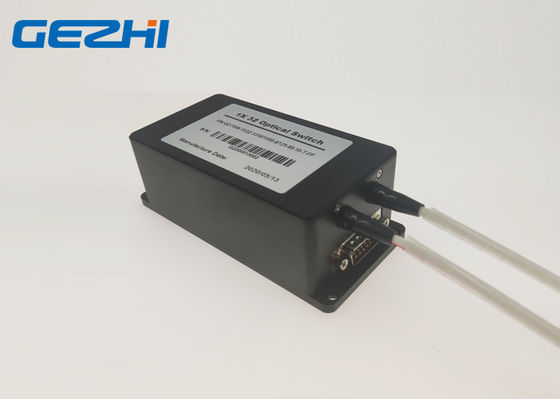

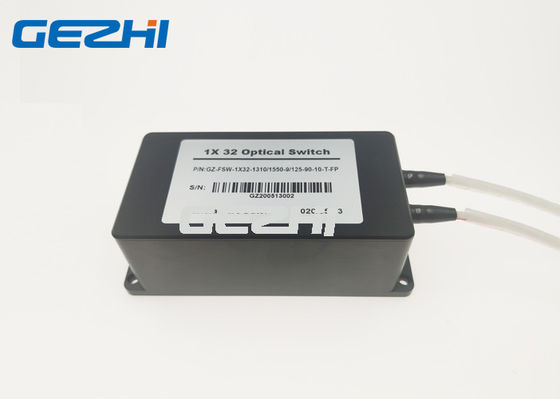

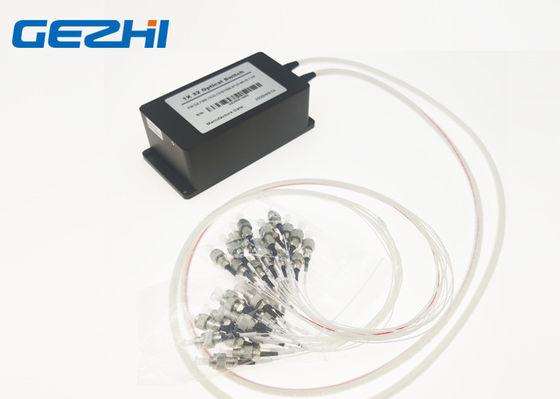

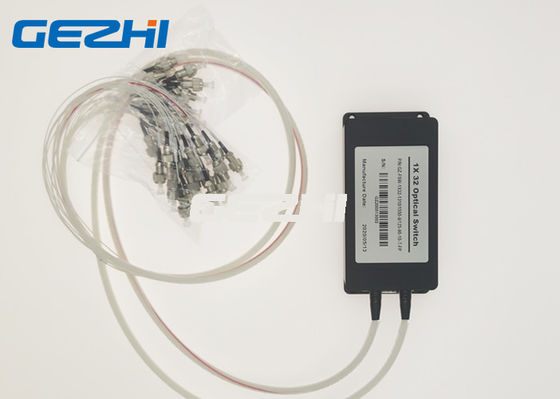

imagen del interruptor óptico 1x32

interruptor de la fibra óptica de 1x32 SM 0
