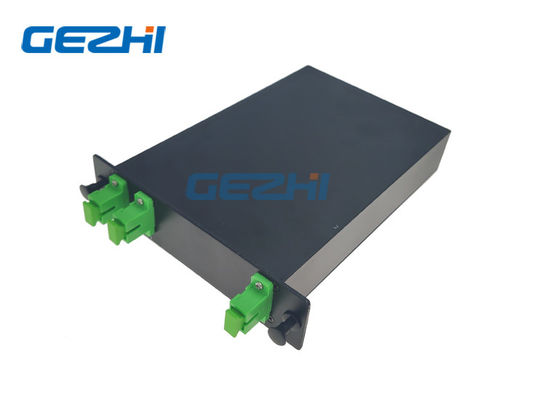

WDM triple del filtro de la multiplexación de división de longitud de onda del puerto FTTH

Name: WDM triple del filtro de la multiplexación de división de longitud de onda del puerto FTTH
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: FWDM
Price: 7.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	FWDM
Cuota De Producción:	1PC
Precio:	Negociable
Delivery Time:	5-8 días del trabajo
Condiciones De Pago:	T/T, Western Union

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

CE RoHS,ISO9001

Nombre de producto:

WDM DE FTTH

Longitud de onda:

1310&1490&1550

Puerto:

Triple

Paquete:

Casete de LGX

Conector:

SC/APC

Uso:

CATV

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

100000Channel por mes

Resaltar:

WDM de 1550nm FTTH

WDM triple del puerto FTTH

Dispositivo de FTTH FWDM

Descripción del producto

dispositivos Filtro-basados del filtro de la multiplexación de división de longitud de onda (WDM)

Los dispositivos Filtro-basados del filtro de la multiplexación de división de la longitud de onda de GEZHI (WDM) utilizaron tecnología del filtro de la fino-película. Ella multiplexa y la longitud de onda del demultiplexor tres en 1310, 1490 y 1550nm que lleven la voz, los datos y los servicios del vídeo. Los dispositivos Filtro-basados del filtro de la multiplexación de división de longitud de onda (WDM) combinan y separan la luz para realizar señales de comunicación bidireccionales en la longitud de onda 1310/1490/1550nm en una gama del wid. Sus usados en los sistemas de FTTH del “Triple Play” con 1 a 2 viran la configuración hacia el lado de babor. 3wavelengths se alimentan en el dispositivo a través del puerto de entrada común, una longitud de onda se reflejan a partir de un puerto de salida, simultáneamente, el otro paso de 2 longitudes de onda a través del dispositivo en el otro puerto de salida.

Características

Usos

Ancho de banda amplio
Alto aislamiento
Pérdida de inserción baja
Alto aislamiento de la confiabilidad y del canal

CATV
Transmisores y lasers de la fibra
Sola transmisión de Direction/Bi-direction
Línea supervisión
FTTX

1310/1550nm FWDM - para las comunicaciones ópticas del WDM o de DWDM
1310/1490/1550nm FWDM - para PON, FTTX y el instrumento de la prueba
1310/1550/1625nm FWDM - para probar fibras activas en servicio
1310/1490/1550/1625nm FWDM - para combinar o separar el canal 1625nm con tres la longitud de onda triple 1310nm, 1490nm y 1550nm para poder añadir el canal 1625nm en el sistema triple existente de FTTH
1480/1550nm FWDM - para el amplificador óptico de alta potencia de DWDM y EDFA
1510/1550nm FWDM - para las redes ópticas de varios canales de DWDM
980/1550nm FWDM - para el alto amplificador óptico del rendimiento DWDM y el amplificador de EDFA

Especificación

Parámetros	Unidad	Dispositivo de FWDM
Longitud de onda de funcionamiento T: longitud de onda de la transmisión R: longitud de onda de la reflexión 1310±50,1490±10, 1550±10 1610±10, 1625±25, 1650±20	nanómetro	1	T1550 R1310/1490
		2	T1490 R1310/1550
		3	T1310 R1490/1550
		4	T1550/1610 R1310/1490
		5	T1550/1625 R1310/1490
		6	T1625 R1310/1490/1550
		7	T1650 R1310/1490/1550
Pérdida de inserción	DB	Transmisión: ≤ 0,6
		Reflexión: ≤ 0,4
Aislamiento del canal de transmisión	DB	≥ 30
Aislamiento del canal de la reflexión	DB	≥ 17
PDL	DB	≤ 0,1
Estabilidad termal de la longitud de onda	nm/℃	≤ 0,003
Estabilidad termal de la pérdida de inserción	dB/℃	≤ 0,005
Pérdida de vuelta	DB	≥ 45
Poder óptico	mW	≤ 500
Temperatura de funcionamiento	℃	-10 ~ +70
Temperatura de almacenamiento	℃	-40 ~ +85
Humedad relativa	%	5 ~ 95
Dimensión	milímetro	Φ5.5×34	Φ4.2×25	90×20×10
Nota: 1. el arreglo para requisitos particulares está disponible. 2. especificado sin el conector, y añada una pérdida adicional 0.2dB por el conector.

Empaquete el tipo

El paquete del tubo de cristal para 250um descubre la fibra
El paquete de acero del tubo para 250um descubre la fibra y la fibra 900um
Los ABS encajonan para la fibra de 900um, de 2.0m m y de 3.0m m
Nota: la fibra desnuda 250um es también finne que se equipará del conector

dispositivos Filtro-basados del filtro de la multiplexación de división de longitud de onda (WDM)

Información el ordenar:

Longitud de onda

Tipo del tubo

Longitud de la fibra
(Incluya el conector)

Conector

Dimensión

T15R13/14=T1550 R1310/1490

T14R13/15=T1490 R1310/1550

T13R14/15=T1310 R1490/1550

T15/16R13/14=T1550/1610R1310/1490

X=Others

25=250um

90=900um 20:2000um

30=3000um

X=Others

los 05=0.5m±0.05m

el 10=1.0m±0.05m

el 15=1.5m±0.05m

X= otros

00=None

FP=FC/PC

FA=FC/APC

SP= SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others

5534=Φ5.5×34m m

4225=Φ4.2×25m m

9021=90×20×10m m

Casete de LGX=LGX

X=Customized

Soluciones de la red Filtro-basada del WDM

El sistema del WDM del filtro utiliza un multiplexor en el transmisor para combinar varias longitudes de onda juntas, cada uno lleva diversa señal con mordedura-tarifa hasta 10G y un demultiplexor en el receptor de partirlos aparte.
