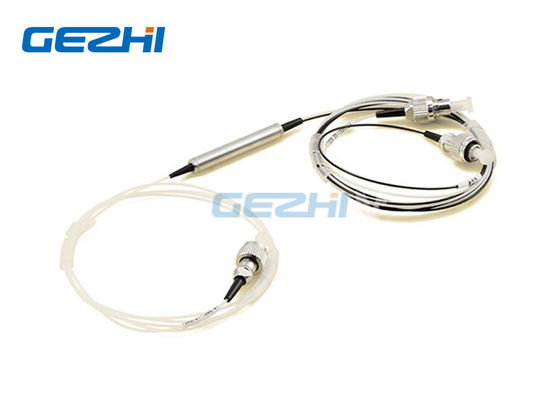

WDM rojo del filtro de la banda del filtro 1x2 C del WDM del azul del conector de la PC de FC

Name: WDM rojo del filtro de la banda del filtro 1x2 C del WDM del azul del conector de la PC de FC
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: 1x2FWDM-R/B
Price: 7.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	1x2FWDM-R/B
Cuota De Producción:	1PC
Precio:	Negociable
Delivery Time:	5-8 días del trabajo
Condiciones De Pago:	T/T, Western Union

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

CHINA

Certificación:

CE RoHS,ISO9001

Nombre de producto:

WDM rojo/azul

Longitud de onda:

Rojo/azul

Puerto:

1x2

Casete de PackageLGX:

tubo del acero inoxidable

Conector:

FC/PC

Uso:

Red del WDM

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

100000Channel por mes

Resaltar:

WDM rojo del azul

Dispositivo de la banda DWDM de C

WDM del filtro 1x2

Descripción del producto

dispositivo rojo/azul de 1x2 del WDM del filtro C de la banda DWDM

GEZHI filtro rojo/azul de DWDM es un dispositivo del filtro de la fino-película. Es un dispositivo del tres-puerto. Un puerto se llama el “campo común.” Los otros dos puertos proporcionan el conducto para dos la longitud de onda “bandas”: el rojo (λ>1547 nanómetro) y el azul (λ<1543 nm="">

Características	Uso
Pérdida de inserción baja Banda de paso ancha Alto aislamiento del canal Alta confiabilidad	Red del WDM Línea supervisión Telecomunicación Instrumentos de la prueba

Filtro filtro filtro de la banda roja/azul de DWDM de la banda roja/azul de DWDM de la banda roja/azul de DWDM con

con el tubo del acero inoxidable con el paquete plástico 19" de la caja de ASB paquete del soporte de estante 1RU

Típicamente, sin embargo, el dispositivo se utiliza como (es decir bidireccional) WDM bidireccional. Una banda se envía a la pierna común, mientras que la otra banda se entrega de la pierna común. (véase el diagrama del ejemplo) en un módulo de DWDM, que utiliza un filtro rojo/azul, un Mux se puede combinar con un Demux.

Por ejemplo, el Mux combina los canales de DWDM en la banda roja, mientras que el Demux separa los canales de DWDM en la banda azul. Usando un fillter rojo/azul, uno puede combinar el rojo transmite los canales y el azul recibe los canales sobre una sola fibra.

Información el ordenar

Longitud de onda

Espec. del paquete

Tipo de la fibra

Diámetro de la fibra

Longitud de la fibra

Conector

Longitud de onda de R/B=Red/Blue

1= Φ5.5mm×34mm

2= 90×20×10 milímetro

3=100×80×10.5 milímetro

4= 120×80×18 milímetro

5=140×115×18 milímetro

6=19” 1U montado en rack

X= otros

9=9/125

X=Others

25=250um

90=900um

20=2.0m m

30=3.0m m

X=Others

los 05=0.5m

el 10=1.0m

el 15=1.5m

X=Others

OO=None

FP=FC/PC

FA=FC/APC

SP=SC/PC

SA=SC/APC

STP=ST/PC

STA=ST/APC

LP=LC/PC

LA=LC/APC

X=Others

Especificaciones de funcionamiento

Tipo		FWDM
Pase la longitud de onda del canal	nanómetro	1547~1561 (rojo)	1530~1543.2 (azul)
Longitud de onda del canal de la reflexión	nanómetro	1530~154.2 (azul)	1547~1561 (rojo)
Pase la pérdida de inserción del canal	DB	≤0.60
Pérdida de inserción del canal de la reflexión	DB	≤0.40
Ondulación del canal	DB	≤0.3
Aislamiento adyacente	DB	≥30
Aislamiento expreso del canal	DB	≥12
PDL	DB	≤0.1
PMD	Ps/nm	≤0.1
Directividad	DB	≥55
Pérdida de vuelta	DB	≥50
Manejo de la potencia	mW	300
Temperatura de funcionamiento	℃	-5~+70
Temperatura de almacenamiento	℃	-40~+85
Dimensiones del paquete	milímetro	φ5.5x34

Nota: 1. el arreglo para requisitos particulares está disponible.

2. La pérdida de inserción no incluye el conector, cada conector añadirá la pérdida 0.2dB.

3. La otra longitud de onda se puede hacer por el requerimiento del cliente. Por ejemplo, banda L R/B, banda L de la c.

WDM rojo del filtro de la banda del filtro 1x2 C del WDM del azul del conector de la PC de FC 0

Ejemplo de un WDM rojo/azul en uso bidireccional.
