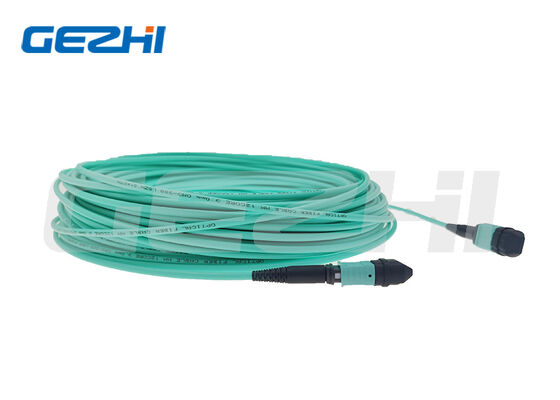

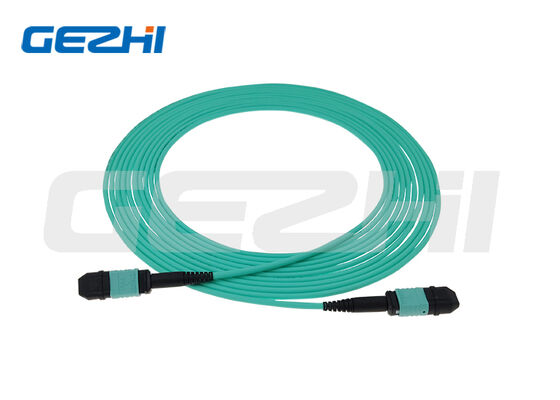

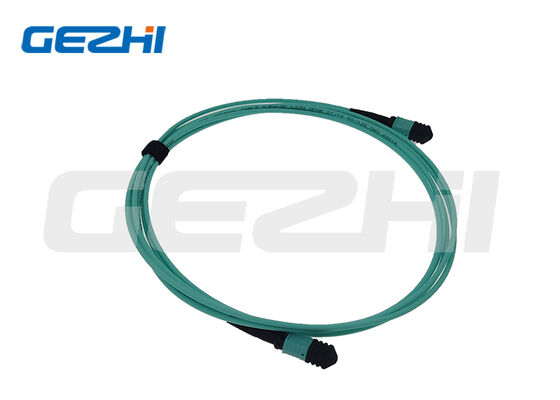

Cable de parche MPO OM3 Multimodo 50/125 µm con recuento de fibra 8F /12F /24F y conector MPO/MTP para centros de datos de alta densidad

Name: Cable de parche MPO OM3 Multimodo 50/125 µm con recuento de fibra 8F /12F /24F y conector MPO/MTP para centros de datos de alta densidad
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: PCMPO-OM3-
Price: 48.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	PCMPO-OM3-
Cuota De Producción:	1 pieza
Precio:	US$28-US$68
El Tiempo De Entrega:	2-3 semanas

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

Porcelana

Certificación:

CE/RoHS/ISO9001

recuento de fibras:

8F /12F /24F (personalizado disponible)

Longitud de onda operativa:

850 nm, 1300 nm

Pérdida de inserción:

Típico ≤0,35 dB, máximo ≤0,75 dB

Tipo de conector:

MPO/MTP, macho/hembra

Cara del extremo:

UPC

tipo de fibra:

OM3 multimodo 50/125 μm, optimizado para láser

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

1000PCS POR mes

Resaltar:

Cable de conexión MPO multimodo OM3 de 50/125 μm

Cordón de conexión de fibra óptica MPO con recuento de fibras 8F /12F /24F

Conector MPO/MTP Cable de conexión MPO/MTP

Descripción del producto

El cable de parche MPO OM3, multimodo 50/125μm MPO/MTP de fibra óptica

Resumen del producto

El cable de parche MPO OM3 (Multi-fiber Push-On) es un conjunto de múltiples fibras construido para la infraestructura de red multimodo de corto alcance de alta densidad.Adopción de fibra multimodo de 50/125 μm optimizada con láser OM3 con ancho de banda de 2000 MHz·km a una longitud de onda de 850 nm, ofrece un rendimiento estable para los transceptores 40G-SR4, 100G-SR4 basados en VCSEL a corta distancia.

Suministramos dos construcciones principales: el cable de parche de tronco MPO-MPO directo y el arnés de escape de ventilador MPO-LC / SC. Todos los cables están 100% probados en fábrica para la pérdida de inserción, la pérdida de retorno, la pérdida de energía, la pérdida de energía, la pérdida de energía, la pérdida de energía, etc.Validación de la calidad y polaridad de la cara final antes del envío, para realizar el despliegue de plug-and-play y reducir el tiempo de instalación in situ.

Aplicaciones

Sistema de cableado multimodo preterminado para centros de datos de alta densidad
Interconexión óptica paralela de corto alcance 40G / 100G SR4
Cásete MPO, panel de parches MPO, enlaces de conexión cruzada de fibra entre bastidores
Sala de servidores, instalación de colocación, red de red LAN de alta velocidad para empresas
Red de área de almacenamiento (SAN), infraestructura de computación en la nube
Interconexión de transceptores multimodo QSFP+, QSFP28

Características clave

OM3 Multimodo fibra optimizada por láser 50/125μm, chaqueta de cable acuático
Número de fibras: 8 núcleos, 12 núcleos, 24 núcleos, número de fibras personalizado disponible
Tipo polaco: MPO-UPC (estándar multimodo, pérdida de retorno ≥ 30 dB)
Polaridad: Tipo A, Tipo B, Tipo C para que coincida con el diseño de su red
Opciones de conector de MPO masculino (con alfileres) / femenino (sin alfileres)
Vestido: LSZH con baja emisión de humo, sin halógeno o con plenos de OFNP

Especificaciones técnicas

Punto de trabajo	Especificación
Tipo de fibra	OM3 Multimodo 50/125μm, optimizado por láser
Número de fibras	8F /12F /24F (disponible a medida)
Conector	Oficina de Dirección de Obras Públicas, Hombre/Mujer
Caras de extremo	UPC
Polaridad	Tipo A / Tipo B / Tipo C
Largura de onda de funcionamiento	850 nm, 1300 nm
Ancho de banda	Las emisiones de gases de efecto invernadero de los Estados miembros
Pérdida de inserción	El valor máximo de los valores de referencia se calculará en función de los valores de referencia utilizados en el ensayo.
Pérdida de retorno	UPC ≥ 30 dB
Capa de cable	LSZH / OFNP / PVC
Color de la chaqueta	Agua
Diámetro del cable	3.0 mm (tronco); 2,0 mm (piernas de ventilación)
Durabilidad del apareamiento	≥ 500 veces
Temperatura de funcionamiento	-20 °C ~ +70 °C
Formulario disponible	El valor de las emisiones de CO2 de las emisiones de gases de efecto invernadero se calculará en función de las emisiones de gases de efecto invernadero de las emisiones de gases de efecto invernadero.

Sobre nosotros

Nuestro cable de parche MPO OM3 es un cable de fibra pre-terminado multimodo optimizado con láser con fibra OM3 de 50/125μm, chaqueta acuática.soporte para 40G, 100G SR4 transmisión óptica paralela de corto alcance para el centro de datos de alta densidad y la implementación de redes empresariales.

Nuestros servicios

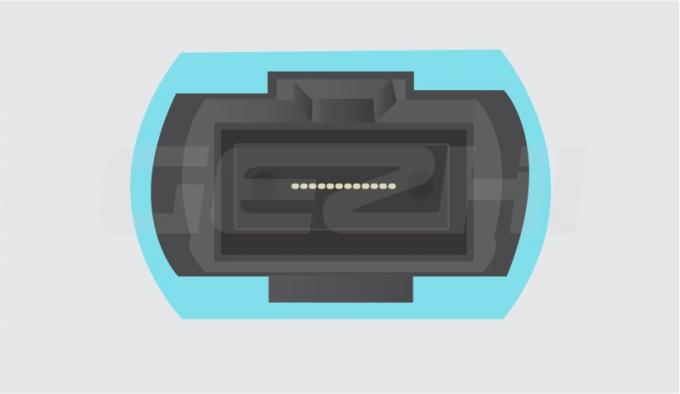

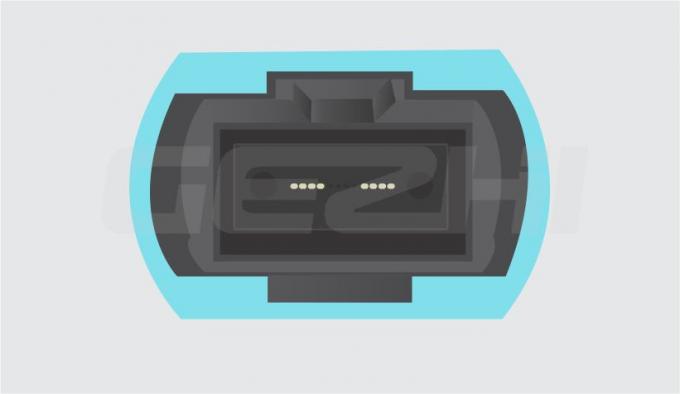

1- Cuento de fibra personalizado.

8 Fibras utilizado para conexión directa 40G/100G QSFP+/QSFP28.	12-144 Fibras utilizado para el cableado de fibra estructural de alta densidad 10G/40G/100G.

2Polaridad personalizada

Para enviar datos correctamente a través de un cable de fibra óptica, una señal de transmisión de enlace (Tx) en un extremo del cable debe coincidir con el receptor correspondiente (Rx) en el otro extremo.que define la dirección que viaja la señal, es asegurarse de que esta correspondencia se mantenga.La polaridad de la fibra es un área que parece causar mucha confusión en nuestra industria, especialmente cuando se trata de soluciones MPO multifibras utilizadas en aplicaciones ópticas paralelas.

Los conectores MPO también incluyen una llave en el lado superior del conector y un punto blanco en el lado para indicar la ubicación de la Posición 1..

También hay tres tipos diferentes de cables MPO Tipo A, Tipo B y Tipo C como se muestra en las imágenes siguientes:

MPO patchcor polarity1.jpg

3. Conectores personalizados

Las interfaces MPO en el equipo activo son masculinas (con pines), y para evitar daños en el transceptor, los cables de parche MPO deben ser femeninos (sin pines).

Hombre (con alfileres)

El conector masculino se acopla al lado femenino para conectar adaptadores, casetes o paneles.

Hembra (sin alfileres)

El conector femenino se puede conectar directamente a los transceptores u otros conectores masculinos.


Información sobre los pedidos

Tipo de producto	Modo	Número de fibras	Polaridad	Grado	Conector A	Conector B	Pulido	Duración
El PCMPO	OMS3	08=8 Fibras 12=12 Fibras 24=24 Fibras 36=3x12 Fibras 48=4x12 Fibras 96=8x12 Fibras 144=12x12 Fibras	A=Tipo A B=Tipo B C=tipo C	S=Estándar E=Elite	M=Hombre F = Hembra	M=Hombre F = Hembra	P=UPC A=APC	01=1M 02=2M 05 = 5M 10 = 10M S=Especificar

Preguntas frecuentes

P: ¿Cuál es la distancia máxima de transmisión para el cable MPO OM3?

R: OM3 multimodo admite fibra 40G-SR4 hasta 100 metros, 100G-SR4 hasta 70 metros a una longitud de onda de 850 nm. Para un alcance más largo, seleccione OM4 u OS2 fibra monomodo.

P: ¿Puede el MPO OM3 utilizar la cara de extremo del APC?

R: Las aplicaciones multimodo en su mayoría adoptan el pulido UPC. APC está diseñado principalmente para fibra monomodo, APC no se recomienda para enlaces multimodo OM3.

P: ¿Qué polaridad necesito para el cable del parche MPO OM3?

R: El tipo de polaridad A/B/C debe coincidir con los transceptores y los casetes MPO. Confirme el requisito de polaridad antes de realizar los pedidos. Nunca conecte los conectores MPO macho a macho, ya que dañarán los pines del conector.

P: MPO vs MTP, ¿son compatibles?

R: MTP® es la versión registrada mejorada del conector MPO. MPO y MTP son físicamente interoperables y pueden conectarse entre sí directamente.

P: ¿Apoya los pedidos personalizados de longitud y a granel?

R: Sí, la longitud personalizada, el número de fibras, el tipo de ruptura y la clasificación de la chaqueta están disponibles para pedidos de muestras y a granel.
