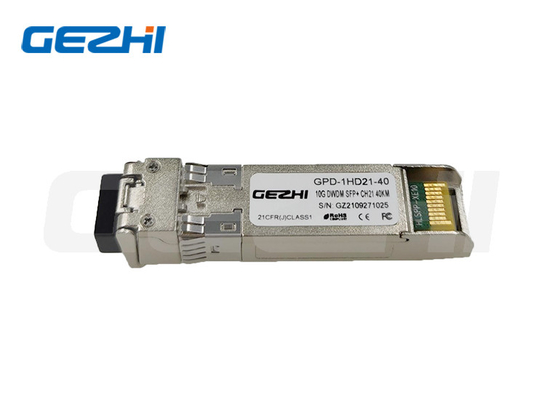

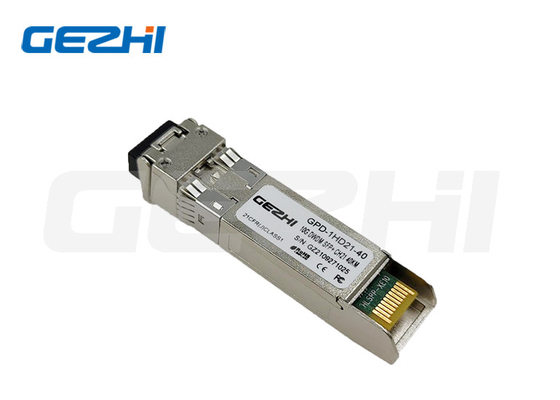

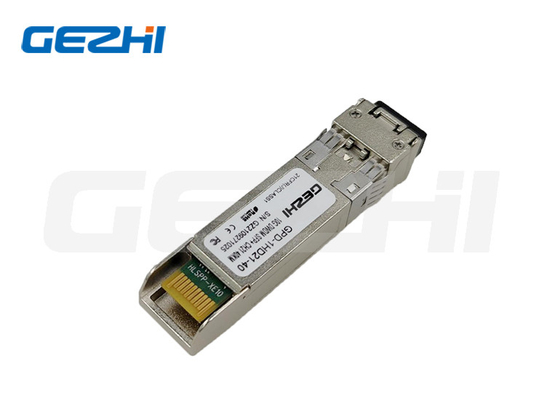

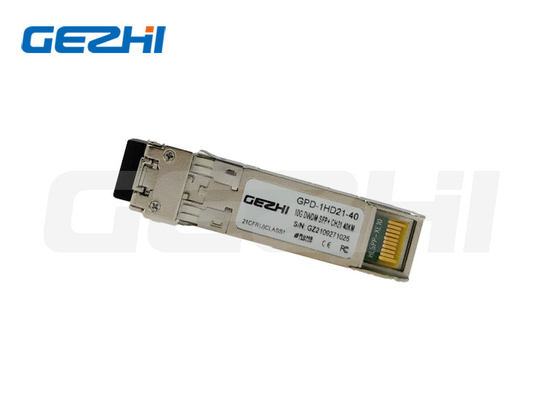

Transceptores 10G DWDM SFP+ 40KM 16dB EML C-Band 50GHz 100GHz 200GHz Red de la UIT

Descripción del producto

10G DWDM SFP+ 40KM 16dB EML banda C 50GHz 100GHz 200GHz red de la UIT

Descripción

El transceptor DWDM SFP+ER de Gezhi Photonics está diseñado para aplicaciones de 10GBASE-ER/EW y 8.5G/10G Fiber-Channel.La sección del transmisor incorpora un láser EML refrigeradoLa sección receptor está compuesta por un fotodiodo PIN integrado con un TIA. Todos los módulos cumplen con los requisitos de seguridad láser clase I.Las funciones de diagnóstico digital están disponibles a través de una interfaz serial de 2 cables, tal como se especifica en la SFF-8472, que permite el acceso en tiempo real a los parámetros de funcionamiento del dispositivo, como la temperatura del transceptor, la corriente de sesgo del láser, la potencia óptica transmitida,con una potencia óptica recibida y un voltaje de alimentación del transceptor.

Características

• Duración de enlace de hasta 40 km
• Conforme con las normas SFF-8431 e IEE802.3ae
• Apto para su uso en sistemas DWDM con espacio entre canales de 100 GHz
• Tasa de datos seleccionable ≤ 4,25 Gbps o entre 9,95 Gbps y 10,3 Gbps
• Transmisor EML y receptor PIN enfriados
• Baja disipación de energía 1,5 W máximo
• -5oC a 70oC Temperatura del estuche de operación
• Fuente de alimentación única de 3,3 V
• Desempeño de diagnóstico Monitoreo de la temperatura del módulo, tensiones de alimentación, corriente de sesgo del láser, transmisión de potencia óptica, recepción de potencia óptica
• Conforme a la Directiva RoHS y libre de plomo

Aplicación

• 10GBASE-ER/EW (con/sin FEC)
• Canal de fibra 10G (con/sin FEC)

Calificaciones máximas absolutas

Condiciones de funcionamiento

Las notas:

[1] La corriente de suministro se comparte entre VCCTX y VCCRX.

[2] La corriente en prisa se define como el nivel de corriente por encima de los requisitos de corriente de estado estacionario

Especificaciones del transmisor ¢ eléctrico

Especificaciones del receptor  Óptico

Las notas:

[1] Medido con señal de ensayo de conformidad para BER = 10¥12Los valores de sensibilidad a tensión en la tabla son para las mediciones BER a nivel de sistema que incluyen los efectos de los circuitos CDR.Se asignará un margen adicional de 4 dB si se realizan mediciones a nivel de componentes.

sin los efectos de los circuitos CDR.

Dimensión

Preguntas frecuentes
P: ¿Provee servicio OEM?
R: Sí, podemos imprimir su logotipo o etiqueta en los productos o en la caja.
P: ¿Puede proporcionar muestras gratuitas?
R: Algunas de las muestras de bajo valor pueden ser gratuitas para usted, pero necesita pagar el costo de envío.
P: ¿Cómo puede garantizar la calidad?
R: Basado en nuestro sistema de gestión de calidad perfecto, todos nuestros productos fueron 100% probados antes del envío.
P: ¿ Cuál es su plazo de entrega?
R: En general, la muestra: 3 ~ 5 días laborables.
P: ¿Cuáles son sus términos de pago?
A: Aceptamos T/T, Western Union, Paypal, L/C
Para las muestras: 100% de pago. Pedido formal: 30% ~ 100% como depósito, pago del saldo antes del envío.
