Datos del producto:
Pago y Envío Términos:
|
| Certificación: | elcordia GR-1435-CORE Compliant | Nombre del producto: | 24F MPO ((Femina) - MPO ((Femina) 3,0 mm de cable de tronco |
|---|---|---|---|
| Conector: | MPO ((Hombre) a MPO ((Hombre)) | Resistencia a la tracción: | >70N |
| Aplicación: | FTTX+LAN, Equipo de ensayo, Redes de telecomunicaciones, etc. | Corazones de la fibra: | 24F |
| Temperatura de funcionamiento: | Temperatura de funcionamiento |

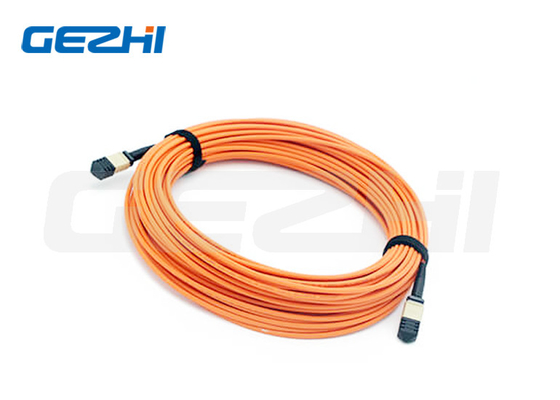

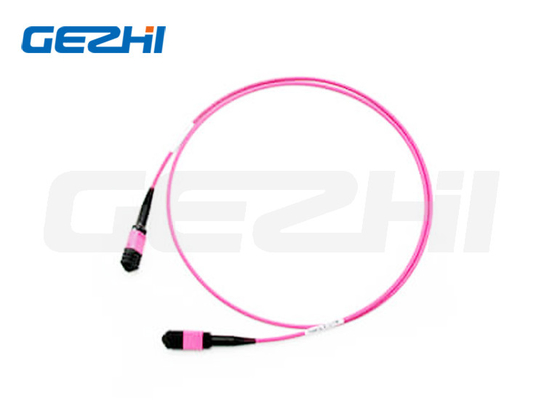

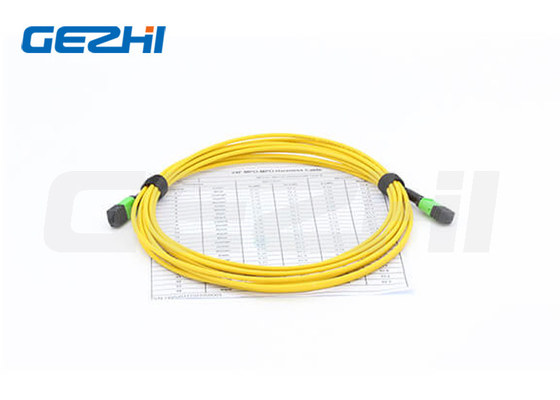

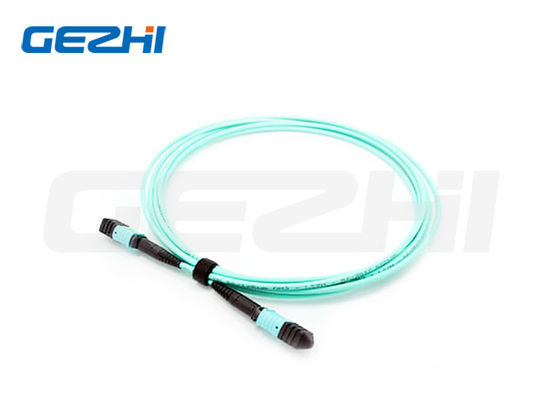

12F MPO (Femina) - MPO (Femina) 3,0 mm LSZH Fibra de parche de cable / cable de tronco
Descripción del producto
El MPO Single Mode Elite Trunk Cable está trabajando a 1310/1550nm. Se utiliza para conectar transceptores de fibra óptica, cassettes MPO y paneles de adaptadores de fibra, etc.ofreciendo una mayor flexibilidad en las redes y facilitando las mudanzas, añade y cambia para las futuras demandas de los centros de datos.
Aplicación
1.Red de acceso al sistema óptico.
2Arquitecturas de alta densidad.
3.Red de comunicación de datos.
4- Canal de fibra de red para el área de almacenamiento.
Características
1Conector de fibra múltiple basado en MT, 4,8terminaciones y conjuntos de conectores de fibra 12, 24
2Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
3Se dispone de cables redondos, ovalados y de cinta desnuda.
4Casas codificadas por color disponibles para diferenciar el tipo de fibra, el tipo de pulido y/o el grado de conector
5Baja pérdida de inserción, alta pérdida de retorno
6Solución económica para la eliminación masiva de fibra
7.Buena en repetibilidad e intercambiabilidad
Especificación
| Las especificaciones. | Modo único (polido a 8 grados APC) | Multimodo (PC) |
|
Pérdida de inserción (MPO) (IEC 61300-3-34) El número de unidades de producción de las que se trate será el siguiente: |
Pérdida estándar: ≤ 0,75 dB (max), ≤ 0,35 dB (típico) Super Baja pérdida: ≤ 0,35 dB (max), ≤ 0,20 dB (típico) |
Pérdida estándar: ≤ 0,6 dB (max), ≤ 0,35 dB (típico) Pérdida muy baja: ≤ 0,35 dB (max), ≤ 0,20 dB (típico) |
| Pérdida de rendimiento (MPO) | ≥ 60 dB ((8 grados de pulido) | ≥ 25 dB |
| Durabilidad | < 0,3 dBMuda típica, 200 apareamientos | |
| Intercambiabilidad | ≤ 0,2 dB | |
| Resistencia a la tracción | > 70N | |
| Temperatura de funcionamiento | -40 a + 85 °C | |
Productos MPO Detalles y norma
| Conector | Referencia | Detalles de las viviendas |
| MPO en modo único | Se aplican las siguientes condiciones: |
SM APC: conectores verdes + maletero negro (MPO de pérdida estándar) SM APC: conectores amarillos + bota negra (MPO de pérdida súper baja) |
| MPO Multimodo | Se aplican las siguientes condiciones: |
OM1 y OM2 PC: conectores de color beige + botín negro (MPO de pérdida estándar) OM3 y OM4 PC: Conectores acuáticos + bota negra (MPO estándar y súper de baja pérdida) OM3 y OM4 PC: Conectores Heather Violet + botón negro (MPO de pérdida estándar) |
· Cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) y cumple con los requisitos de la norma IEC
· Cables estructurados por TIA-568-C
· Compatible con el canal de fibra 10G
· 40G y 100G IEEE 802.3
| Número de fibras | OD (mm) |
El valor mínimo permitido Resistencia a la tracción (N) |
mínimo permitido Carga de aplastamiento ((N/100 mm) |
Curvatura mínima Radio (mm) |
| 24 | 3.0 ± 0.15 |
A corto plazo: 180; A largo plazo: |
A corto plazo: 500; A largo plazo: 150 |
Estático: 10D Dinámico: 20D |
Indice de interferencia 3D de MPO en la cara terminal
| El punto (IEC-61300-3-30) | El mínimo | El número máximo | ||
| Radio de curvatura (mm) | Los requisitos de la norma ROC-X (ABS) | 2000 | ||
| El número de la autoridad competente es el siguiente: | 50 mm | |||
| Ángulo | Ángulo X | -0,2° | -0,2° | |
| Ángulo Y | El APC | 7.85° | 8.15° | |
| P.C. | -0,2° | -0,2° | ||
| Altura de la fibra (nm) | 1000 nm | 3500 nm | ||
| Max.DH.Toda la fibra: | - 300nm | 300 nm | ||
| - ¿ Qué es eso? | - 300nm | 300 nm | ||
| DH.Ave Fibra: | - 300nm | 300 nm | ||
| - ¿ Qué pasa? | En el caso de los | No incluido | No incluido | |
| En el caso de los | - 200nm | 300 nm | ||
Tolerancia de longitud
| Duración total (L) (m) | longitud de la tolerancia ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
Disponibilidad
1. Disponible el cable de cinta y de paquete;
2.Cordón de parche, conjuntos de cables de cola disponible.
3.MT-MT cordón de parche de cinta está disponible.
4.MPO Loopback está disponible
5Conexión de cableado del centro de datos.
