| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 12F MPO ((Femina) - MPO ((Femina) 3,0 mm de cable de tronco |
| Cuota De Producción: | 1 por ciento |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |

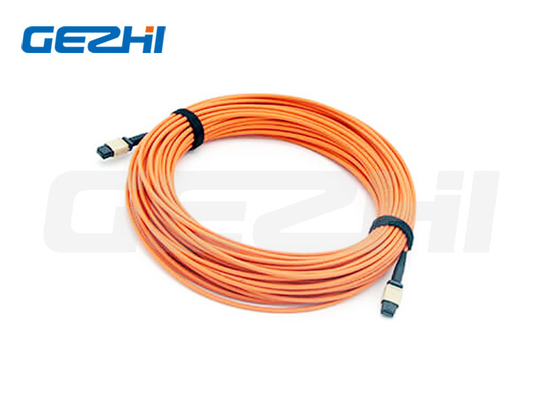

12F MPO (Femina) - MPO (Femina) 3,0 mm LSZH Fibra de parche de cable / cable de tronco
Descripción del producto
Conector MPO en ambos extremos. Los cables MPO Patch conectan los módulos MPO juntos como un enlace permanente. Los cables Patch están disponibles con 12, 24, 48,6072.96,144fibers. Soporte de velocidades de hasta 10/40/100Gbps soluciones de centro de datos.y para facilitar el despliegue rápido de cableado de columna vertebral de alta densidad en centros de datos y otros entornos de alta fibra. Además, MPO también proporciona mucha flexibilidad y comodidad una vez que tiene que cambiar el estilo del conector en los paneles de parche.sólo la instalación de un nuevo cassette con el nuevo estilo de conector en el lado de conexión cruzada del panel de parches.
Características
1Baja pérdida de inserción, alta pérdida de retorno
2Conector de fibra múltiple basado en MT, 4,8terminaciones y conjuntos de conectores de fibra 12, 24
3Solución económica para la eliminación masiva de fibra
4Diseñado para aplicaciones SM y MM de baja pérdida y pérdida estándar
5Se dispone de cables redondos, ovalados y de cinta desnuda.
6Casas codificadas por color disponibles para diferenciar el tipo de fibra, el tipo de pulido y/o el grado de conector
7.Buena en repetibilidad e intercambiabilidad
Aplicación
1.Red de comunicación de datos.
2.Red de acceso al sistema óptico.
3- Canal de fibra de red para el área de almacenamiento.
4Arquitecturas de alta densidad.
Especificación
| Las especificaciones. | Modo único (polido a 8 grados APC) | Multimodo (PC) |
|
Pérdida de inserción (MPO) (IEC 61300-3-34) El número de unidades de producción de las que se trate será el siguiente: |
Pérdida estándar: ≤ 0,75 dB (max), ≤ 0,35 dB (típico) Super Baja pérdida: ≤ 0,35 dB (max), ≤ 0,20 dB (típico) |
Pérdida estándar: ≤ 0,6 dB (max), ≤ 0,35 dB (típico) Pérdida muy baja: ≤ 0,35 dB (max), ≤ 0,20 dB (típico) |
| Pérdida de rendimiento (MPO) | ≥ 60 dB ((8 grados de pulido) | ≥ 25 dB |
| Durabilidad | < 0,3 dBMuda típica, 200 apareamientos | |
| Intercambiabilidad | ≤ 0,2 dB | |
| Resistencia a la tracción | > 70N | |
| Temperatura de funcionamiento | -40 a + 85 °C | |
Tipos de conectores MPO
| Conector | Canal de fibra |
| Conectores femeninos MPO | 12 Fibras |
| Nota: El conector femenino debe conectarse con el tipo de conector masculino. | |
Productos MPO Detalles y norma
| Conector | Referencia | Detalles de las viviendas |
| MPO en modo único | Se aplican las siguientes condiciones: |

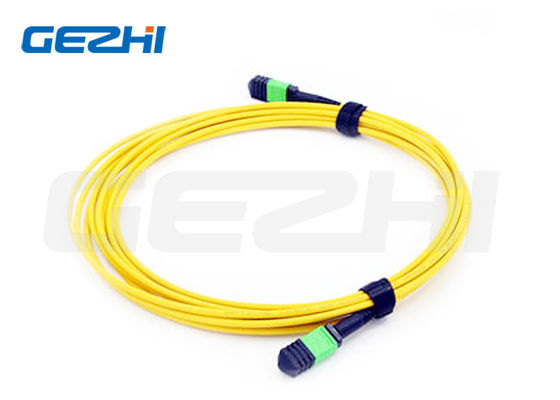

SM APC: conectores verdes + maletero negro (MPO de pérdida estándar) SM APC: conectores amarillos + bota negra (MPO de pérdida súper baja) |
| MPO Multimodo | Se aplican las siguientes condiciones: |

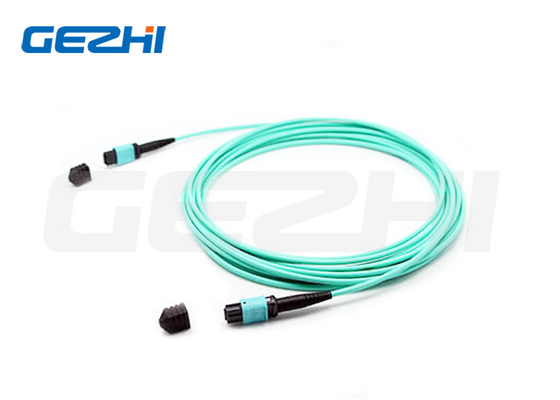

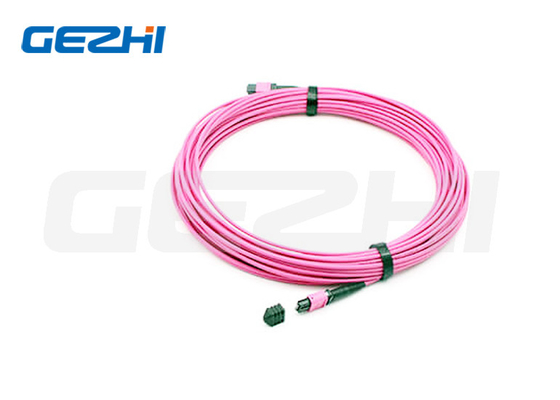

OM1 y OM2 PC: conectores de color beige + botín negro (MPO de pérdida estándar) OM3 y OM4 PC: Conectores acuáticos + bota negra (MPO estándar y súper de baja pérdida) OM3 y OM4 PC: Conectores Heather Violet + botón negro (MPO de pérdida estándar) |
· Cumple con la norma IEC IEC-61754-7; IEC61755, Telcordia GR-1435-CORE, JIS C5982; TIA-604-5 ((FOCIS5) y cumple con los requisitos de la norma IEC
· Cables estructurados por TIA-568-C
· Compatible con el canal de fibra 10G
· 40G y 100G IEEE 802.3
| Número de fibras | OD (mm) |
El valor mínimo permitido Resistencia a la tracción (N) |
mínimo permitido Carga de aplastamiento ((N/100 mm) |
Curvatura mínima Radio (mm) |
| 12 | 3.0 ± 0.15 |
A corto plazo: 180; A largo plazo: |
A corto plazo: 500; A largo plazo: 150 |
Estático: 10D Dinámico: 20D |
Indice de interferencia 3D de MPO en la cara terminal
| El punto (IEC-61300-3-30) | El mínimo | El número máximo | ||
| Radio de curvatura (mm) | Los requisitos de la norma ROC-X (ABS) | 2000 | ||
| El número de la autoridad competente es el siguiente: | 50 mm | |||
| Ángulo | Ángulo X | -0,2° | -0,2° | |
| Ángulo Y | El APC | 7.85° | 8.15° | |
| P.C. | -0,2° | -0,2° | ||
| Altura de la fibra (nm) | 1000 nm | 3500 nm | ||
| Max.DH.Toda la fibra: | - 300nm | 300 nm | ||
| - ¿ Qué es eso? | - 300nm | 300 nm | ||
| DH.Ave Fibra: | - 300nm | 300 nm | ||
| - ¿ Qué pasa? | En el caso de los | No incluido | No incluido | |
| En el caso de los | - 200nm | 300 nm | ||
Dibujo del cable
Tolerancia de longitud
| Duración total (L) (m) | longitud de la tolerancia ((cm) |
| 0 |
+5/-0 |
| 1 |
+10/-0 |
| 10 |
+15/-0 |
| 40 |
+0,5% x L/-0 |
La tecnología-polaridad de MPO pre-terminada
Disponibilidad
1. Disponible el cable de cinta y de paquete;
2.Cordón de parche, conjuntos de cables de cola disponible.
3.MT-MT cordón de parche de cinta está disponible.
4.MPO Loopback está disponible
5Conexión de cableado del centro de datos.
|
|
