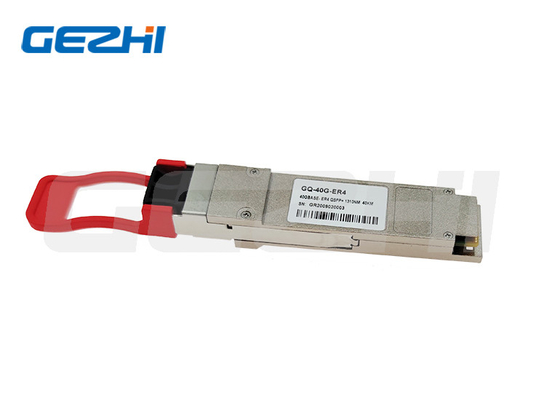

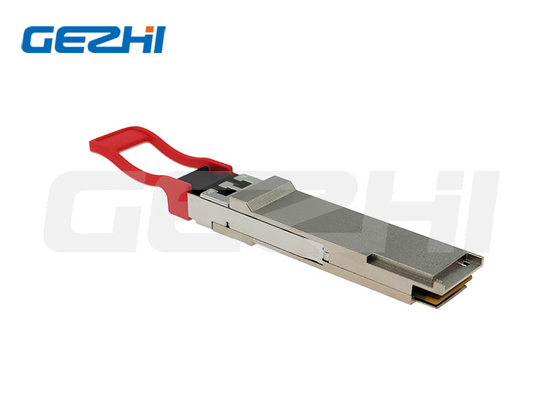

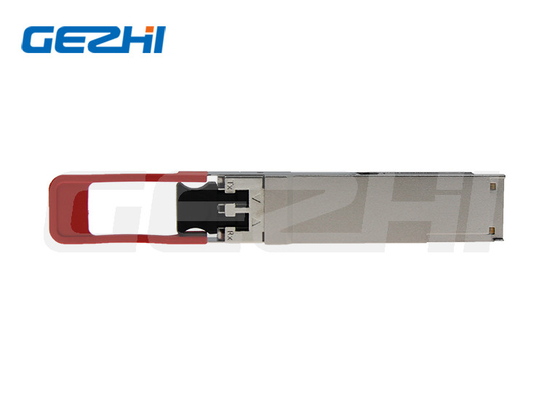

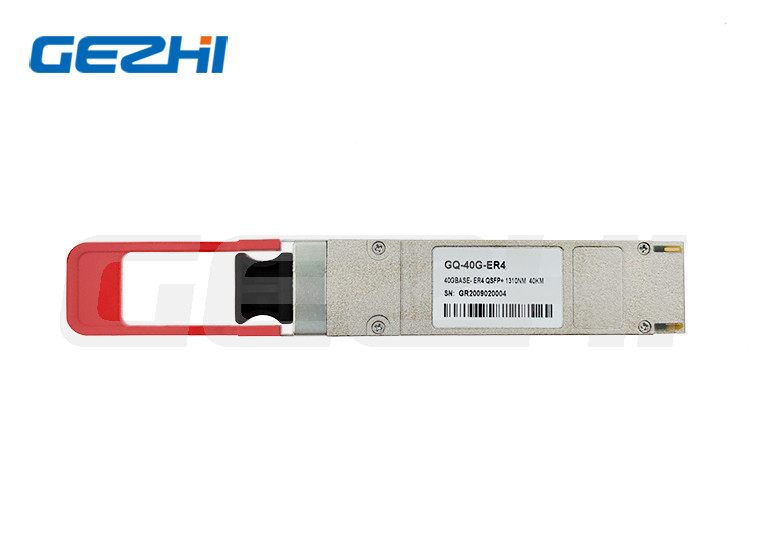

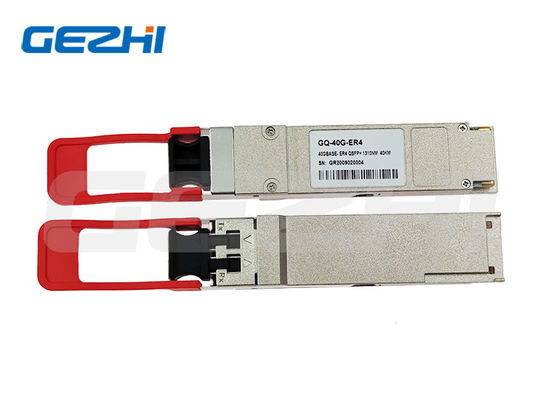

QSFP-40G-ER4 Compatible 40G QSFP+ Transceptor 1310NM 40KM DOM Dual LC

QSFP-40G-ER4 Compatible 40G QSFP+ Transceptor 1310NM 40KM DOM Dual LC

Descripción del producto

Gezhi QSFP+-40G-ER4 está diseñado para interconexión de área amplia de centros de datos y empresas.y conexión óptica confiable para la distribución de servicios dentro de una región de área amplia y comunicación sin fisuras.

Este módulo QSFP+ es equivalente a Cisco QSFP-40G-ER4, con una excelente interoperabilidad en los switches de la serie Cisco Catalyst 9600.

Es totalmente compatible con el acuerdo MSA de la industria para 40GBASE-ER4, utilizando la tecnología WDM para acoplar cuatro ondas CWDM individuales de 10Gbps en una trayectoria óptica de 40Gbps 1310NM. This QSFP+ module is made up of four CWDM DFB TOSA and APD ROSA for enough link budget to 40KM transmission over single mode fiber with LC duplex connectors and an QSFP+ Interface for port contact with switchesCon la función DOM/DDM incorporada, el mantenimiento de la red puede controlar sus estados de funcionamiento como temperatura de operación, voltaje, corriente de sesgo, potencia RX,y potencia TX para diagnóstico y ajuste de red.

Características

Factor de forma QSFP+ de enchufe en caliente
módulo transceptor full-duplex de 4 canales
Lasers DFB CWDM sin enfriar 4x y APD ROSA
Interfaz eléctrica XLPPI
Conforme con las normas QSFP MSA, IEEE 802.3bm 40GBASE-ER4 y OTN OTU3
Velocidad de datos de hasta 44 Cbps
Alcance de hasta 40 km en SMF
18Presupuesto de pérdida de inserción de enlace de 0,5 dB
Consumo de energía < 3,5 W
Receptores LC dúplex
Rango de temperatura de la caja de funcionamiento de 0°C a 70°C
Fuente de alimentación única de 3,3 V
Conforme a la Directiva RoHS (sin plomo)

El Protocolo

Enlaces Ethernet 40GBASE-ER4
-OTN OTU3/OTU3el/OTU3e2

Parámetros

Aplicación de módulos de transceptores ópticos QFP+ LR4, ER4 de 40 Gbps

Solución 1

Aplicación del transceptor QSFP+ de 40 Gbps en el enlace de conmutación Ethernet mediante patchcord de fibra dúplex LC con cableado de conexión directa.

Solución 2

Aplicación de transceptor QSFP + de 40Gbps en el enlace de conmutación Ethernet por cable de fibra duplex LC, MPO a conector ODF de LC / UPC y MPO de 8 núcleos a cable de MPO con conexiones de cableado estructurado.

Solución 3

Aplicación de un transceptor QSFP+ de 40 Gbps en un enlace de conmutación Ethernet mediante un patchcord de fibra dúplex LC y un conector MPO a LC/UPC ODF (Optical Distribution Frame)con conexiones de cableado estructurado.
