| Brand Name: | GEZHI or OEM |
| Número De Modelo: | GZ-OADM100x |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Delivery Time: | 5-8 días del trabajo |
| Payment Terms: | T/T, Western Union |
Resumen del producto

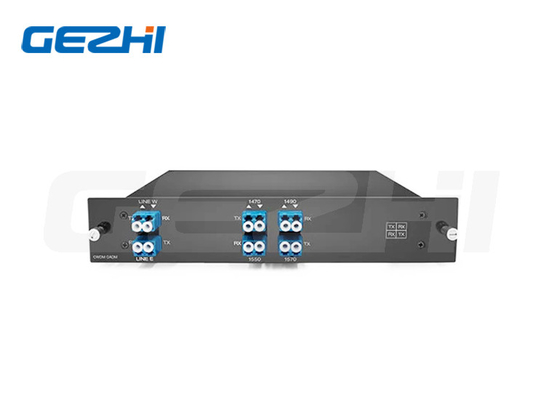

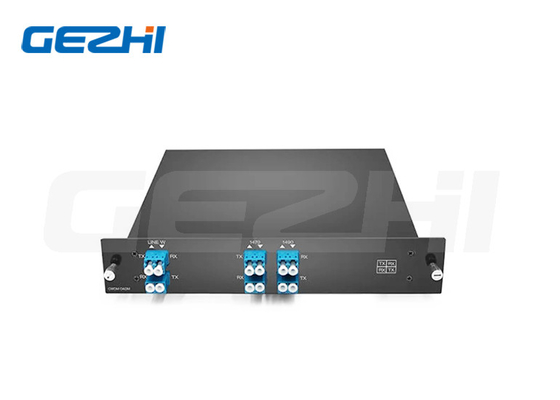

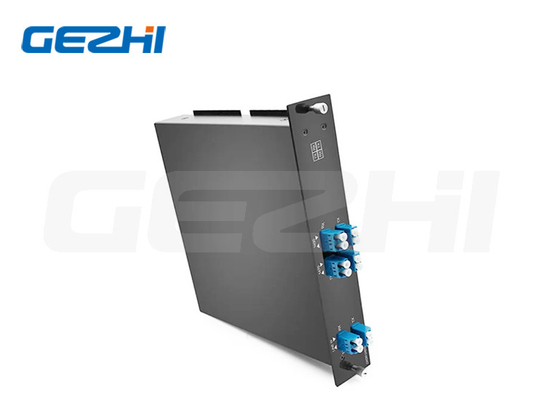

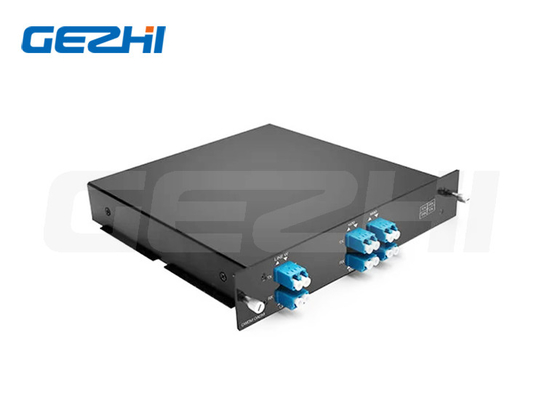

CWDM pasivo de doble fibra de 4 canales OADM multiplexador
CWDM OADM
El multiplexador óptico de adición/desplazamiento (CWDM Optical Add/Drop Multiplexer, OADM) es un dispositivo óptico pasivo utilizado en redes WDM para añadir y eliminar uno o varios canales CWDM en una o dos fibras.mientras que el resto de las longitudes de onda dejan pasar al destino necesarioLos módulos.CWDM OADM están disponibles en configuraciones de un solo lado (este o oeste) y de dos lados (este y oeste) que admiten hasta cuatro longitudes de onda.
Características y aplicaciones
Características
Baja pérdida de inserción
4 canales de oeste y este de doble cara
La red de fibra sinlge
Añadir y soltar funciones en ambas direcciones
Conectores LC estándar de la industria
Basados en óptica de película delgada con vía óptica libre de epoxi
Compatible con las normas del GR1221, GR1209, RoHS e ISO de Telcordia
Aplicaciones
Añadir/Desplegar el canal
Enlaces de fibra óptica CATV
Sistemas WDM gruesos
Redes de metro
Especificaciones
| Parámetro | Unidad | Especificación | |
| Rango de longitud de onda | nm | 1260 ~ 1620 | |
| longitud de onda del centro | nm | Especificación del cliente | |
| Espaciado entre canales | nm | 20 | |
| Banda de acceso | nm | CW ± 6.5 | |
| Pérdida de inserción | COM==>DROP | Db | ≤ 15 |
| Se añade==>EXP | |||
| El aislamiento contiguo | Db | ≥ 30 años | |
| Aislamiento no contiguo | Db | ≥ 45 años | |
| PDL | Db | ≤ 01 | |
| Directividad | Db | ≥ 50 | |
| Pérdida de retorno | Db | ≥ 45 años | |
| DPMD | - ¿ Qué? | ≤ 01 | |
| Manejo de la potencia (CW) | MW | ≤ 300 | |
| Temperatura de funcionamiento | °C | -10 a +70 | |
| Temperatura de almacenamiento | °C | -40 a +85 | |
| Tipo de fibra | ¿ Qué pasa?657.A1 o G.652D | ||
| Diámetro de la fibra | 3.0 mm o 2.0 mm,0.9 mm con tubo suelto | ||
| Tipo de conector | LC/UPC u otros | ||
| Duración de la fibra | - ¿ Qué? | 1 o otros | |
| Puerto de monitoreo opcional | % | 1 | |
| Dimensiones del paquete | En el caso de los |
Las partidas de la caja de ABS: 100*80*10,5; 140*115*18; Mini caja ABS:90x20x10; Tubo de acero: Φ5.5*38; |
|
|
|
