| Brand Name: | GEZHI or OEM |
| Número De Modelo: | 1×N (N≤8) interruptor óptico |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |

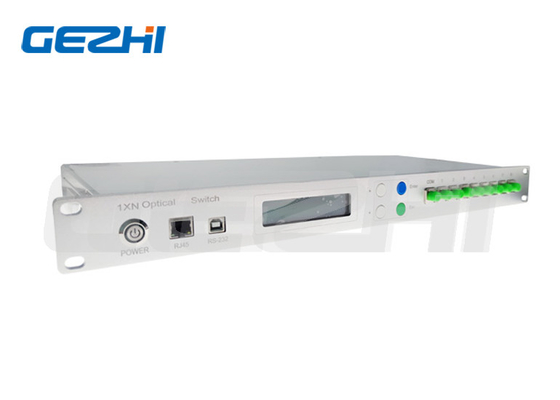

Interfaz RS232 y Ethernet Conmutador óptico 1×N(N≤8) de montaje en bastidor
Descripción del Producto
Los interruptores ópticos 1X8 de montaje en rack permiten la conexión automatizada y repetible de una fibra común a 8 fibras de salida o entrada.Estos conmutadores totalmente ópticos son bidireccionales y se pueden utilizar en la dirección 1x8 u 8x1.Los interruptores ópticos montados en bastidor se pueden seleccionar manualmente desde el panel frontal o controlar a través del puerto RS232, puerto Ethernet.Este conmutador de fibra óptica está disponible en cualquier tamaño de 1xN hasta 1x128.
Excepto modo único 1260~1650nm (1310/1550), GEZHI Photonics también produce 460nm, 630nm, 780nm, 850nm, 980nm, 1064nm o interruptor óptico personalizado.También hay disponibles interruptores de fibra óptica de gran diámetro como 105/125um, 400um, etc.
|
Aplicaciones FITL Medición Automática Supervisión remota de red óptica Sistema de monitoreo y mantenimiento de cables |
Características Pérdida de inserción baja y conmutación rápida SerialNet, alta confiabilidad, alta estabilidad Pantalla LCD Control RS232 y Gestión Remota Ethernet |
Información para pedidos OSW-XxX-X-XX-X-XX-XX-XX-XX
| OSW | Modo | Longitud de onda | Paquete | Tipo de fibra | Diámetro de fibra | conector |
|
1x4 1x8 1x16 1x32 1x64 1x128 S=Especialidad |
S=SM M=MM |
85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm 460nm 780nm 980nm S=Especificar |
1U = 1U de montaje en bastidor Montaje en bastidor 2U = 2U Montaje en bastidor 3U = 3U Montaje en bastidor 4U=4U S=Especificar |
M5=50/125 M6=62,5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Especificar |
CA=Único 85~265V CC = solo 36 ~ 72 V AA=Doble 85~265V DD=Doble 36~72V AD=AC85~265V+DC36~75V |
00=Ninguno FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar |
Índice técnico
| Parámetro | Unidad | 1x4 | 1x8 | 1x12 | 1x16 | 1x24 | 1x32 | 1x64 | 1x128 |
| Rango de onda | Nuevo Méjico | 1260~1650 o personalizado | |||||||
| Prueba de longitud de onda | Nuevo Méjico | 1310/1550 o personalizado | |||||||
| Pérdida de inserción (máx.) | dB | ≤1.0 | ≤1.0 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤1.5 | ≤2.0 |
| Pérdida de retorno | dB | SM ≥ 50 | |||||||
| Diafonía | dB | ≤-70 | |||||||
| PDL | dB | ≤0.05 | |||||||
| WDL | dB | ≤0.25 | |||||||
| TDL | dB | ≤0.20 | |||||||
| Repetibilidad | dB | ≤0.02 | |||||||
| Tiempo de cambio | EM | ≤10 (canal adyacente) | |||||||
| Potencia óptica | mW | ≤500 | |||||||
| Tipo de fibra | em | 9/125 | |||||||
| conector | / | FC, SC, LC, ST, SMA o personalizado | |||||||
| Monitorear puerto | / | RJ45 y RS232 o personalizado | |||||||
| Fuente de alimentación de trabajo (tipo de enchufe) | V | CA: 220 V (50/60 Hz) o CC: 36 V ~ 72 V | |||||||
| Temperatura de funcionamiento | ℃ | -10~+60 | |||||||
| Temperatura de almacenamiento | ℃ | -40~+85 | |||||||
| Dimensiones de montaje en rack | milímetro | La personalización de 1U L483XW230XH44.5 (hasta 16 canales) está disponible. | |||||||
|
La personalización de 2U L483XW230XH89 (hasta 36 canales) está disponible. La personalización de 2U L483XW350XH89 (hasta 64 canales) está disponible. |
|||||||||
| La personalización 3U L483XW350XH133.5 (hasta 128 canales) está disponible. | |||||||||
| La personalización de 4U L483XW350XH178 (hasta 256 canales) está disponible. | |||||||||

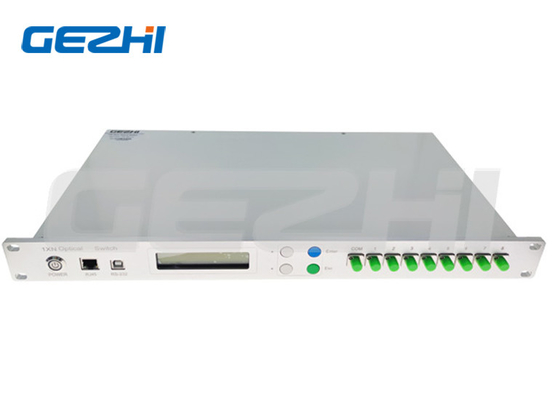

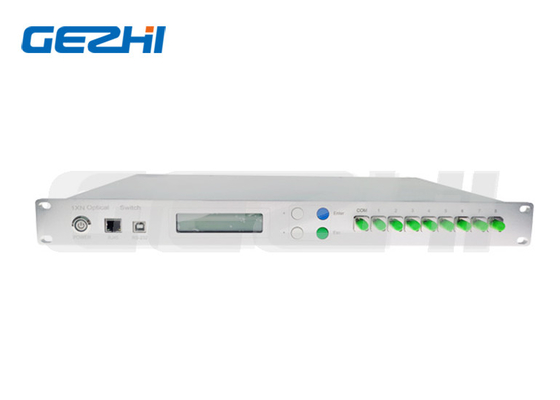

Panel frontal

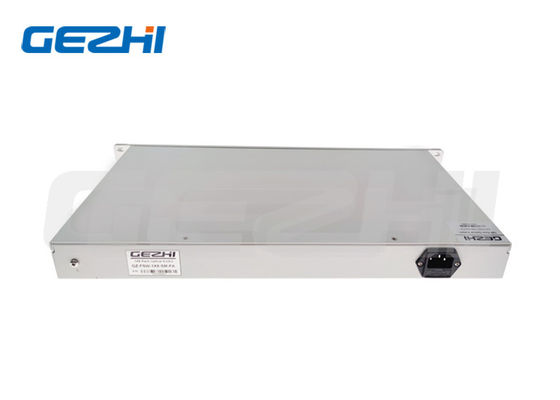

AtrásPanel
|
|
