Matriz de conmutador óptico de alta eficiencia 48*2x4 con SerialNet y rango de longitud de onda de 1260~1650nm para medición automática

Name: Matriz de conmutador óptico de alta eficiencia 48*2x4 con SerialNet y rango de longitud de onda de 1260~1650nm para medición automática
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: Matriz de interruptores ópticos
Price: 4,388.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	Matriz de interruptores ópticos
Cuota De Producción:	1pc
Precio:	US$2888-US$5888
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE RoHS,ISO9001

Rango de longitud de onda:

1260~1650 nm o personalizado

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

5000pcs por mes

Resaltar:

48 Matriz de interruptor óptico 2x4

Matriz de interruptor óptico de medición automática

Descripción del producto

Matriz de conmutación óptica de alta eficiencia 48×2×4 para mediciones automáticas

Descripción del producto

La matriz de conmutación óptica 48×2×4 es un dispositivo de control de ruta de luz de alto rendimiento diseñado para aplicaciones de medición automática. Este sistema de montaje en rack presenta 48 piezas de combinaciones de rutas de luz de conmutación síncrona 2×4, lo que proporciona capacidades confiables de conversión y control de rutas ópticas.

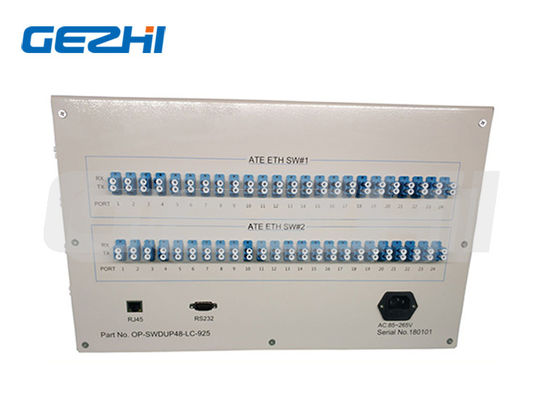

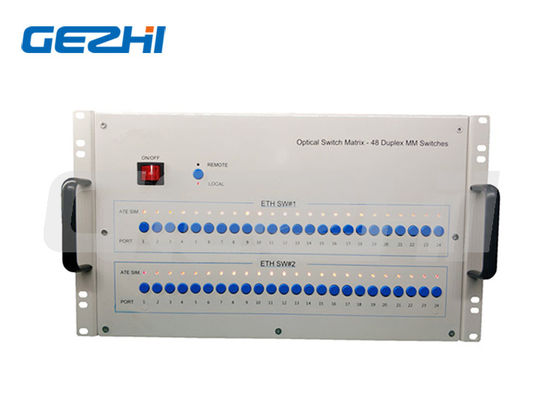

El conmutador óptico se puede controlar a través de múltiples métodos: mediante 48 botones en el panel frontal, comunicación de puerto serie RS-232 de corto alcance o comunicación remota Ethernet RJ45. El estado del equipo y las configuraciones de la ruta de luz se muestran claramente utilizando indicadores LED verdes y rojos.

Características principales

Conectividad SerialNet para opciones de control flexibles
Alta fiabilidad y estabilidad para operación continua
Panel de visualización LED para monitoreo visual del estado
Operación conveniente con múltiples interfaces de control
Transmisión de señal transparente
Escaneo automático configurable de canal y intervalo de tiempo
Control RS232 y gestión remota Ethernet RJ45

Aplicaciones

FITL (Fibra en el bucle)

Sistemas de medición automática

Monitoreo remoto de redes ópticas

Sistemas de monitoreo y mantenimiento de cables

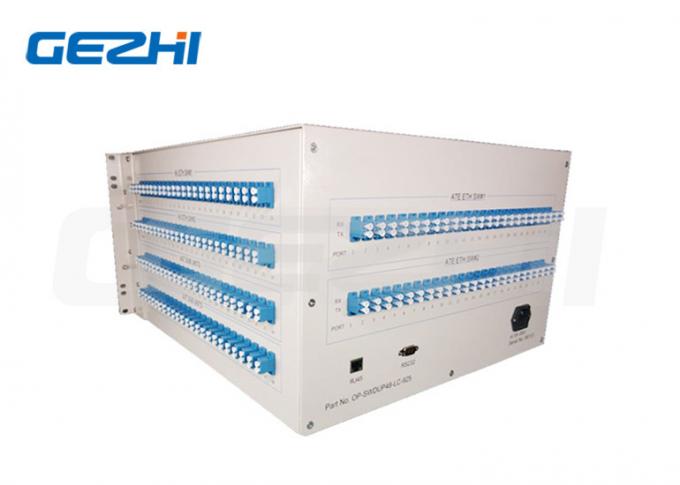

48×2×4 Optical Switch Matrix rackmount unit front panel view

Especificaciones técnicas

Parámetro	Unidad	48×2×4
Rango de longitud de onda	nm	1260~1650 o personalizado
Longitud de onda de prueba	nm	1310/1550 o personalizado
Pérdida de inserción (máx.)	dB	≤1.5
Pérdida de retorno	dB	SM ≥ 50
Diafonía	dB	≤-55
PDL	dB	≤0.05
WDL	dB	≤0.25
TDL	dB	≤0.20
Repetibilidad	dB	≤0.02
Tiempo de conmutación	ms	≤10 (Canal adyacente)
Potencia óptica	mW	≤500
Tipo de fibra	µm	9/125
Conector	/	FC, SC, LC, ST, SMA o personalizado
Puerto de monitor	/	RJ45 y RS232 o personalizado
Fuente de alimentación de trabajo (tipo de enchufe)	V	CA: 220V (50/60Hz) o CC: 36V~72V
Temperatura de operación	°C	-10~+60
Temperatura de almacenamiento	°C	-40~+85
Dimensiones de montaje en rack	mm	6U: 483×500×267mm

Información de pedido

OSW-X×X-X-XX-X-XX-XX-XX-XX

Componente	Opciones
OSW	48×2×4 S=Especificar
Modo	S=SM M=MM
Longitud de onda	85=850nm 13=1310nm 15=1550nm 85/13=850/1300 13/15=1310/1550nm S=Especificar
Paquete	1U=Rackmount 1U 2U=Rackmount 2U 3U=Rackmount 3U 4U=Rackmount 4U S=Especificar
Tipo de fibra	M5=50/125 M6=62.5/125 S9=9/125 S105/125 S200/240 S272/300 S365/400 S550/600 S=Especificar
Diámetro de la fibra	AC=Simple 85~265V DC=Simple 36~72V AA=Doble 85~265V DD=Doble 36~72V AD=AC85~265V+DC36~75V
Conector	00=Ninguno FP=FC/UPC FA=FC/APC SP=SC/UPC SA=SC/APC LP=LC/UPC LA=LC/APC S=Especificar

Nota: S=Especificar indica especificaciones personalizadas disponibles bajo pedido
