Descripción de 18CH CWDM

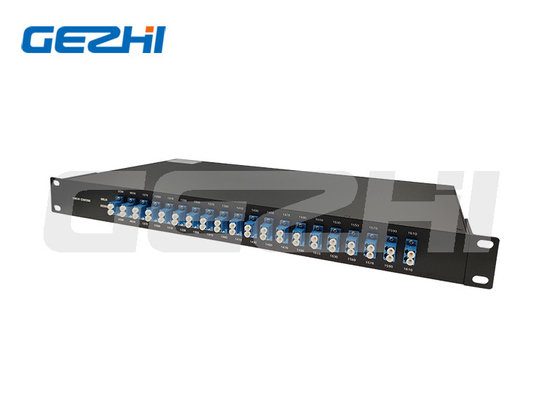

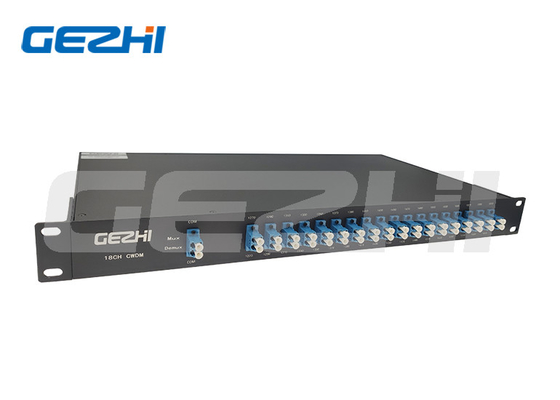

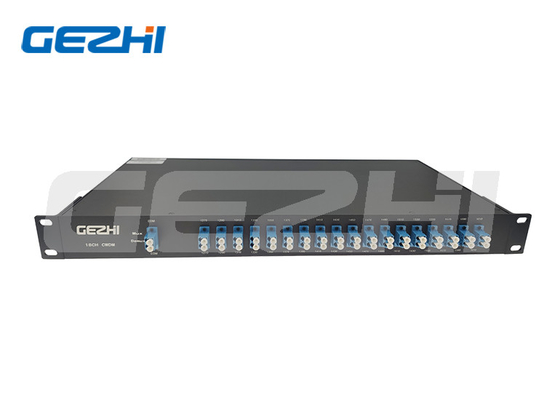

Multiplexor del módulo 1270-1610nm LC/UPC 20nm de 18CH CWDM Mux Demux
18CH CWDM Mux Demux
GEZHI Photonics CWDM MUX+DEMUX 16 canaliza los filtros estables de la película fina del uso del módulo (de la fibra dual) y tecnología de envasado avanzada para alcanzar buen funcionamiento y estabilidad ambiental excelente.
El CWDM MUX + DEMUX sobre fibra dual es un dispositivo universal capaz de subir a 18 señales ópticas en un par de la fibra. Puede apoyar hasta 18 longitudes de onda de CWDM entre ITU-T G.694.2 1270 nanómetro a 1610 nanómetro en 20 incrementos del nanómetro o ITU-T G.652 1270 nanómetro y 1290 nanómetro.
Proporcionamos una cartera completa de CWDM MUX DEMUX sobre fibra dual o la fibra a una cara, con los paquetes de 19 chasis del soporte de estante del ″ 1RU, de caja del metal de LGX o de caja plástica del ABS, los canales de encargo de la longitud de onda está disponible. Los productos son Telcordia GR-1221/1209-CORE calificaron, y RoHS obediente.
|
Características y usos de 18CH CWDM
Características:
* alto aislamiento del canal
* altas estabilidad y confiabilidad
* pérdida de inserción baja
* banda de paso ancha
* De epoxy-libre en la trayectoria óptica
* banda de paso ancha
Usos:
* uso celular
* amplificador óptico de la fibra
* línea supervisión
* red del WDM
* telecomunicación
Especificaciones de 18CH CWDM
Parámetro |
CWDM |
Longitud de onda de funcionamiento (Mux) |
1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
Longitud de onda de funcionamiento (DeMux) |
1310, 1330, 1350, 1370, 1390, 1410, 1430, 1450 1470, 1490, 1510, 1530, 1550, 1570, 1590, 1610 |
Canal del número de canal 32 |
16 longitudes de onda |
Tipo de la fibra |
SM 9/125 |
Espaciamiento de canal |
20nm |
Exactitud de centro de la longitud de onda |
+-2nm |
Ancho de banda en -0. 5dB |
≥ 15 |
Pérdida de inserción (excepto pérdida del conector) |
DB ≤3.2 |
Directividad |
≥ 55dB |
Pérdida de vuelta entrada óptica |
≥ 45dB |
Aislamiento adyacente |
≥ 30dB |
Aislamiento no adyacente del canal |
≥ 40dB |
Pérdida dependiente de la polarización |
DB ≤0.1 |
Dispersión del modo de la polarización |
≤0.1 picosegundo |
Pérdida dependiente de la temperatura (0 a 70C) |
DB ≤0.45 |
Manejo de la potencia óptico |
≥ 300mW |
Temperatura de funcionamiento |
-10 a +70C |
Temperatura de almacenamiento |
-40 a +85C |
Tipo del conector |
16 duplex del PCS LC/UPC + 1 adaptadores a dos caras del PCS LC/UPC |
Dimensión de empaquetado |
19" el panel de remiendo 1U-height |
|
|
Información de Odering de 18CH CWDM
CWDM |
- |
XX |
- |
X |
- |
XX |
- |
XX |
- |
X |
- |
X |
|
|
Número de canales |
|
Tipo del módulo |
|
Tipo de cable |
|
Longitud de la fibra |
|
Conector de entrada |
|
Salida
conector
|
CWDM |
|
Canal 02=1
Canal 03=3
Canal 04=4
Canal 05=5
Canal 06=6
Canal 07=7
Canal 08=8
......
16=16Channel
17=17Channel
18=18Channel
|
|
0=100x80x10m m
1=142x102x14.5
milímetro
Caja 2=LGX
3=19 estante del″ 1U
X=Others
|
|
00=none
09=900um
Tubo flojo
20=2.0m m
30=3.0m m
|
|
los 05=0.5m
el 10=1.0m
el 15=1.5m
los 30=3.0m
los 40=4.0m
los 50=5.0m
......
|
|
0=none
1=LC/UPC
2=LC/APC
3=SC/UPC
4=SC/APC
5=FC/UPC
6=FC/APC
7=LC/APC
X=Customized
|
|
0=none
1=LC/UPC
2=LC/APC
3=SC/UPC
4=SC/APC
5=FC/UPC
6=FC/APC
7=LC/APC
X=Customized
|
|
|
FAQ
Q1: ¿Puedo tener una orden de la muestra? ¿Cuál es su MOQ de 18CH CWDM Mux Demux?
A1: La orden de la muestra es agradable probar y comprobar calidad. No hacemos MOQ, muestra 1pcs estamos disponibles. También las muestras mezcladas son aceptables.
Q2: ¿Cuál es el plazo de ejecución?
A2: El plazo de ejecución normal está sobre 1week, para la cantidad grande y los productos especiales. Compruebe por favor el plazo de ejecución con nuestro representante de ventas. Pero mantenemos común para algunos productos, podríamos enviar 1-3 días después de recibir el pago.
Q3: ¿Cuáles son las condiciones de pago?
A3: Término del pago: T/T, Paypal, unión occidental, pago al contado, Alibaba etc.
Q4: ¿Cuál es su tiempo de la garantía de 18CH CWDM Mux Demux?
A4: la garantía de 3 años.
Q5: ¿Podría utilizar nuestro propio logotipo, etiqueta y paquete?
A5: Sí, podríamos proporcionar el servicio que según sus requisitos, los productos del diseño etiquetan, logotipo, PN, SN, paquete del OEM.
