Circulador Óptico de 3 Puertos con Baja Pérdida de Inserción, Alto Aislamiento de Canal y Paquete Compacto

Name: Circulador Óptico de 3 Puertos con Baja Pérdida de Inserción, Alto Aislamiento de Canal y Paquete Compacto
Brand: Gezhi Photonics (Shenzhen) Technology Co., Ltd.
SKU: circulador óptico 3-port
Price: 88.00 USD
Availability: InStock

Nombre De La Marca:	GEZHI or OEM
Número De Modelo:	circulador óptico 3-port
Cuota De Producción:	1pc
Precio:	US$59-US$118
Condiciones De Pago:	T/T, Unión Occidental

Información detallada

Descripción del producto

Información detallada

Lugar de origen:

China

Certificación:

CE RoHS,ISO9001

Puertos:

3 puertos

Tipo de conector:

Sc/fc/lc/st

Rango de longitud de onda:

1310±30 o 1550±30 o 1585±30

Aislamiento:

≥50dB

Pérdida de devolución:

≥50dB

Dimensión del paquete:

Φ5.5xL50 o Φ5.5xL63

Detalles de empaquetado:

Caja de papel

Capacidad de la fuente:

5000pcs por mes

Resaltar:

Circulador óptico del conector de FC

Componentes pasivos de la fibra óptica

Circulador óptico de 3 puertos

Descripción del producto

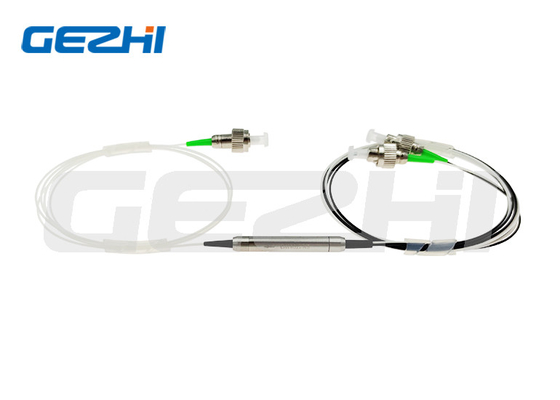

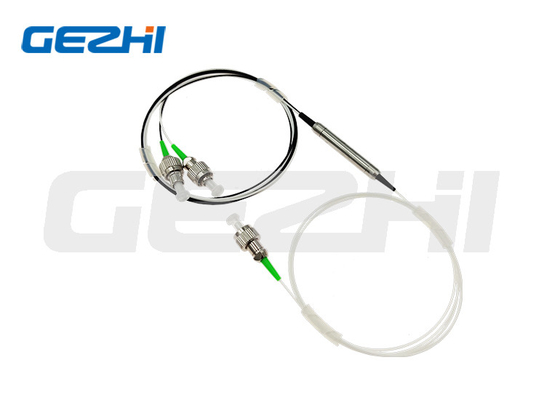

Circulador Óptico de Baja Reflexión de Espalda Módulo de Fibra de 3 Puertos con Conector FC

Descripción del Producto

Los circuladores ópticos de Gezhi tienen muchas aplicaciones en circuitos ópticos y sistemas de comunicación óptica para redirigir señales ópticas bidireccionales a diferentes puertos.

Un circulador óptico es un componente especial de fibra óptica que se puede utilizar para separar señales ópticas que viajan en direcciones opuestas en una fibra óptica, análogo al funcionamiento de un circulador electrónico. Un circulador óptico es un dispositivo de tres puertos diseñado de tal manera que la luz que entra por cualquier puerto sale por el siguiente. Esto significa que si la luz entra por el puerto 1, se emite por el puerto 2, pero si parte de la luz emitida se refleja de vuelta al circulador, no sale por el puerto 1, sino que sale por el puerto 3.

Aplicaciones
Multiplexación Add-Drop

Sensores de Fibra
Sistemas de Transmisión de Señal Bidireccional
Bombeo Bidireccional
Acoplamiento de Dispositivos de Compensación de Dispersión Cromática en Línea

Características
Baja Pérdida de Inserción
Baja PDL
Alto Aislamiento de Canal
Paquete Compacto
Alta Fiabilidad y Estabilidad
Rentable

Especificación

Parámetro		Grado P
Configuración		Puerto 1 a Puerto 2 a Puerto 3
Longitud de Onda de Operación (nm)		1310±30 o 1550±30 o 1585±30
Aislamiento (dB)	Típico	0.6
	Máximo	0.8
Aislamiento Típico (dB)		≥50
Aislamiento Mínimo (dB)		≥40
Diafonía (dB)		≥50
Pérdida Dependiente de la Polarización (dB)		<0.15
Dispersión de Modo de Polarización		<0.1
Pérdida de Retorno (dB)		≥50
Potencia Soportada (mW)		500
Temperatura de Operación (℃)		-10~+75

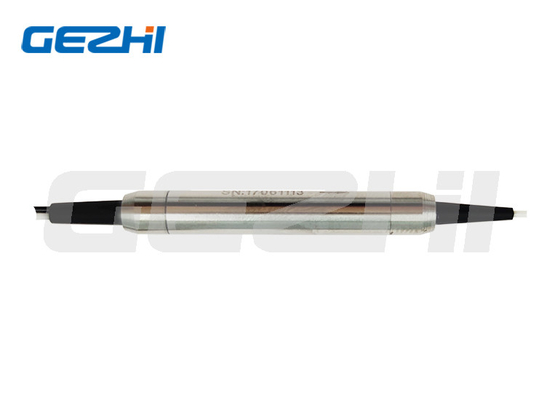

Dimensión del Paquete (mm)		Φ5.5xL50 o Φ5.5xL63

Diagrama de Aplicación

Como muestra la imagen: Un Circulador se encuentra en ambos extremos de la fibra. Cada Circulador funciona para agregar una señal en una dirección mientras elimina la señal en la otra. Ver el ejemplo a la izquierda.

El circulador se puede utilizar para enviar señales ópticas a través de una sola fibra en dos direcciones.

Circulador Óptico de 3 Puertos con Baja Pérdida de Inserción, Alto Aislamiento de Canal y Paquete Compacto 0
