| Brand Name: | GEZHI or OEM |
| Número De Modelo: | Cable del remiendo de MPO OM4 |
| Cuota De Producción: | 1pc |
| Precio: | Negociable |
| Payment Terms: | T/T, Western Union |

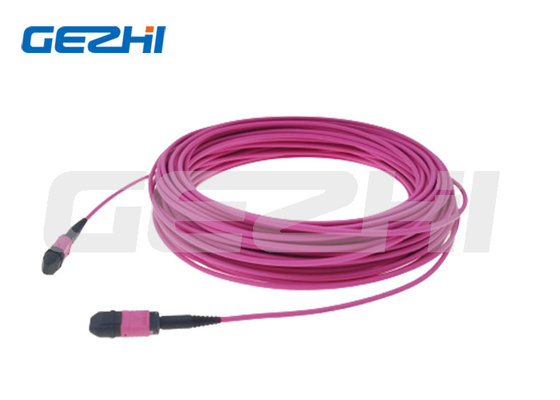

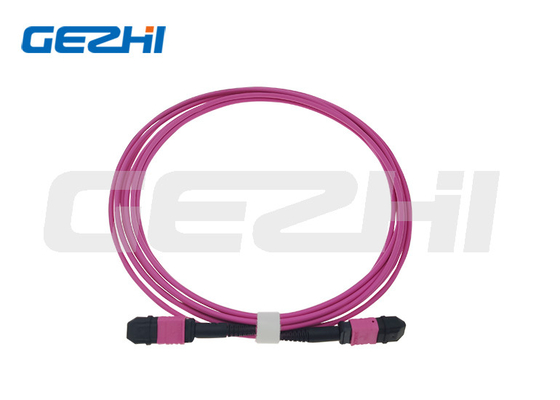

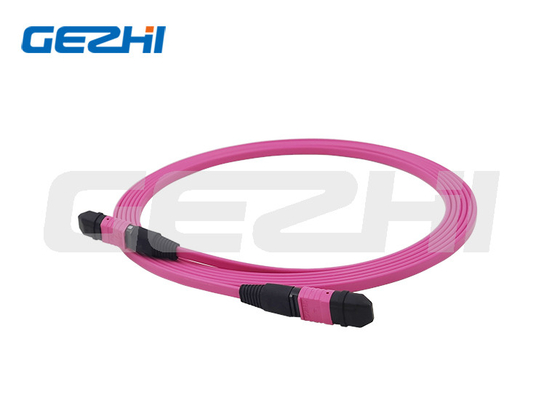

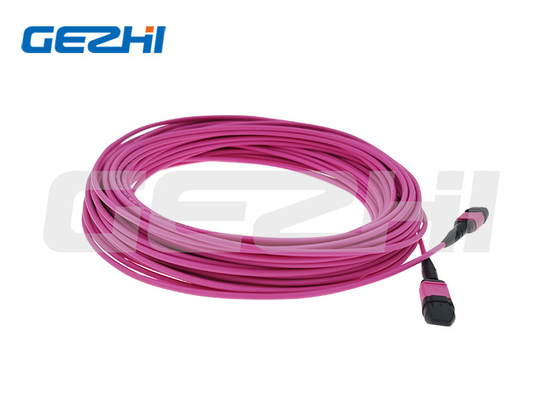

Producto FTTH Modo múltiple MPO OM4 La longitud del cable de conexión se puede personalizar Pérdida de inserción
Descripción del producto
|
Los cables de conexión se utilizan para proporcionar una conexión óptica para la electrónica de fibra óptica.El uso del latiguillo proporciona un método rápido y fácil para enrutar parches de fibra en centros de datos, cabeceras, concentradores celulares y oficinas centrales.El latiguillo se puede usar en una ruta de interconexión o conexión cruzada que conecta las fibras entrantes al equipo electrónico y proporciona parches dentro de las rutas de fibra.Los latiguillos incluyen conjuntos simplex, dúplex y multifibras.
Los cables de conexión Gezhi se fabrican y prueban de acuerdo con los estándares industriales TIA 604 (FOCIS), IEC 61754 y YD/T.Tipos de fibra OM1, OM2, OM3, OM4, OM5 o OS2 para satisfacer la demanda de Gigabit Ethernet, 10 Gigabit Ethernet y Fibre Channel de alta velocidad.Cada terminación se somete a rigurosas pruebas de parámetros para garantizar el máximo rendimiento de la red. |
Conector estándar
SC: TIA/EIA, FOCIS3, GR-326.NTT-SC IEC61754-4 y JIS C5973.
LC: TIA/EIA, FOCIS10, GR-326 EIA/TIA-604-10, IEC61754-20 y JIS C5973.
FC: EIA/TIA-604-04, FOCIS4, NTT-FC, GR-326.IEC61754-13 y JIS C5973
ST: TIA/EIA, FOCIS2, GR-326.IEC61754-2 y JIS C5973, etc.
MU: TIA/EIA-604-3A, GR-326.NTT-MU, JIS e IEC.
MTRJ: TIA/EIA, FOCIS12, GR-326.CEI y JIS C5973.
Especificaciones ópticas
| conector |
SC, LC, FC, ST, E2000, MU, MTRJ,LX.5,DIN,D4 |
Chaqueta OD (mm) |
1.2x2.5,1.6x3.3,1.73.5,1.8x3.7 2.0x4.1,2.44.9,2.6x5.3,2.8x5.7 |
| Modo de fibra | 9/125 μm, 50/125 μm, 62,5/125 μm, | Color de la chaqueta |
SM:Amarillo/Azul/Blanco; OM1 y OM2: naranja;OM3:Agua; OM4: aguamarina/violeta/magenta |
| Polaco | PC UPC APC | Longitud de onda |
SM:1310/1550nm milímetro: 850nm |
| Tipo de cable | Dúplex Zip-cord (Fig 8 Dúplex) | Material de la chaqueta | LSZH/PVC/OFNR/OFNP |
| Pérdida de inserción | ≤0.3dB (IEC Grado C) | Pérdida de inserción | ≤0.12dB (IEC Grado B) |
| pérdida de retorno |
SM UPC ≥ 50dB (mín.) SM APC ≥ 60dB (mín.) MM P ≥ 35dB (mín.) |
Intercambiabilidad y vibración | ≤0.2dB |
| Temperatura de funcionamiento | -40~75°C | Temperatura de almacenamiento | -45~85°C |
Especificación geométrica (Para solicitud especial)
| Elementos | conector | Extremo de PC | Extremo de APC |
| Radio de curvatura | SC/FC/ST | 10~25mm | 5~12mm |
| LC/MU | 7~25mm | 5~15mm | |
| Desplazamiento de vértice | ≤50 um | ||
| Altura esférica de fibra | +/- 100nm | ||
| Desplazamiento angular | ------ | 8°± 0,5° | |
|
|
